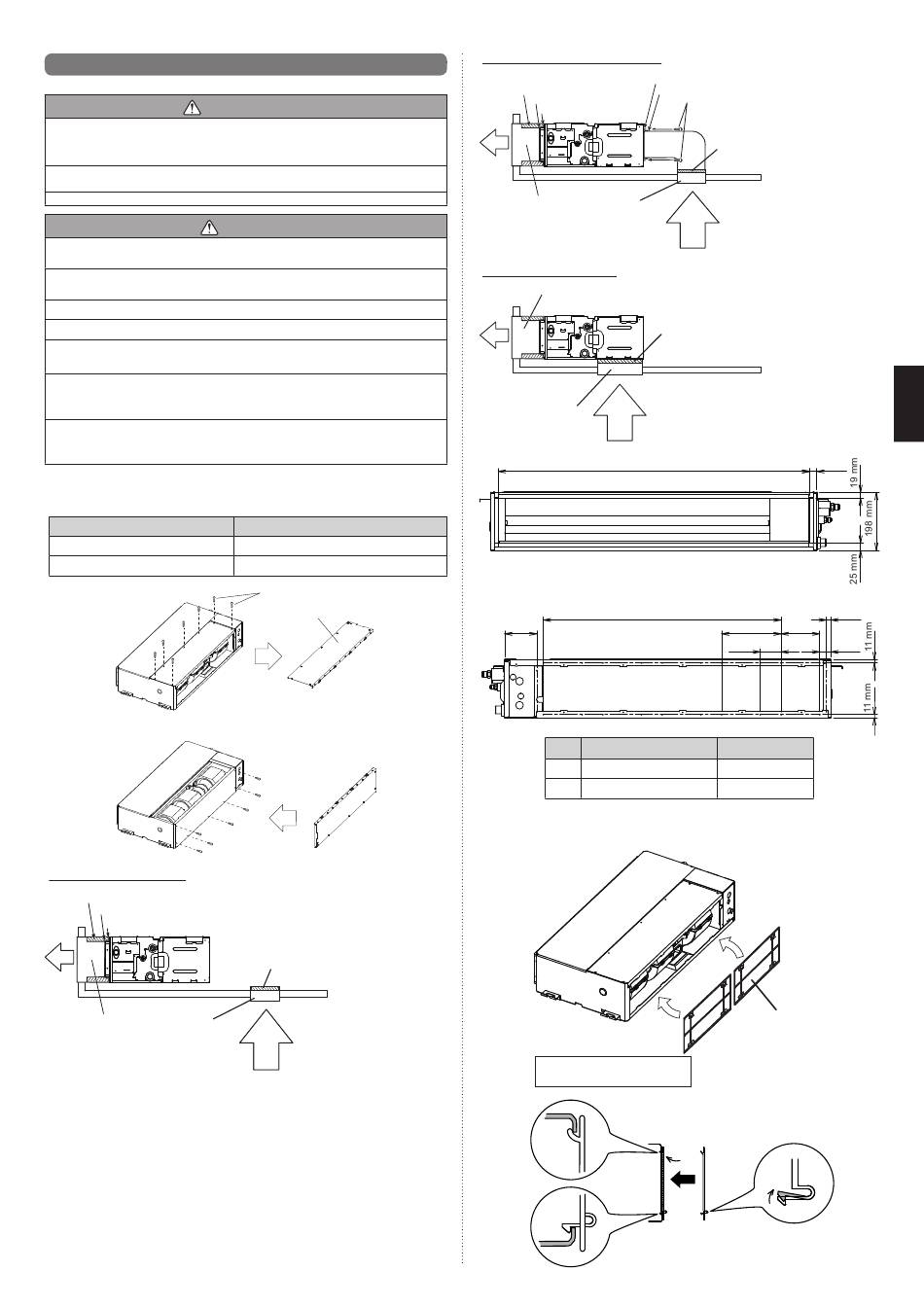

4. 3. Installation de l'appareil
AVERTISSEMENT
Le portage et l'installation de l'appareil doivent être effectués par un nombre de per-
sonnes et avec un équipement suffi sants qui sont adéquats pour le poids de l'appareil.
Effectuer un tel travail avec un nombre insuffi sant de personnes ou avec un équipe-
ment inadéquat risque de causer la chute de l'appareil ou des dommages corporels.
Si le travail est effectué avec le seul cadre de panneau, il existe un risque que l'appa-
reil soit mal fi xé. Veuillez faire attention.
Lors de la fermeture des crochets, positionnez les boulons uniformément.
ATTENTION
Confi rmez les directions d'entrée et de sortie d'air avant d'installer l'appareil.
L'appareil prend l'air depuis le ventilateur et l'évacue par l'évaporateur.
Vérifi ez que les gaines et conduits d'air ne dépassent pas la plage de pression sta-
tique externe de l'équipement.
Veillez à isoler les conduits pour éviter la condensation de rosée.
Veillez à isoler entre les conduits et les murs en cas d'utilisation de conduits en métal.
Veuillez expliquer au client les méthodes de manipulation et de lavage des matériaux
achetés localement.
Pour empêcher quiconque de toucher les pièces situées à l'intérieur de l'appareil,
veillez à installer des grilles sur les orifi ces d'entrée et de sortie. Ces grilles doivent
être conçues de telle sorte qu'elles ne puissent pas être démontées sans outils.
Lors du raccordement du conduit à l'orifi ce de sortie de l'unité intérieure, assurez-vous
d'isoler l'orifi ce de sortie et les vis d'installation afi n d'empêcher de l'eau de couler
autour du port.
Remettez le couvercle comme suit.
• Retirez les vis, puis retirez le couvercle.
• Installez le couvercle avec les vis comme indiqué dans l'illustration ci-dessous.
Type
AR07/09/12/14 (type à 2 ventilateurs)
AR18 (type à 3 ventilateurs)
Entrée latérale - Sortie latérale
Matériel isolant (Acheté localement)
Ruban en aluminium
Bride (Achetée localement)
Air
Conduit
Grille d'admis-
(Acheté
sion (Achetée
localement)
localement)
Vis
6
7
vis
screw
Couvercle
Cover
Filtre (Acheté localement)
Air
Entrée latérale - Sortie latérale (conduit)
Bride (Achetée localement)
Matériel isolant (Acheté localement)
Ruban en aluminium
Bride (Achetée localement)
Air
Conduit (Acheté
Grille d'admis-
localement)
sion (Achetée
localement)
Entrée du bas - Sortie latérale
Conduit (Acheté localement)
Air
Grille d'admission
(Achetée localement)
Air
Côté de l'orifi ce de sortie
Côté de l'orifi ce d'entrée
B
109 mm
AR07/09/12/14
A
650 mm
B
P200×2=400 mm
4. 3. 1. Installez les fi ltres
• Installez les fi ltres sur l'unité.
AR07/09/12/14: 2 fi ltres (Petit)
AR18 : 2 fi ltres (grand)
Appareil Filtres
Ruban en aluminium
Vis autotaraudeuse pour
raccord à bride (M4 x 10 mm/
Achetée localement)
Filtre (Acheté
localement)
Air
Filtre (Acheté loca-
lement)
A
25 mm
15 mm
130 mm
P200
70 mm
38 mm
AR18
850 mm
P200×3=600 mm
Filter (Accessories)
Filtre (Accessoires)
Fr-4
