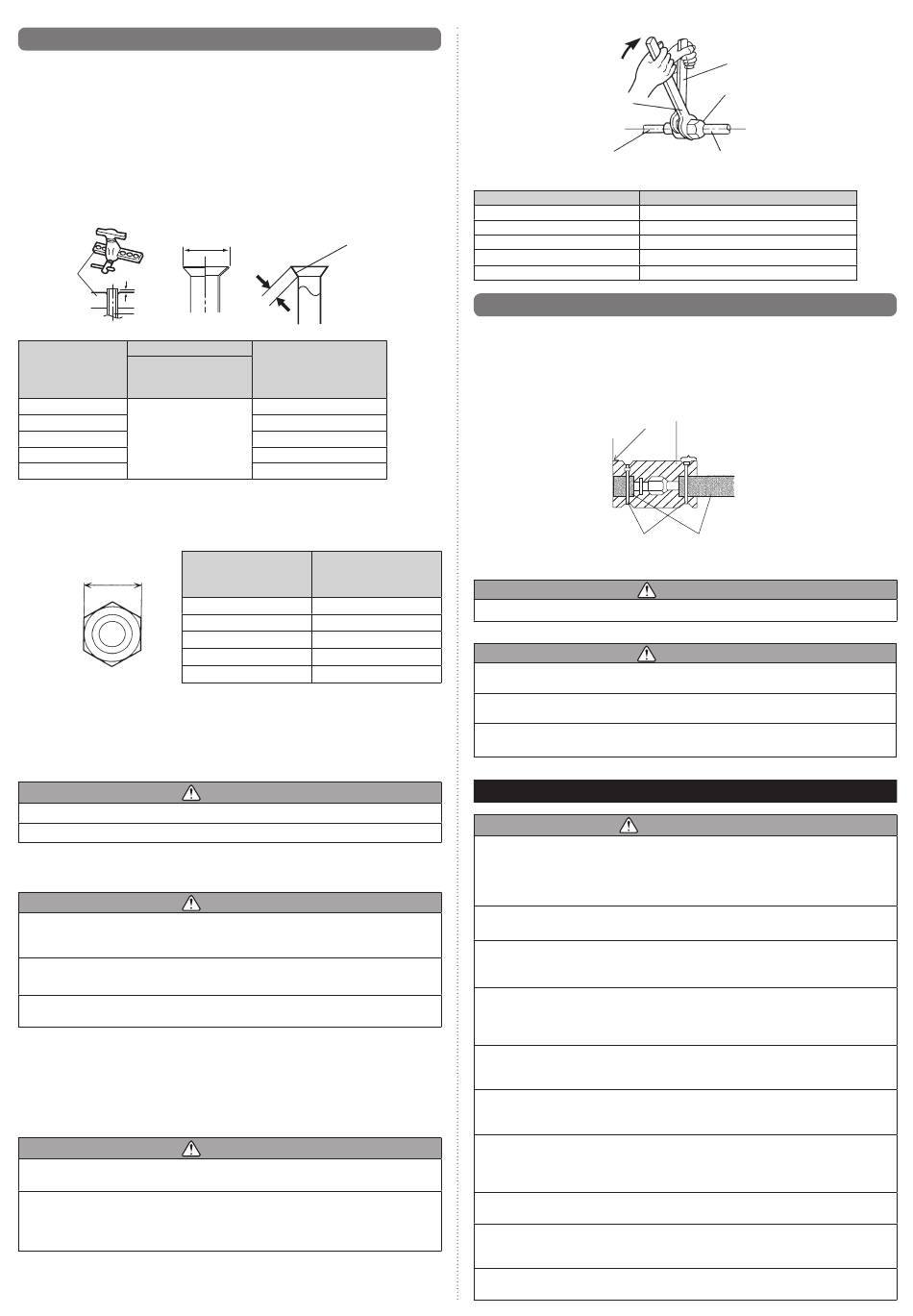

5. 1. Raccord conique (raccordement des tuyaux)
5. 1. 1. Évasement
• Utilisez le coupe-tube et l'outil d'évasement spéciaux et exclusifs pour le R410A.
(1) À l'aide d'un coupe-tube, coupez le tuyau de raccordement à la longueur nécessaire.
(2) Maintenez le tuyau vers le bas de façon à ce que les chutes de découpe ne puissent
pas pénétrer dans le tuyau, puis ébarbez le tuyau.
(3) Insérez le raccord conique (utilisez toujours celui joint aux unités intérieure et extérieure
respectivement) sur le tuyau et évasez le tuyau à l'aide de l'outil réservé à cet effet.
Utilisez l'outil d'évasement spécial R410A , ou l'outil d'évasement conventionnel.
L'utilisation d'autres raccords coniques risque de produire une fuite de réfrigérant.
(4) Protégez les tuyaux en les pinçant ou à l'aide de ruban adhésif pour empêcher
poussière, saleté ou eau d'y pénétrer.
Matrice
A
Tuyau
Dimension A [mm]
Diamètre
Outil d'évasement
extérieur du tuyau
pour R410A, de type
[mm (po.)]
à clabot
6,35 (1/4)
9,52 (3/8)
12,70 (1/2)
0 à 0,5
15,88 (5/8)
19,05 (3/4)
Pour obtenir l'évasement spécifi é en utilisant les outils d'évasement conventionnels
pour évaser des tuyaux R410A, la dimension A doit être d'environ 0,5 mm supérieure à
la dimension indiquée dans le tableau (pour un évasement avec les outils d'évasement
spécifi ques au R410A). Utilisez une jauge d'épaisseur pour mesurer la dimension A.
Largeur entre
pans
5. 1. 2. Pliage des tuyaux
• Si des tuyaux sont façonnés à la main, faîtes attention de ne pas les écraser.
• Ne cintrez pas les tuyaux à plus de 90°.
• Le cintrage ou l'étirage répétés des tuyaux en durcit le matériau et rend diffi cile tout
cintrage ou étirage ultérieur.
• Ne cintrez pas, ou n'étirez pas les tuyaux plus de 3 fois.
Pour ne pas rompre le tuyau, évitez tout cintrage trop prononcé.
Un tuyau plié à plusieurs reprises au même endroit fi nit par se rompre.
5. 1. 3. Raccordement de tuyaux
Veillez à appliquer correctement le tuyau contre l'orifi ce de l'unité intérieure. Si le
centrage n'est pas correct, il sera impossible de bien serrer le raccord conique. Tout
effort exagéré sur le raccord conique endommage le fi letage.
N'enlevez le raccord conique du tuyau de l'appareil intérieur qu'immédiatement avant
de connecter le tuyau de raccordement.
N'utilisez pas d'huile minérale sur les pièces évasées. Évitez toute pénétration d'huile
minérale dans le système, car cela réduirait la durée de vie des unités.
(1) Détachez les bouchons et les obturateurs des tuyaux.
(2) En centrant le tuyau contre l'orifi ce sur l'unité intérieure, tournez le raccord conique
avec votre main.
(3) Après avoir serré correctement le raccord conique à la main, maintenez le raccord
latéral à l'aide d'une clé de retenue, puis serrez à l'aide d'une clé dynamométrique.
(Reportez-vous au tableau ci-dessous pour les couples de serrage de raccord
conique.)
Tenez la clé dynamométrique par sa poignée, à l'angle adéquat par rapport au tuyau,
afi n de serrer correctement le raccord conique.
Serrez les raccords coniques à l'aide d'une clé dynamométrique, selon la méthode
de serrage spécifi ée. Sinon, les raccords coniques risquent de se rompre après une
période prolongée, provoquant des fuites de réfrigérant et le dégagement d'un gaz
dangereux si celui-ci entre en contact avec une fl amme.
Fr-7
Vérifi ez si [L] est uniformément
évasé et n'est pas fi ssuré ou rayé.
B
L
Dimension
0
B
[mm]
-
0.4
9,1
13,2
16,6
19,7
24,0
Dimension sur plats
Diamètre extérieur
du raccord conique
du tuyau [mm (po.)]
[mm]
6,35 (1/4)
9,52 (3/8)
12,70 (1/2)
15,88 (5/8)
19,05 (3/4)
ATTENTION
ATTENTION
ATTENTION
Clé dynamométrique
Tuyau d'appareil
intérieur
(Côté boîtier)
Raccord conique [mm (po)]
Dia. 6,35 (1/4)
Dia. 9,52 (3/8)
Dia. 12,70 (1/2)
Dia. 15,88 (5/8)
Dia. 19,05 (3/4)
5. 2. Installation de l'isolation thermique
Installez le matériau de l'isolant thermique après avoir effectué une recherche de fuite de
réfrigérant (voir le manuel d'installation de l'unité extérieure pour plus de détails).
5. 2. 1. Manchon d'isolation thermique
Côté unité intérieur
17
Ne laissez aucun espace entre l'isolant et l'appareil.
22
26
29
Après branchement de la tuyauterie, recherchez sur tous les joints des fuites de gaz
36
avec un détecteur de fuite de gaz.
Une fois que la vérifi cation de pression a été effectuée en utilisant de l'azote, reportez-
vous au Manuel d'installation de l'unité extérieure pour terminer le processus d'évacuation.
Installez une isolation thermique autour des tuyaux grands (gaz) et petits (liquide). Le
non-respect de cette précaution peut provoquer des fuites d'eau.
6. CÂBLAGE ÉLECTRIQUE
Toute intervention électrique doit être effectuée selon les instructions du présent
manuel, par une personne agréée conformément aux réglementations en vigueur
(européenne et nationale). Veillez à utiliser un circuit réservé à l'unité.
Un circuit d'alimentation de trop faible capacité ou un travail exécuté de façon incorrecte
peut provoquer de graves accidents, tels que des chocs électriques ou des incendies.
Avant d'entamer le travail, vérifi ez que les unités intérieure et extérieure ne sont pas
sous tension.
Utilisez les câbles de raccordement et d'alimentation fournis, ou tout autre câble
spécifi é par le fabricant. Des connexions incorrectes, une isolation insuffi sante ou une
surintensité peuvent provoquer un choc électrique ou un incendie.
Pour le câblage, utilisez des câbles du type spécifi é, raccordez-les solidement en veillant
à ce qu'aucune force externe ne s'exerce via les câbles, au niveau du raccord au bor-
nier. Une connexion incorrecte ou une mauvaise fi xation des câbles peut provoquer de
graves accidents, tels qu'une surchauffe des bornes, un choc électrique ou un incendie.
Ne modifi ez pas les câbles d'alimentation, n'utilisez pas de rallonge, ni de câble de
dérivation. Des connexions incorrectes, une isolation insuffi sante ou une surintensité
peuvent provoquer un choc électrique ou un incendie.
Faites correspondre les numéros des borniers et les couleurs des câbles de raccor-
dement avec ceux de l'unité extérieure. Un câblage incorrect peut déclencher un
incendie dans les éléments électriques.
Connectez solidement les câbles de raccordement au bornier. Fixez également les
câbles à l'aide de porte-fi ls. Des connexions incorrectes, soit à l'intérieur du câblage,
soit à ses extrémités, peuvent provoquer un mauvais fonctionnement, un choc élec-
trique ou un incendie.
Attachez toujours le revêtement extérieur du câble de raccordement à l'aide du serre-
câble. (Un isolant détérioré peut être la cause d'une décharge électrique.)
Installez solidement le couvercle du boîtier électrique sur l'unité. Une fi xation incor-
recte du couvercle du boîtier électrique risque de provoquer de graves accidents, tels
qu'un choc électrique ou un incendie, suite à la pénétration de poussière ou d'eau.
Installez des manchons dans tous les trous pratiqués dans les murs, pour le passage
des câbles. L'absence de manchons risque de provoquer un court-circuit.
Serrez avec 2 clés.
Clé de maintien
Raccord conique
Tuyau de raccordement
Couple de serrage [N·m (kgf·cm)]
16 à 18 (160 à 180)
32 à 42 (320 à 420)
49 à 61 (490 à 610)
63 à 75 (630 à 750)
90 à 110 (900 à 1 100)
Manchon d'isolation
thermique (Accessoires)
Aucun espace
Veillez à faire se
chevaucher l'isolation.
(Tuyaux à gaz et liquides)
Serre-câbles (grands)
Tuyaux
(Accessoire)
ATTENTION
ATTENTION
AVERTISSEMENT
