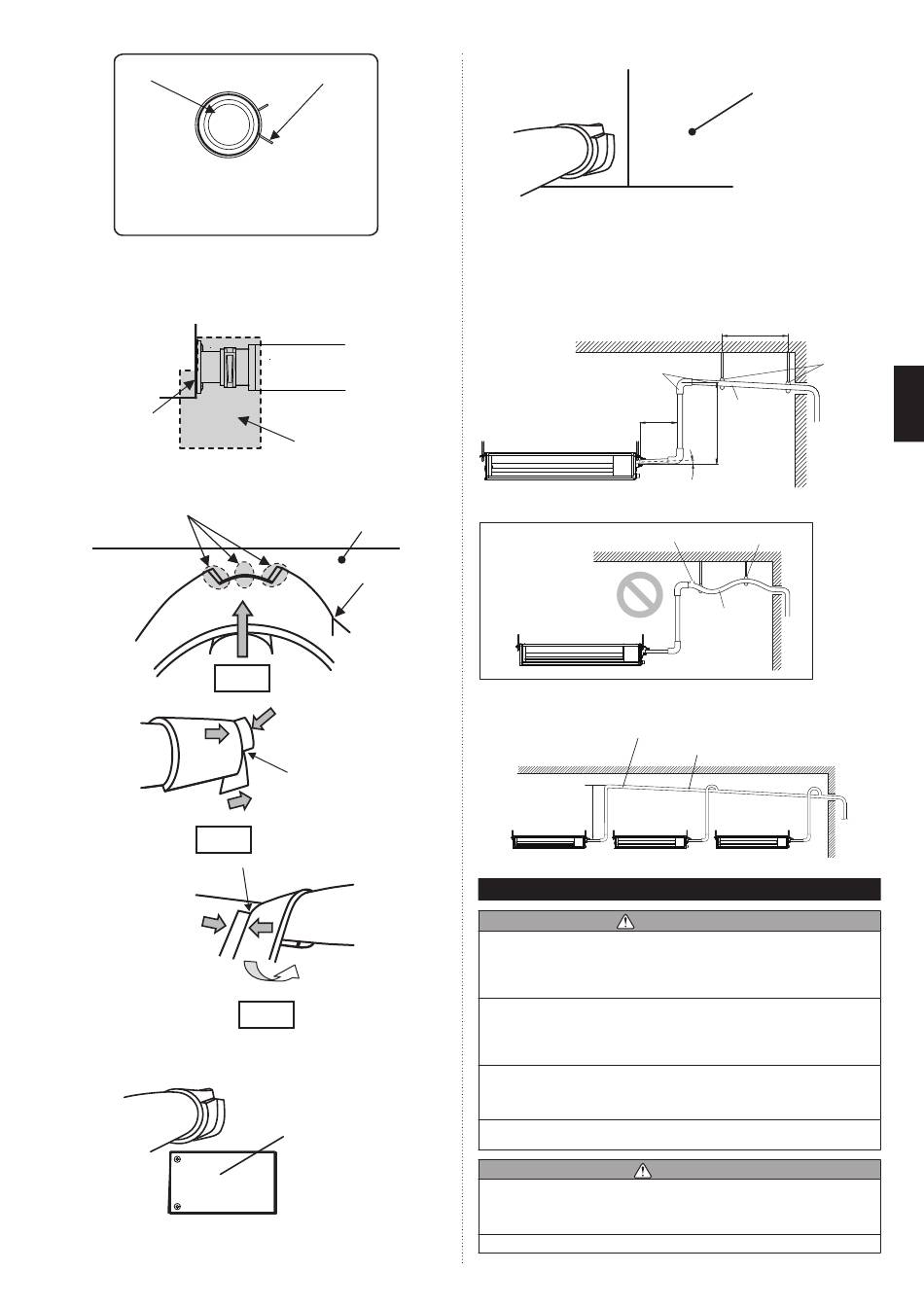

Tuyau de vidange
(Accessoire)
Attachez le collier de serrage à l'horizontale
contre la terre (masse).
Le collier de serrage doit être placée sur le côté
droit du tuyau de vidange comme dans la fi gure.
• Après avoir effectué un contrôle de la vidange, fi xez l'isolant du tuyau de vidange B
pour l'isolation, en respectant les instructions de la fi gure
Pour éviter un espace entre le tuyau de vidange et le collier de serrage, appuyez
fermement sur l'isolant du tuyau de vidange B
Veillez à ce
qu'il n'y ait pas
d'espace.
• ÉTAPE1 - ÉTAPE3
Placez l'isolant
contre l'appareil.
ÉTAPE 1
Appuyez fermement
ÉTAPE 2
Appuyez fermement
Roulez
l'isolant sur le
raccordement.
• FINITION
Vérifi ez qu'il n'y a pas d'espace entre l'unité et l'isolant du tuyau de vidange.
• Si vous utilisez une pompe de vidange
Collier de serrage
(Accessoire)
Isolation du tuyau de
vidange B (Accessoire)
Appareil
Fente
Appuyez fermement
Fente
Appuyez
fermement
Fente
Appuyez fermement
ÉTAPE 3
Ne couvrez pas
la fenêtre du
panneau.
• Si vous n'utilisez pas une pompe de vidange. (Vidange naturelle)
• Utilisez un tuyau de PVC dur standard (VP25) [diamètre extérieur 32 mm].
• N'effectuez pas d'élévation, de siphon et de purge d'air.
• Établissez une pente descendante (1/100 ou plus).
• Installez des supports en cas d'installation de longs tuyaux.
• Si nécessaire,utilisez un matériel isolant, pour empêcher les tuyaux de geler.
• Installez les tuyaux de sorte qu'il soit possible de retirer le boîtier de commande.
CORRECT
Tuyau arrangé localement
Max. 300 mm
Pente horizontale ou
ascendante
INTERDIT
Purge d'air
Observez les procédures suivantes pour assembler des raccords de tuyaux
d'évacuation centralisés.
VP30 ou plus [diamètre extérieur 38 mm ou plus]
Pente descendante de 1/100 ou plus
700 mm
ou moins
5. INSTALLATION DE LA TUYAUTERIE
AVERTISSEMENT
Durant l'installation, assurez-vous que le tuyau de réfrigérant est fi xé solidement avant
de faire fonctionner le compresseur.
Ne pas faire fonctionner le compresseur si la tuyauterie de réfrigérant n'est pas correctement
jointe à une valve à 2 voies ou à 3 voies ouverte. Ceci risque de causer une pression anormale
dans le cycle de réfrigération et de conduire à une rupture et même à des blessures.
Durant l'opération de pompage, assurez-vous que le compresseur est coupé avant de
retirer la tuyauterie de réfrigérant.
Ne retirez pas le tuyau de connexion lorsque le compresseur est en cours de fonctionnement
avec une valve à 2 voies ou à 3 voies ouverte. Ceci risque de causer une pression anormale
dans le cycle de réfrigération et de conduire à une rupture et même à des blessures.
Lors de l'installation et du déménagement du climatiseur, ne mélangez aucun autre
gaz que le réfrigérant spécifi é (R410A) pour entrer dans le cycle réfrigérant.
Si de l'air ou un autre gaz entre dans le cycle réfrigérant, la pression à l'intérieur du cycle
s'élèvera à un niveau anormalement élevé et causera une rupture, des blessures, etc.
En cas de fuite de réfrigérant pendant l'installation, ventilez la zone. Si le réfrigérant
entre en contact avec une fl amme, un gaz toxique est produit.
Veillez attentivement à ce qu'aucune matière étrangère (huile, eau, etc.) ne puisse
pénétrer dans la tuyauterie des modèles utilisant le réfrigérant R410A. Lorsque vous
entreposez la tuyauterie, scellez-en soigneusement les extrémités en les pinçant, en
les fermant à l'aide de ruban adhésif, etc.
Tout en soudant les tuyaux, veillez à y insuffl er de l'azote sec.
Ne couvrez pas le
couvercle du boî-
tier de commande.
Espace de 1,5 à 2 m
Dispositif de
support
VP25 [D E.
32 mm ou plus]
700 mm ou
moins
Élévation
Siphon
ATTENTION
Fr-6
