REMARQUES : Assurez-vous de changer le commutateur DIP sur la télécommande
correspondante.
Lorsqu'une télécommande fi laire à 2 fi ls et connectée sur un réglage
« 3WIRE » (3 FILS), l'appareil reste hors tension.
Lorsqu'une télécommande fi laire à 3 fi ls et connectée sur un réglage
« 2WIRE » (2 FILS), une erreur de communication est détectée.

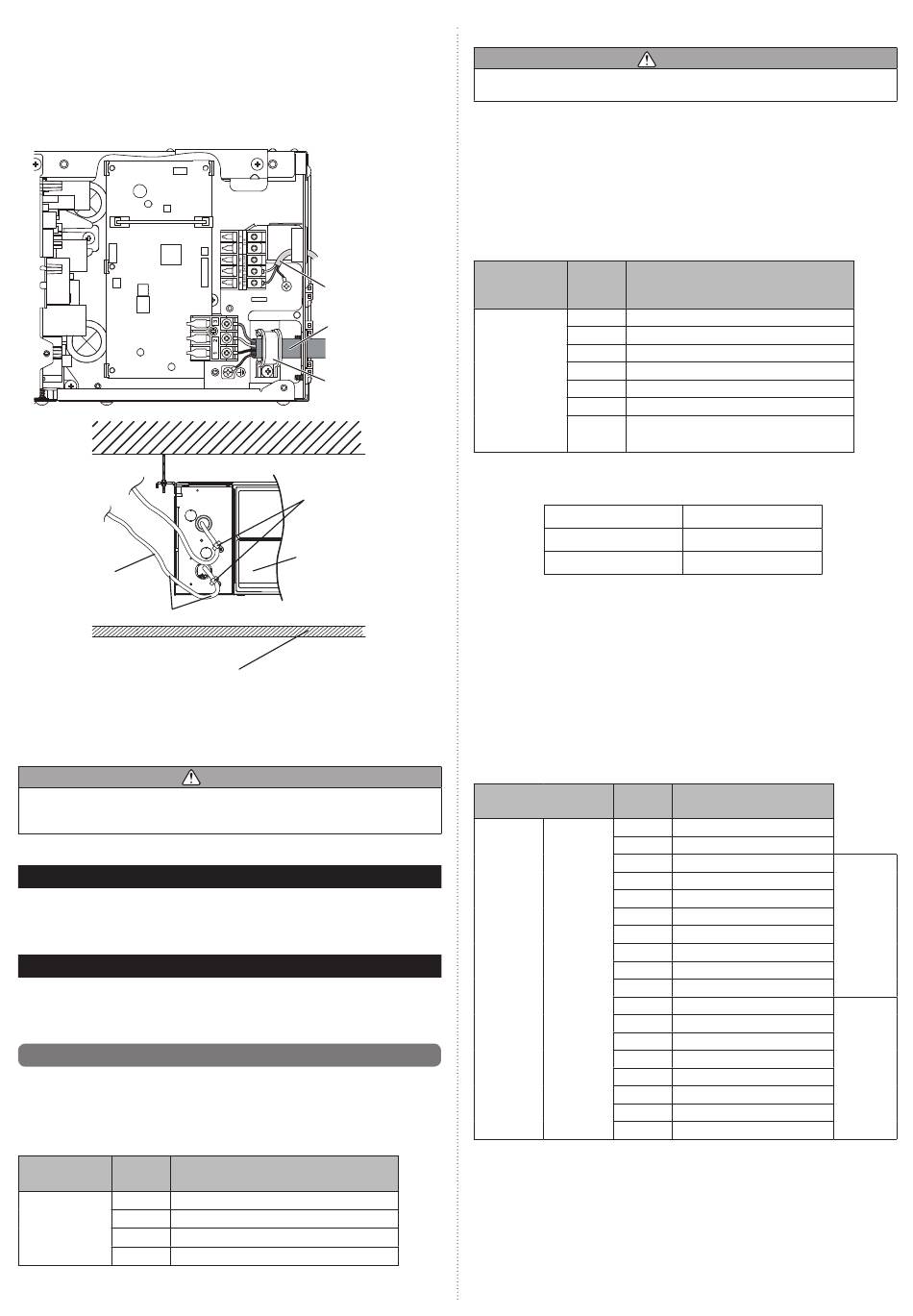

(3) Quand le câblage est terminé, serrez le câble de télécommande et le câble de
raccordement à l'aide du serre-câble.
Câble de connexion
(alimentation)
Évitez de toucher le plafond avec le câblage.
N'attachez pas ensemble le câble d'alimentation électrique et d'autres câbles de raccor-
dement.
(4) Scellez la prise du câble ou d'autres espaces avec du mastic afi n d'empêcher la
condensation de la rosée ou à des insectes d'entrer dans le boîtier de commande.
(5) Remplacer le couvercle du boîtier de commande.
Ne regroupez jamais le câble d'alimentation, ni ne câblez le câble de télécommande
en parallèle, avec le câble de raccordement de l'appareil intérieur (avec l'appareil ex-
térieur) et le câble d'alimentation. Ceci risque de provoquer un fonctionnement erroné.
7. RÉGLAGE DE LA TÉLÉCOMMANDE
Pour installer et régler la télécommande, consultez le manuel d'installation de la
télécommande (de type fi laire).
8. RÊGLAGE DES FONCTIONS
Pour changer les réglages des fonctions, reportez-vous aux procédures décrites dans le
manuel d'installation de la télécommande (de type fi laire).
Les paramètres de fonction sont les suivants.
8. 1. Détails des fonctions
Signe de fi ltre
Sélectionnez les intervalles appropriés pour affi cher le signe de fi ltre sur l'appareil intérieur
selon la quantité estimé de poussière dans l'air de la pièce.
Si aucun indication n'est requise, sélectionnez « Aucune indication » (03).
Numéro de
Valeur de
fonction
paramètre
00
01
11
02
03
Fr-9
Câble de télécom-
mande
Câble de
connexion
(alimentation)
Serre-câble
Serre-câble
(Moyen)
(Accessoires)
Évitez de couvrir
l'entrée d'air avec
le câblage.
Plafond
ATTENTION
(♦... Réglage d'usine)
Description du paramètre
Standard (400 heures)
Intervalle long (1 000 heures)
Intervalle court (200 heures)
Aucune indication
Pression statique
Si la pression statique applicable ne correspond pas au mode de pression statique, il
est possible de passer manuellement à un autre mode de pression statique.
Sélectionnez le pression statique appropriée selon les conditions d'installation.
Il est nécessaire d'installer un mode de pression statique lors de chaque utilisation de
pression statique.
La pression statique peut être réglée sur site.
La relation entre les valeurs réglées et la pression statique est indiquée dans le tableau
suivant.
• Le réglage des fonctions peut se faire à l'aide de la télécommande fi laire ou sans fi l.
(La télécommande sans fi l est un équipement en option.)
• Reportez-vous au manuel de la télécommande fi laire ou sans fi l pour plus de détails
sur les réglages.
Numéro
de fonction
26
* La plage de pression statique diffère par modèle.
Pour plus de détails, voir la courbe de performance du ventilateur dans les données
techniques.
Si le numéro de réglage du modèle AR07/09/12 est configuré sur « 04 à 30 », l'opération
est la même que pour « 03 ».
Si le numéro de réglage du modèle AR14/18 est configuré sur « 06 à 30 », l'opération est
la même que pour « 05 ».
De plus, la valeur du numéro de réglage peut être réglée sur 32 ou plus.
Contrôle de température ambiante pour capteur d'appareil
intérieur
En fonction de l'environnement installé, une correction du capteur de température am-
biante peut être requise.
Sélectionnez le paramètre de commande approprié selon l'environnement installé.
Les valeurs de correction de température montre la différence avec le paramètre standard
« 00 » (valeur recommandée par le fabricant).
Numéro
de fonction
30
31
(Pour le refroi-
(Pour le
dissement)
chauffage)
♦
ATTENTION
Valeur
de para-
Description du paramètre
mètre
00
0 Pa
01
10 Pa
02
20 Pa
03
30 Pa
04
40 Pa
05
50 Pa
Standard (10 Pa : type 07, 09, 12)
31
(15 Pa : type 14/18)
Nom du type
Plage de pression statique
type 07/09/12
0 à 30 Pa
type 14/18
0 à 50 Pa
Valeur de
Description du paramètre
paramètre
00
Réglage normal
01
Aucune correction 0,0 °C (0 °F)
02
-0,5 °C (-1 °F)
03
-1,0 °C (-2 °F)
04
-1,5 °C (-3 °F)
05
-2,0 °C (-4 °F)
06
-2,5 °C (-5 °F)
07
-3,0 °C (-6 °F)
08
-3,5 °C (-7 °F)
09
-4,0 °C (-8 °F)
10
+0,5 °C (+1 °F)
11
+1,0 °C (+2 °F)
12
+1,5 °C (+3 °F)
13
+2,0 °C (+4 °F)
14
+2,5 °C (+5 °F)
15
+3,0 °C (+6 °F)
16
+3,5 °C (+7 °F)
17
+4,0 °C (+8 °F)
(♦... Réglage d'usine)
♦
(♦... Réglage d'usine)
♦
Plus de
refroidissement
Moins de
chauffage
Moins de
refroidissement
Plus de
chauffage
