3. 3. Spécifi cations électriques
L'appareil intérieur est alimenté depuis l'appareil extérieur. N'alimentez pas l'appareil inté-
rieur depuis une source d'alimentation séparée.
Les normes de câblage et d'équipement électriques diffèrent dans chaque pays ou
région. Avant de débuter un travail électrique, confi rmez les réglementations, codes
ou nomes connexes.
Taille de
conducteur
Câble
2
(mm
)
Câble de
1,5 (MIN.)
connexion
Longueur max. du câble : Limite la chute de tension à moins de 2 %. Augmente la jauge
du câble si la chute de tension est de 2 % ou plus.
Taille de
conducteur
Câble
2
(mm
)
Câble de
télécommande
0,33 à 1,25
(type à 2 fi ls)
Câble de
télécommande
0,33
(type à 3 fi ls)
4. TRAVAUX D'INSTALLATION
Ne mettez pas l'appareil sous tension tant que tout le travail d'installation n'est pas terminé.
Le portage et l'installation de l'appareil doivent être effectués par un nombre de personnes
et avec un équipement suffi sants qui sont adéquats pour le poids de l'appareil.
Effectuer un tel travail avec un nombre insuffi sant de personnes ou avec un équipement
inadéquat risque de causer la chute de l'appareil ou des dommages corporels.
Pour les détails d'installation, consultez les données techniques.
4. 1. Choix du lieu d'installation
Choisissez la position de montage en concertation avec le client, en tenant compte des
indications qui suivent.
Sélectionnez des emplacements d'installation qui peuvent bien supporter le poids de l'ap-
pareil intérieur sans amplifi er le bruit ou les vibrations. Si l'emplacement choisi n'est pas
suffi samment résistant, l'unité intérieure risque de chuter et de provoquer des blessures.
Installez les unités solidement, afi n qu'elles ne puissent ni basculer ni tomber.
N'installez pas l'unité intérieure dans les zones suivantes :
• Zone à l'atmosphère très salée, comme le bord de mer.
Cela détériorerait les pièces métalliques, provoquant le dysfonctionnement de pièces
ou des fuites d'eau.
• Zone abritant de l'huile minérale ou soumise à d'importantes projections d'huile ou
de vapeur, comme une cuisine.
Cela détériorerait les pièces en plastique, provoquant le dysfonctionnement de
pièces ou des fuites d'eau.
• Zone générant des substances ayant un effet négatif sur l'équipement, telles que du
gaz sulfurique, du chlore, de l'acide ou de l'alcali. Cela provoquerait la corrosion des
tuyaux en cuivre et des soudures brasées, et potentiellement une fuite de réfrigérant.
• Zone susceptible de causer des fuites de gaz combustibles, contenant des fi bres de
carbone ou de la poussière infl ammables en suspension, ou des produits infl am-
mables volatils tels que du diluant pour peinture ou de l'essence. La fuite et l'accu-
mulation de gaz autour de l'unité peuvent provoquer un incendie.
• Zone où des animaux risquent d'uriner sur l'unité ou dans laquelle il peut y avoir
production d'ammoniaque.
N'utilisez pas l'appareil à des fi ns spéciales, par exemple pour stocker de la nourriture, éle-
ver des animaux, faire pousser des plantes ou mettre à l'abri des appareils de précision ou
des objets d'art. Cela pourrait provoquer la dégradation des objets protégés ou entreposés.
N'installez pas l'appareil dans un endroit présentant un danger de fuites de gaz combustible.
N'installez pas l'appareil à proximité d'une source de chaleur, de vapeur ou de gaz
infl ammables.
Installez l'appareil à un endroit où la vidange ne pose aucun problème.
Installez l'unité intérieure, l'unité extérieure, le câble d'alimentation, le câble de trans-
mission et le câble de la télécommande à au moins 1 m d'un téléviseur ou d'un récep-
teur radio. Le but est d'éviter tout risque d'interférence dans la réception du téléviseur
ou de parasites radio.
(Même si ces câbles sont installés à plus d'un mètre, la présence de parasites n'est
pas exclue dans certaines conditions de signal.)
Installez l'appareil là où la température ambiante ne dépasse pas 60 °C.
Prenez des mesures telles que de la ventilation pour un environnement dans lequel la
chaleur est retenue.
Si des enfants de moins de 10 ans risquent d'approcher de l'unité, prenez des mesures
de prévention pour les empêcher de la toucher.
Fr-3
AVERTISSEMENT
Type
Remarques
3 Fils + Terre (Masse),
Type 60245 CEI57
1φ 230 V
Type
Remarques
Utilisez un câble
2 fi ls non polaires, paire
en PVC gainé
torsadée
(acheté localement)
conformément à la
norme de câble de
Polaire à 3 fi ls
locale.
AVERTISSEMENT
ATTENTION
AVERTISSEMENT
ATTENTION
(1) Les orifi ces d'entrée et de sortie ne doivent pas être obstrués ; l'air doit pouvoir circuler
dans tout le local.
(2) Laissez l'espace requis pour effectuer l'entretien du climatiseur.
(3) Installez l'appareil à un endroit où il est aisé de le raccorder à l'unité extérieure.
(4) Installez l'appareil à un endroit où il est facile d'installer le tuyau de raccordement.
(5) Installez l'appareil à un endroit où il est facile d'installer le tuyau d'évacuation.
(6) Installez l'appareil à un endroit où le bruit et les vibrations ne sont pas amplifi és.
(7) Prendre en compte les impératifs d'entretien, etc., et prévoyez l'espace nécessaire.
Installez également l'appareil de manière à faciliter la dépose du fi ltre.
(8) Choisissez un endroit où l'appareil n'est pas exposé à la lumière directe du soleil.
Le choix de l'emplacement d'installation initial est important car il est diffi cile de déplacer
l'unité une fois installée.

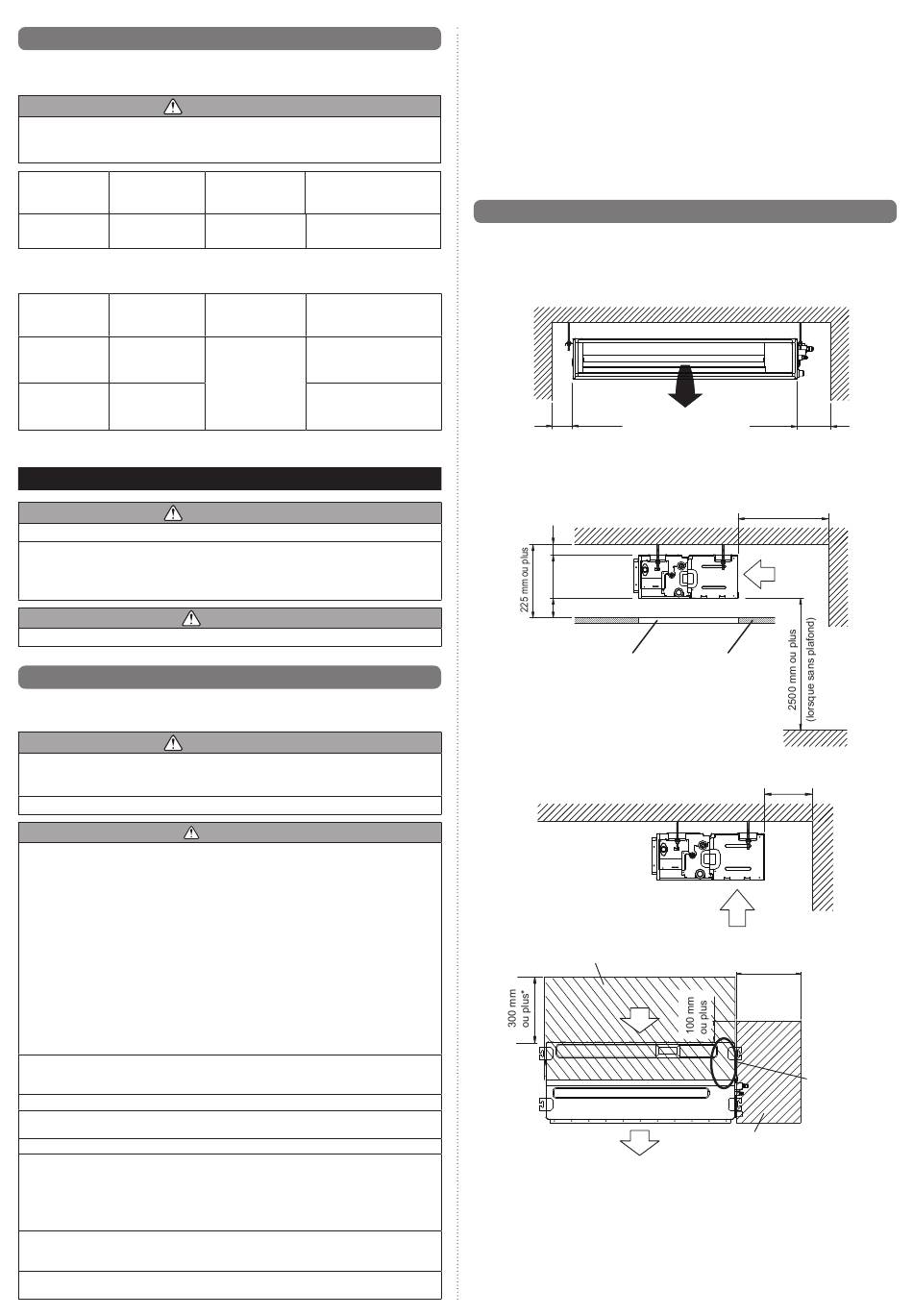

4. 2. Dimensions de l'installation
Prévoir un accès de service à des fi ns d'inspection.
Ne placez aucun câblage ou éclairage dans l'espace de service, car ils empêcheraient
l'entretien.
Dimensions de l'installation
Plafond solide et permanent
Côté
gauche
150 mm ou
plus 1
1 400 mm ou plus en cas de vidange par le tuyau d'évacuation
• En cas d'admission d'air par l'arrière
5 mm ou plus
20 mm ou plus
Accès de service
• En cas d'admission d'air par le bas
Ajustez la direction du vent dans la pièce selon la forme de l'ouverture de souffl erie.
[Vue du dessus]
Espace de service
Air
Air
*: Au-delà de 100 mm En cas d'admission d'air par le bas
Appareil intérieur
400 mm
ou plus
300 mm ou plus
Air
Plafond
Sol
100 mm ou plus
Air
400 mm ou plus
Boîtier de
commande
Accès de service
Côté
droit
