• Utilisez 7 broches pour le câble du récepteur.
• Premièrement, raccordez le câble du récepteur à la carte de circuit imprimé de
télécommande.
• Fixez l'âme se trouvant entre la Carte de circuit imprimé de télécommande et le serre-câble.
• Utilisez un trou de conduit lorsque le câble de la sortie externe est utilisé.

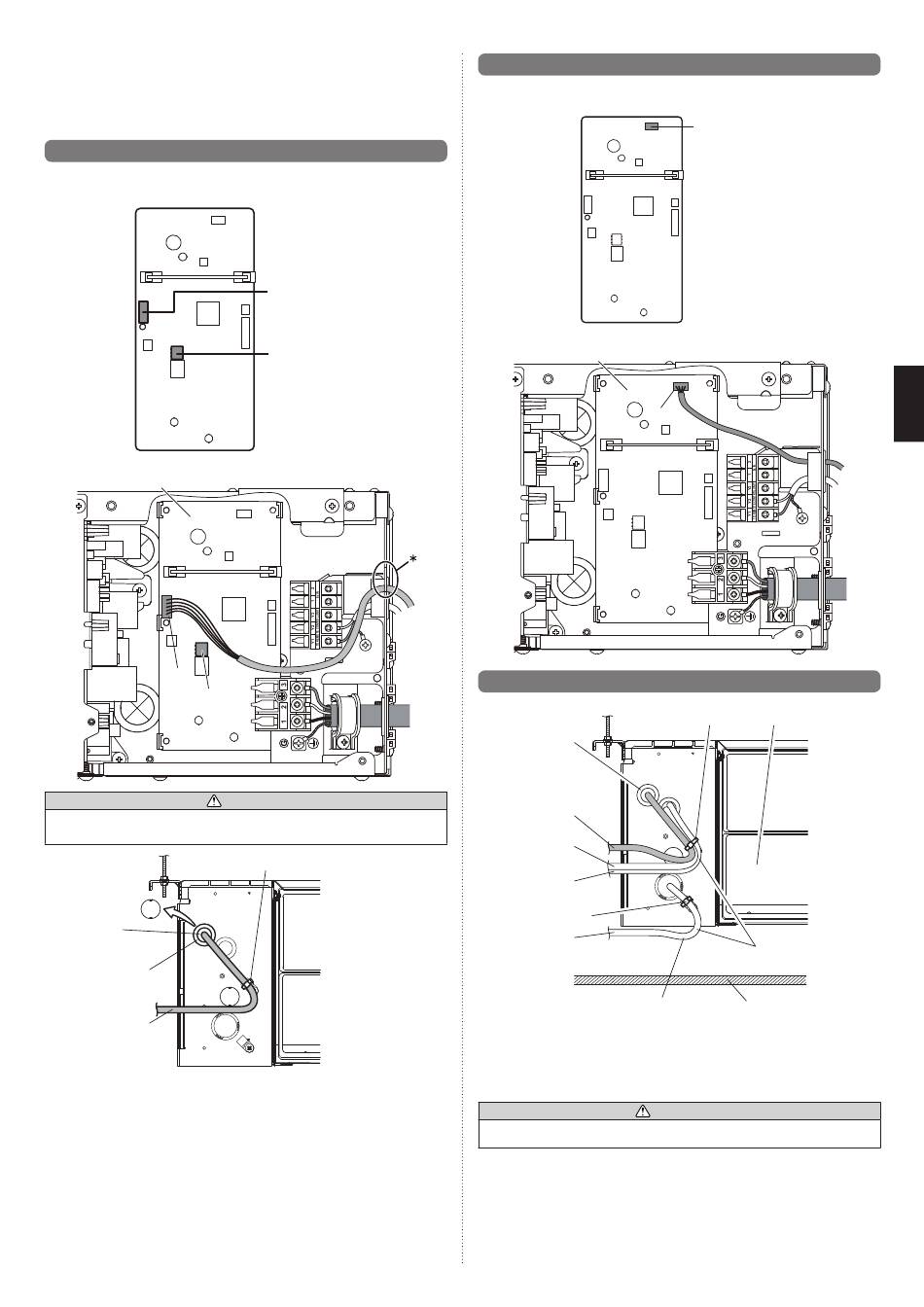

10. 5. Grille du volet automatique (Pièces en option)
Méthode de raccordement
• Bornes de branchement
• Organisation du câblage
Carte de circuit imprimé de télécommande
CN11
DIP SW 101
Afi n de protéger l'isolant du câble après avoir ouvert une entrée défonçable, retirez les
bavures sur les bords de l'orifi ce.
Lien (Moyen/Accessoires)
Ouverture de
cette entrée
défonçable
Douille (Accessoire
de pièces en option)
Câble de la Grille du volet
automatique
Borne de la Grille
du volet automa-
tique (CN11)
Commutateur
DIP 101 " 2 " :
MARCHE
ATTENTION
10. 6. Autres pièces en option
Méthode de raccordement
• Bornes de branchement
• Organisation du câblage
Carte de circuit imprimé de télécommande
CN65
10. 7. Fixation des câbles des pièces en option
Douille**
Câble de la
Grille du volet
automatique
Câble de télé-
commande
Autres câbles
de pièces en
option
Liens*
Câble d'ali-
mentation
Évitez de toucher le plafond
avec le câblage.
* Utilisez un accessoire de l'unité intérieure ou des pièces en
option pour lien.
** Utilisez un accessoire des pièces en option pour douille.
• N'attachez pas ensemble le câble d'alimentation électrique et d'autres câbles de rac-
cordement.
Afi n de protéger l'isolant du câble après avoir ouvert une entrée défonçable, retirez les
bavures sur les bords de l'orifi ce.
Autres pièces en
option (CN65)
Lien*
Entrée d'air
Évitez de couvrir l'entrée
d'air avec les câblages.
Plafond
ATTENTION
Fr-14
