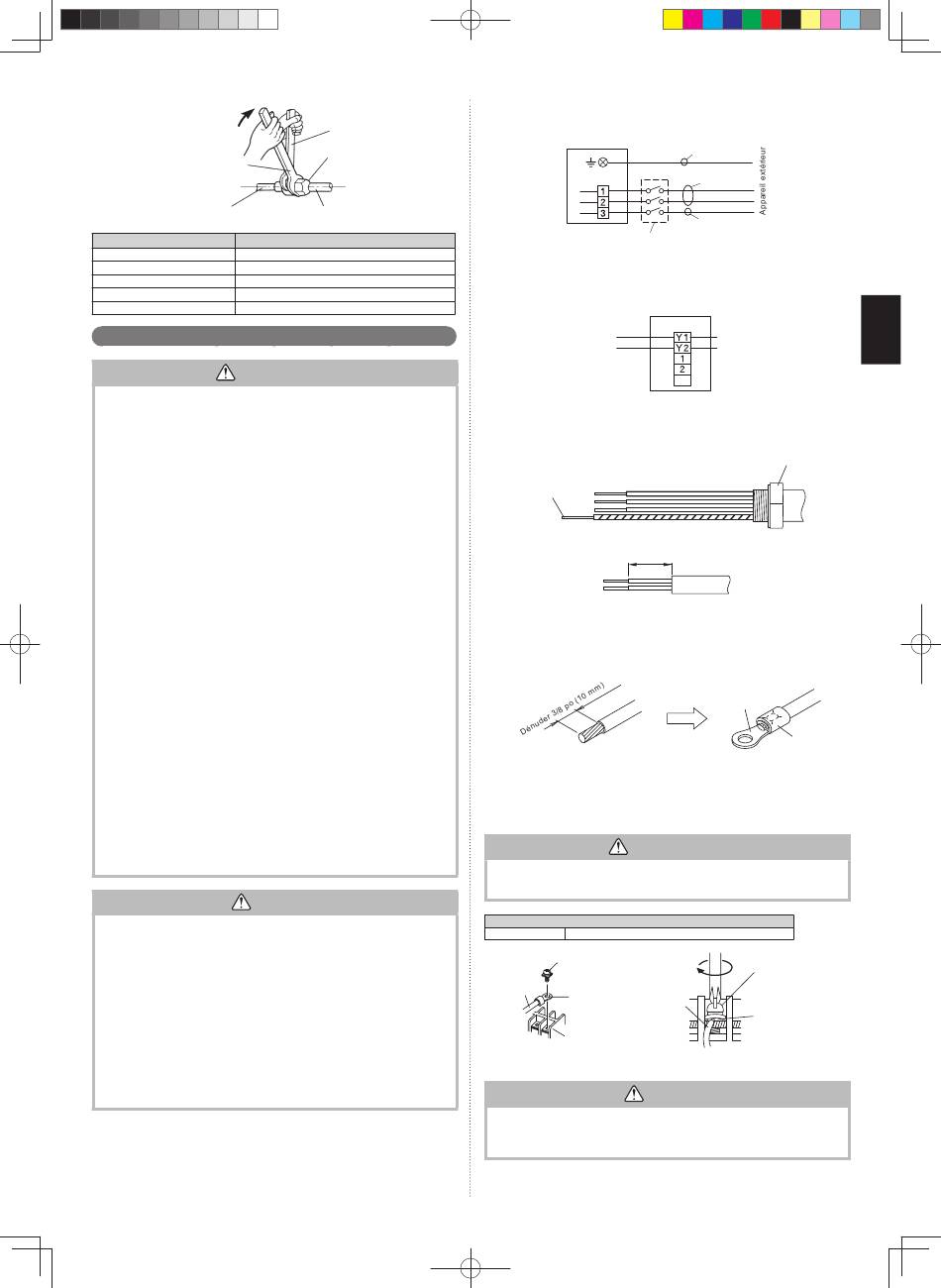

Clé dynamométrique
Tuyau d'appareil intérieur
(Côté boîtier)
Raccord conique [po (mm)]
Dia. 1/4 (6,35)
Dia. 3/8 (9,52)
Dia. 1/2 (12,70)
Dia. 5/8 (15,88)
Dia. 3/4 (19,05)
3. 7. Câblage électrique
AVERTISSEMENT
• Toute intervention électrique doit être eff ectuée selon les instructions du présent manuel,
par une personne agréée conformément aux réglementations en vigueur (européenne et
nationale). Veillez à utiliser un circuit réservé à l'appareil.
Un circuit électrique de trop faible capacité ou un travail exécuté de façon incorrecte peut
provoquer de graves accidents, tels que des chocs électriques ou des incendies.
• Avant d'entamer le travail, vérifi ez que les unités intérieure et extérieure ne sont pas
sous tension.
• Utilisez les câbles de connexion et d'alimentation fournis, ou tout autre câble spécifi é par
le fabricant. Des connexions incorrectes, une isolation insuffi sante ou une surintensité
peuvent provoquer une décharge électrique ou un incendie.
• Pour le câblage, utilisez des câbles du type spécifi é, raccordez-les solidement en
veillant à ce qu'aucune force externe ne s'exerce via les câbles, au niveau du raccord au
bornier. Une connexion incorrecte ou une mauvaise fi xation des câbles peut provoquer
de graves accidents, tels qu'une surchauff e des bornes, une décharge électrique ou un
incendie.
• Ne modifi ez pas les câbles d'alimentation, n'utilisez pas de rallonge, ni de câble de
dérivation. Des connexions incorrectes, une isolation insuffi sante ou une surintensité
peuvent provoquer une décharge électrique ou un incendie.
• Faites correspondre les numéros des borniers et les couleurs des câbles de raccorde-
ment avec ceux de l'unité extérieure. Un câblage incorrect peut déclencher un incendie
dans les éléments électriques.
• Connectez solidement les câbles de connexion au bornier. Fixez également les câbles
à l'aide de porte-fi ls. Des connexions incorrectes, soit à l'intérieur du câblage, soit à ses
extrémités, peuvent provoquer un mauvais fonctionnement, une décharge électrique ou
un incendie.
• Attachez toujours le revêtement extérieur du câble de raccordement à l'aide du serre-
câble. (Un isolant détérioré peut être la cause de pertes électriques.)
• Installez solidement le couvercle du boîtier électrique sur l'unité. Une fi xation incorrecte
du couvercle du boîtier électrique risque de provoquer de graves accidents, tels qu'un
choc électrique ou un incendie, suite à la pénétration de poussière ou d'eau.
• Installez des manchons dans tous les trous pratiqués dans les murs, pour le passage
des câbles. L'absence de manchons risque de provoquer un court-circuit.
• Installez un disjoncteur de fuite mis à la terre. Veillez en outre à installer le disjoncteur de
fuite mis à la terre de manière à ce qu'il coupe simultanément tous les pôles d'alimentation
CA. Dans le cas contraire, il pourrait se produire un choc électrique ou un incendie.
• Raccordez toujours le câble de mise à la terre (masse).
Des travaux de mise à la terre (masse) incorrects peuvent provoquer des chocs élec-
triques.
• Installez les câbles de la télécommande de manière à éviter tout contact direct avec la
main.
• Eff ectuez le câblage dans le respect des normes, de manière à permettre une utilisation
sûre et effi cace du climatiseur.
• Connectez fermement le câble de raccordement au bornier. Une installation imparfaite
risque de causer un incendie.
• Mettez l'appareil à la terre.
Ne raccordez pas le câble de mise à la terre (masse) à un tuyau de gaz, un tuyau d'eau,
un paratonnerre ou au câble de mise à la terre (masse) d'un téléphone.
Une mise à la terre incorrecte peut provoquer des chocs électriques.
• Ne raccordez pas les câbles d'alimentation aux bornes de transmission ou de la télé-
commande, car cela endommagerait le produit.
• Ne regroupez jamais le câble d'alimentation et le câble de transmission dans un même
faisceau. Cela provoquerait un mauvais fonctionnement ou une panne.
• Lors du maniement du PCB, l'électricité statique du corps peut provoquer un mauvais
fonctionnement du PCB. Suivez les instructions ci-dessous :
– Mettez à la terre les unités intérieure et extérieure ainsi que les dispositifs périphé-
riques.
– Coupez l'alimentation (coupe-circuit).
– Touchez pendant plus de 10 secondes une partie métallique de l'unité intérieure ou
extérieure pour décharger l'électricité statique de votre corps.
– Ne touchez pas les bornes des composants ni les confi gurations implémentées sur la
carte de circuit imprimé.
9384203007-04.indb 11
9384203007-04.indb 11
Serrez avec 2 clés.
Clé de maintien
Raccord conique
Tuyau de raccordement
Couple de serrage [pi lbf (N·m)]
12 à 13 (16 à 18)
24 à 31 (32 à 42)
36 à 45 (49 à 61)
46 à 55 (63 à 75)
66 à 81 (90 à 110)
ATTENTION
3. 7. 1. Diagramme de système de câblage
■ Câble de connexion (vers l'unité extérieure)
Ligne de mise à la
Unité intérieure
terre (masse)
Interrupteur de déconnexion
(Acheté localement)
REMARQUES : Interrupteur de déconnexion - Fourni sur site si exigé par le code local.
Sélectionnez la bonne capacité pour l'interrupteur de déconnexion confor-
mément à la charge.
■ Câble de télécommande filaire
Rouge
Blanc
3. 7. 2. Préparation d'un câble de raccordement
■ Câble de connexion
Maintenir le fi l de terre plus long que les autres fi ls.
Câble de mise à
la terre (masse)
■ Câble de télécommande
1-3/16 po (30 mm)
3. 7. 3. Comment connecter les fi ls sur les bornes.
(1) Utilisez des bornes à sertir munies de manchons isolants comme indiqué dans la fi gure ci-
dessous pour eff ectuer la connexion au bloc de jonction.
(2) Sertissez solidement les bornes à sertir aux fi ls à l'aide d'un outil approprié de manière à
ce que les fi ls ne deviennent pas lâches.
(3) Utilisez les fi ls spécifi és, connectez-les solidement et fi xez-les de manière à ne pas
exercer de tension sur les bornes.
(4) Utilisez un tournevis approprié pour serrer les vis des bornes.
N'utilisez pas un tournevis trop petit car il pourrait endommager la tête des vis et
empêcher un serrage correct.
(5) Ne serrez pas trop fort les vis des bornes, car elles pourraient casser.
(6) Reportez-vous au tableau ci-dessous pour les couples de serrage des vis des bornes.
AVERTISSEMENT
Utilisez des cosses à anneau et serrez les vis des bornes aux couples spécifi és, faute
de quoi une surchauff e anormale peut se produire, risquant d'endommager gravement
l'intérieur de l'unité.
Couple de serrage [lbf pi (N·m)]
Vis M4
11 à 16 (1,2 à 1,8)
Visser avec une rondelle
spéciale
Fil
Cosse à anneau
Blocs de jonction
3. 7. 4. Raccordement du câblage
ATTENTION
• Veillez à ne pas confondre le câble d'alimentation et les câbles de connexion lors de
l'installation.
• Installez-les afi n que les câbles pour la télécommande n'entrent pas en contact avec
d'autres câbles de connexion.
Ligne
d'alimentation
Ligne de
contrôle
Connecteur de conduite
Cosse à anneau
Manchon
Visser avec
une rondelle
spéciale
Fil
Cosse à an-
neau
Fr-11
