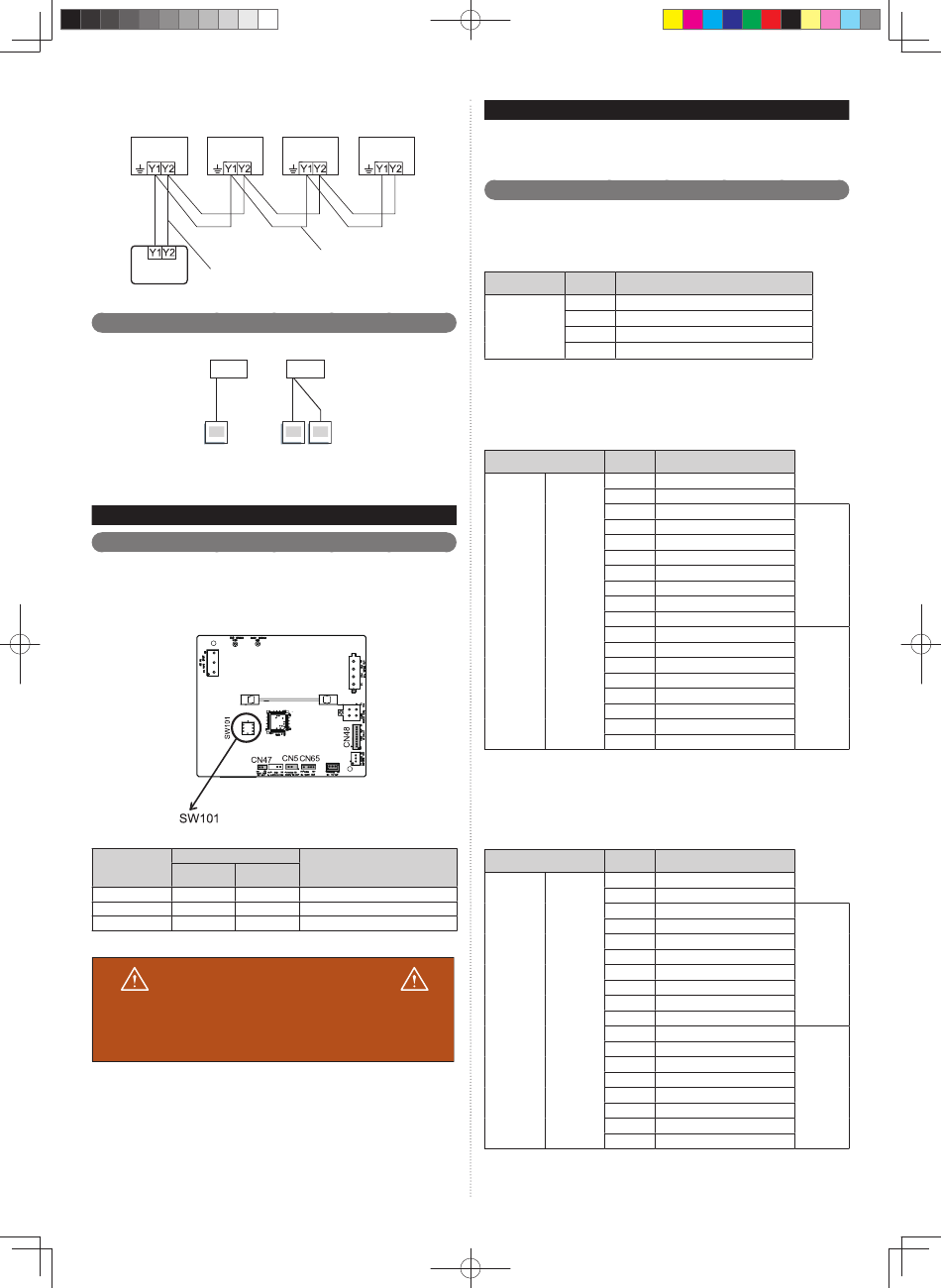

A, B, C, D, E : Cable del mando a distancia. (Consulte "2. 5. Requisitos eléctricos")
A+B+C+D+E ≤ 1640 pies (500 m)
Unidad interior 1 Unidad interior 2
Cable del mando a
distancia
Mando a distancia
5. 2. Mandos a distancia múltiples
Se pueden utilizar hasta 2 mandos a distancia para hacer funcionar una unidad interior
I.U.
A
Primaria
A, B : Cable del mando a distancia. (Consulte "2. 5. Requisitos eléctricos")
A ≤ 1640 pies (500 m), A+B ≤ 1640 pies (500 m)

6. AJUSTE DE CAMPO

6. 1. Ajuste del interruptor DIP 101

■ Ajuste de demora del ventilador
Este ajuste se puede utilizar cuando el calefactor auxiliar esté instalado.
Cuando se detenga el funcionamiento y la unidad interior esté funcionando con un calefactor
auxiliar, la operación se mantendrá durante 1 minuto.
Cambie los ajustes que fi guran a continuación mediante el interruptor DIP.
Estado SW DIP
Interruptor DIP
ON
101
(encendido)
1 -
2 -
3 Activar ♦
¡ADVERTENCIA!
¡CUANDO SE AGREGA CALOR AUXILIAR ELÉCTRICO, EL
INSTALADOR DEBE VERIFICAR QUE EL INTERRUPTOR
DIP SW101-3 ESTÉ EN LA POSICIÓN ON!
Es-14
9384203007-04.indb 14 9384203007-04.indb 14
Unidad interior 3 Unidad interior 4
Cable del mando a
distancia
I.U.
A B
Primaria Secundaria
(♦... Ajuste de fábrica)
Detalles
OFF
(apagado)
- No se puede utilizar. (No cambiar)
- No se puede utilizar. (No cambiar)
Desactivar Ajuste de demora del ventilador

7. AJUSTE DE LAS FUNCIONES

Para modifi car el ajuste de funciones, consulte los procedimientos descritos en el manual de
instalación del mando a distancia (tipo con cable).
El ajuste de funciones es el que se indica a continuación.

7. 1. Detalles de las funciones

■ Señal del filtro
Seleccione los intervalos adecuados para que se muestre la señal del fi ltro en la unidad
interior en función de la cantidad estimada de polvo presente en el aire de la sala.
Si no es necesario que se muestre la indicación, seleccione "Sin indicación" (03).
Número de Valor de
función ajuste
00
01 Intervalo largo (4.400 horas)
11
02 Intervalo corto (1.250 horas)
03
■ Control de temperatura de la sala para el sensor de la unidad interior
En función del entorno de instalación, es posible que sea necesario corregir el sensor de
temperatura de la sala.
Seleccione el ajuste de control adecuado según el entorno de instalación.
Los valores de corrección de temperatura muestran la diferencia del ajuste estándar "00" (valor
recomendado por el fabricante).
Valor de
Número de función
ajuste
00
01
02
03
04
05
06
07
30 31
08
(Para refrige- (Para calefac-
09
ración) ción)
10
11
12
13
14
15
16
17
■ Control de temperatura de la sala para el sensor del mando a distancia con
cable
En función del entorno de instalación, es posible que sea necesario corregir el sensor de
temperatura del mando a distancia con cable.
Seleccione el ajuste de control adecuado según el entorno de instalación.
Para modifi car este ajuste, consigne la función 42 en Both "01" (Ambos).
Compruebe que se muestre el icono del sensor térmico en la pantalla del mando a distancia.
Valor de
Número de función
ajuste
00
01
02
03
04
05
06
07
35 36
08
(Para refrige- (Para calefac-
09
ración) ción)
10
11
12
13
14
15
16
17
(♦... Ajuste de fábrica)
Descripción del ajuste
Estándar (2.500 horas)
Sin indicación ♦
(♦... Ajuste de fábrica)
Descripción del ajuste
Ajuste estándar ♦
Sin corrección 0 °F (0,0 °C)
-1 °F (-0,5 °C)
-2 °F (-1,0 °C)
-3 °F (-1,5 °C)
Más
-4 °F (-2,0 °C)
refrigeración
Menos
-5 °F (-2,5 °C)
calefacción
-6 °F (-3,0 °C)
-7 °F (-3,5 °C)
-8 °F (-4,0 °C)
+1 °F (+0,5 °C)
+2 °F (+1,0 °C)
+3 °F (+1,5 °C)
Menos
+4 °F (+2,0 °C)
refrigeración
Más
+5 °F (+2,5 °C)
calefacción
+6 °F (+3,0 °C)
+7 °F (+3,5 °C)
+8 °F (+4,0 °C)
(♦... Ajuste de fábrica)
Descripción del ajuste
Sin corrección ♦
Sin corrección 0 °F (0,0 °C)
-1 °F (-0,5 °C)
-2 °F (-1,0 °C)
-3 °F (-1,5 °C)
Más
-4 °F (-2,0 °C)
refrigeración
Menos
-5 °F (-2,5 °C)
calefacción
-6 °F (-3,0 °C)
-7 °F (-3,5 °C)
-8 °F (-4,0 °C)
+1 °F (+0,5 °C)
+2 °F (+1,0 °C)
+3 °F (+1,5 °C)
Menos
+4 °F (+2,0 °C)
refrigeración
Más
+5 °F (+2,5 °C)
calefacción
+6 °F (+3,0 °C)
+7 °F (+3,5 °C)
+8 °F (+4,0 °C)
