Installation De L'isolation Thermique; Câblage Électrique - Fujitsu General ARHG5490LHTA Manuel D'installation

Table des Matières

Publicité

Clé dynamométrique
Tuyau d'unité
intérieure (latéral)
Raccord conique [mm (po.)]
Dia. 6,35 (1/4)
Dia. 9,52 (3/8)
Dia. 12,70 (1/2)
Dia. 15,88 (5/8)
Dia. 19,05 (3/4)

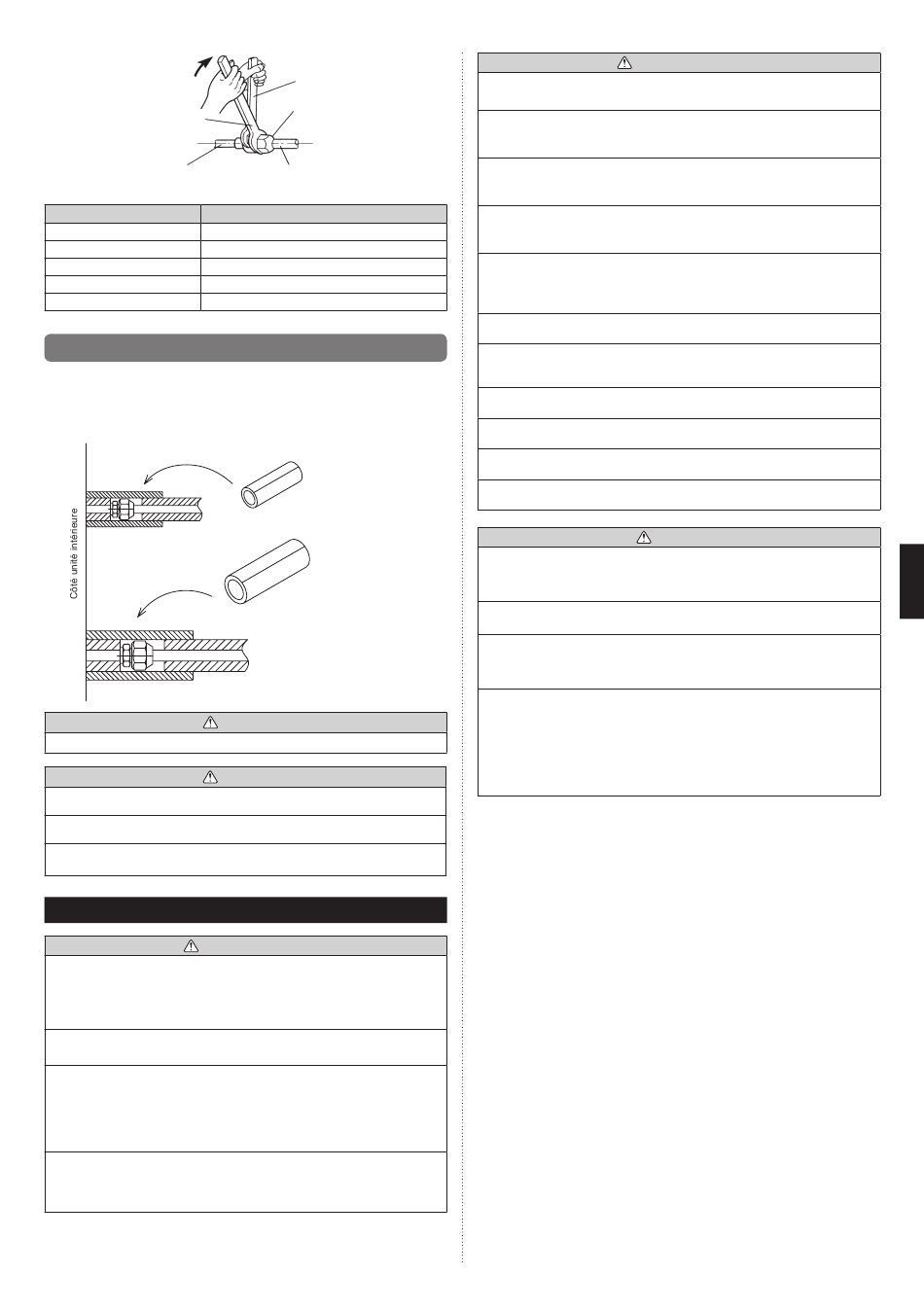

5.2. Installation de l'isolation thermique

Après avoir vérifié l'absence de fuites de gaz, isolez les deux parties (Gaz et Liquide) du
couplage de l'unité intérieure en les enveloppant d'isolant thermique de coupleur.
Après avoir installé l'isolant thermique du coupleur, obstruez les deux extrémités avec
de la bande vinyle.
Sécurisez les deux extrémités de l'isolant thermique à l'aide de fixations en nylon.
ATTENTION
Ne laissez aucun espace entre l'isolant et l'appareil.
ATTENTION
Après branchement de la tuyauterie, recherchez sur tous les joints des fuites de gaz
avec un détecteur de fuite de gaz.
Une fois que la vérification de pression a été effectuée en utilisant de l'azote, reportez-
vous au Manuel d'installation de l'unité extérieure pour terminer le processus d'évacuation.
Installez une isolation thermique autour des tuyaux grands (gaz) et petits (liquide). Le
non-respect de cette précaution peut provoquer des fuites d'eau.
6. CÂBLAGE ÉLECTRIQUE
AVERTISSEMENT
• Toute intervention électrique doit être effectuée selon les instructions du présent
manuel, par une personne agréée conformément aux réglementations en vigueur
(européenne et nationale). Veillez à utiliser un circuit réservé à l'unité.
Un circuit électrique de trop faible capacité ou un travail exécuté de façon incorrecte
peut provoquer de graves accidents, tels que des chocs électriques ou des incendies.
• Avant d'entamer le travail, vérifiez que les unités intérieure et extérieure ne sont pas
sous tension.
• Pour le câblage, utilisez des câbles du type spécifié, raccordez-les solidement en
veillant à ce qu'aucune force externe ne s'exerce via les câbles, au niveau du raccord
au bornier.
Une connexion incorrecte ou une mauvaise fixation des câbles peut provoquer
de graves accidents, tels qu'une surchauffe des bornes, un choc électrique ou un
incendie.
• Installez solidement le couvercle du boîtier électrique sur l'unité.
Une fixation incorrecte du couvercle du boîtier électrique risque de provoquer de
graves accidents, tels qu'un choc électrique ou un incendie, suite à la pénétration de
poussière ou d'eau.
Serrez avec 2 clés.
Clé de maintien
Raccord conique
Tuyau de raccordement
Couple de serrage [N·m (kgf·cm)]
16 à 18 (160 à 180)
32 à 42 (320 à 420)
49 à 61 (490 à 610)
63 à 75 (630 à 750)
90 à 110 (900 à 1 100)
Isolant thermique du coupleur (Petit)
Isolant thermique du coupleur (Grand)
AVERTISSEMENT
• Installez des manchons dans tous les trous pratiqués dans les murs, pour le passage
des câbles. L'absence de manchons risque de provoquer un court-circuit.
• Utilisez les câbles de raccordement et d'alimentation fournis, ou tout autre câble
spécifié par le fabricant. Des connexions incorrectes, une isolation insuffisante ou
une surintensité peuvent provoquer un choc électrique ou un incendie.
• Ne modifiez pas les câbles d'alimentation, n'utilisez pas de rallonge, ni de câble de
dérivation. Des connexions incorrectes, une isolation insuffisante ou une surintensité
peuvent provoquer un choc électrique ou un incendie.
• Faites correspondre les numéros des bornes et les couleurs des câbles de
raccordement avec ceux de l'unité extérieure. Un câblage incorrect peut déclencher
un incendie dans les éléments électriques.
• Connectez solidement les câbles de raccordement au bornier. Fixez également les
câbles à l'aide de porte-fils. Des connexions incorrectes, soit à l'intérieur du câblage,
soit à ses extrémités, peuvent provoquer un mauvais fonctionnement, un choc
électrique ou un incendie.
• Attachez toujours le revêtement extérieur du câble de raccordement à l'aide du serre-
câble. (Un isolant détérioré peut être la cause de pertes électriques.)
• Installez un disjoncteur de fuite. Veillez en outre à installer ce dernier de manière à
ce qu'il coupe simultanément tous les pôles d'alimentation CA. Dans le cas contraire,
il pourrait se produire un choc électrique ou un incendie.
• Raccordez toujours le câble de terre.
Une mise à la terre incorrecte peut provoquer des chocs électriques.
• Installez les câbles de la télécommande de manière à éviter tout contact direct avec
la main.
• Effectuez le câblage dans le respect des normes, de manière à permettre une
utilisation sûre et efficace du climatiseur.
• Connectez fermement le câble de raccordement au bornier. Une installation
incorrecte peut provoquer un incendie.
ATTENTION
• Mettez l'unité à la terre.
Ne raccordez pas le câble de terre à un tuyau de gaz, un tuyau d'eau, un
paratonnerre ou au câble de terre d'un téléphone.
Une mise à la terre incorrecte peut provoquer des chocs électriques.
• Ne raccordez pas les câbles d'alimentation aux bornes de connexion ou de la
télécommande, car cela endommagerait le produit.
• Ne regroupez jamais le câble d'alimentation et le câble de connexion, le câble de la
télécommande dans un même faisceau.
Séparez ces câbles d'au moins 50 mm.
Cela provoquerait un mauvais fonctionnement ou une panne.
• Lors du maniement de la carte de circuits imprimés, l'électricité statique du corps
peut provoquer un mauvais fonctionnement de la carte. Suivez les instructions ci-
dessous :
• Mettez à la terre les unités intérieure et extérieure ainsi que les périphériques.
• Coupez l'alimentation (disjoncteur).
• Touchez pendant plus de 10 secondes une partie métallique de l'unité intérieure
ou extérieure pour décharger l'électricité statique de votre corps.
• Ne touchez pas les bornes des composants ni les circuits de la carte.
(1) Utilisez des bornes à sertir munies de manchons isolants comme indiqué dans la
figure ci-dessous pour effectuer le raccordement au bornier.
(2) Fixez solidement les bornes à sertir aux câbles à l'aide d'un outil approprié de
manière à ce que les câbles ne puissent pas se détacher.
(3) Utilisez les câbles spécifiés, raccordez-les solidement et fixez-les de manière à ne
pas exercer de tension sur les bornes.
(4) Utilisez un tournevis approprié pour serrer les vis des bornes.
N'utilisez pas un tournevis trop petit car il pourrait endommager la tête des vis et
empêcher un serrage correct.
(5) Ne serrez pas trop fort les vis des bornes car elles pourraient casser.
(6) Reportez-vous au tableau pour les couples de serrage des vis des bornes.
(7) Veuillez ne pas fixer 2 câbles d'alimentation à l'aide d'une seule vis.
