Jotul FS 44 Manuel D'installation page 2

NORGE
Innholdsfortegnelse
1.0 Forhold til myndighetene .............................2
2.0 Tekniske data .................................................2
3.0 Før montering ................................................3
4.0 Montering ......................................................3
5.0 Ferdig montert ..............................................5
6.0 Ekstrautstyr ...................................................5
Figures/Pictures ......................................... 50
2
1.0 Forhold til myndighetene
Jøtul FS 44 - I 400 er et frittstående produkt der innsatsen Jøtul I
400 er brukt som brennkammer, og kan plasseres mot brennbar
vegg med de avstander som er beskrevet i fig.1.
Installasjonen av et ildsted må være i henhold til det enkelte
lands lover og regler. Alle lokale forordninger skal overholdes ved
installasjonen av produktet.
Kontakt dine lokale bygningsmyndigheter angående restriksjoner
og installasjonskrav. Installasjonen kan først tas i bruk når den er
inspisert og funnet i orden av kvalifisert personell.
Installasjonsmanualen med tekniske data for hele ildstedet
følger omrammingen.
Installasjonsmanualen med tekniske data for innsatsen,
er vedlagt innsatsen (se *).
servicearbeider etc. se Generell bruks- og vedlikeholdsmanual.
* Installasjonsmanualen til Jøtul FS 44- I 400 er retningsgivende
i h. h .t. installasjonskrav- og opplysninger beskrevet i fig. 1 og i
«2.0 Tekniske data».
Produktet er testet og dokumentert som frittstående produkt i
henhold til EN 13240.

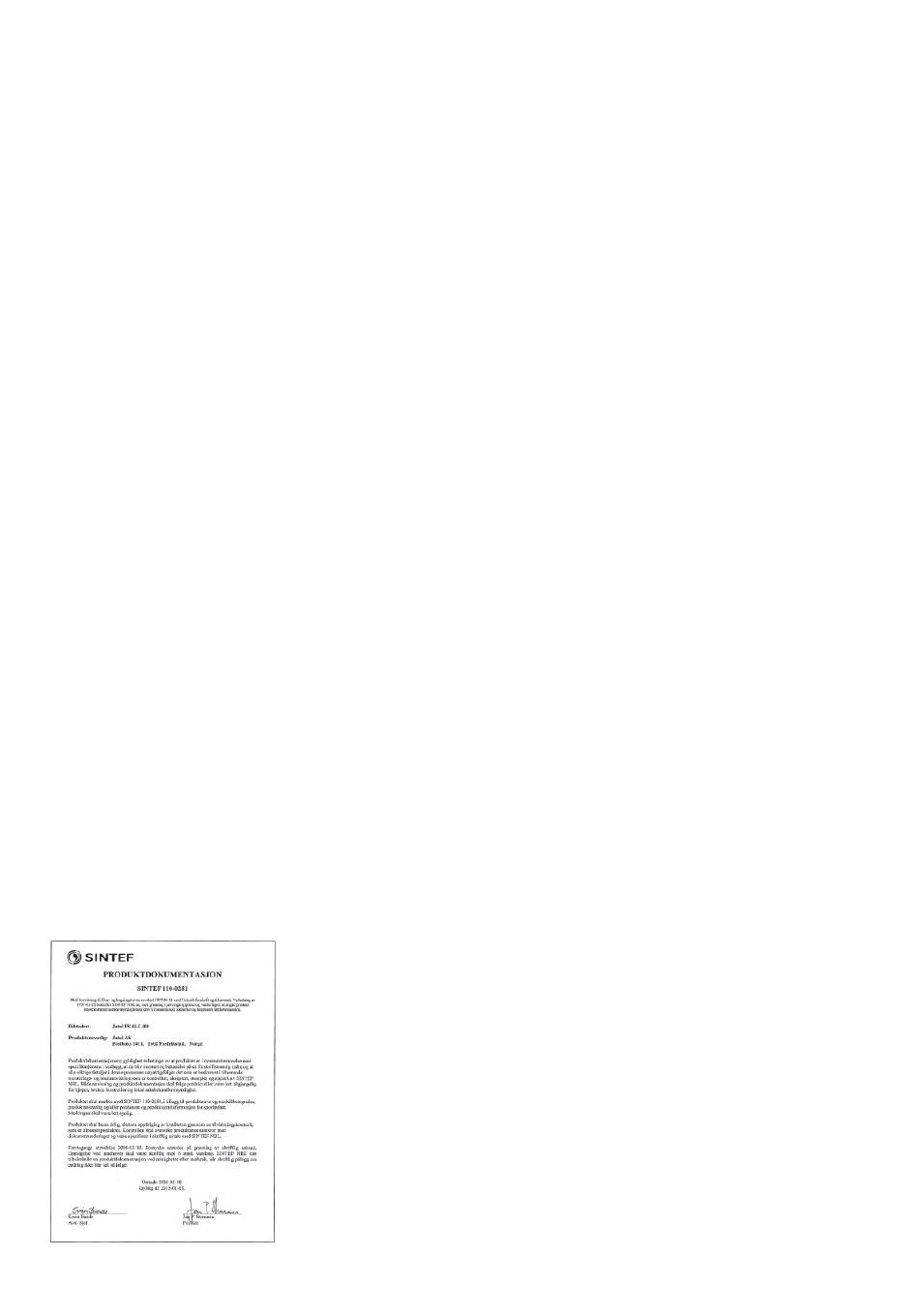

Godkjenningsskiltet for det frittstående produktet er vedlagt
omrammingens installasjonsmanual, og plasseres på et passende
synlig sted.
2.0 Tekniske data
Omrammingen leveres i følgende basismodeller:
• • Åpen høy modell Åpen høy modell
• • Åpen lav modell Åpen lav modell
• • Lukket modell Lukket modell
Jøtul FS 44 - I 400
Minimum avstand til tak:
Vekt pr. del:
Del 1: Bunnplate/hylleplate
Del 2: Sider, (høy)
Del 3: Bæreelement
Del 4: Vange
Del 5: Utluftingselement
Del 6: Rist
Del 7: Sider, (lav)
Del 8: Hel sokkel/kappe
Del 9: Gjenmuringsplugg
Del 10: Bunnplate, luftinntak
Del 11: Fot, uteluft - bakvegg
Røykrør:
Tekniske data i h.h.t. EN 13229
Nominell varmeavgivelse:
Røykgass massestrøm:
Anbefalt skorsteinstrekk:
Virkningsgrad:
CO emisjon (13% O ):
2
Røykgasstemperatur:
Driftsform:
Med intermitterende forbrenning menes her vanlig bruk av et
ildsted. Dvs. at ved fortsatt ønsket fyring, legges det i nytt brensel
straks det forrige ilegget har brent ned til glør.
For daglig bruk, vedlikehold,
300 mm
á 34 kg
á 26 kg
á 27 kg
á 28 kg
á 29 kg
ca 1 kg
á 10 kg
á 39 kg
á 1,3 kg
á 28 kg
á 2,2 kg
Toppmontert
6,0 kW
7,3 g/s
12 Pa
74 %@ 6,0 kW
0,19 %
o
259 C
Intermitterende
