Raccordement
REMARQUE
Il est fortement déconseillé d'utiliser une conduite de
bouclage. Le raccordement d'une conduite de bou-
clage prolonge la durée de fonctionnement de la
pompe à chaleur et augmente donc les coûts énergé-
tiques.
REMARQUE
Tout droit de garantie expire si les points indiqués ci-
dessus n'ont pas été pris en compte et si les valeurs li-
mites fixées pour qualité de l'eau n'ont pas été res-
pectées.
REMARQUE
Le ballon dispose d'une anode sacrificielle au magné-
sium. Celle-ci doit être examinée à intervalles réguliers
pour contrôler son niveau d'usure. La remplacer au
besoin (valeur mesurée < 0,3 A : anode sacrificielle
complètement usée).
8.3.
Installation d'un deuxième générateur de
chaleur (uniquement pour DHW 301P+)
8.3.1.

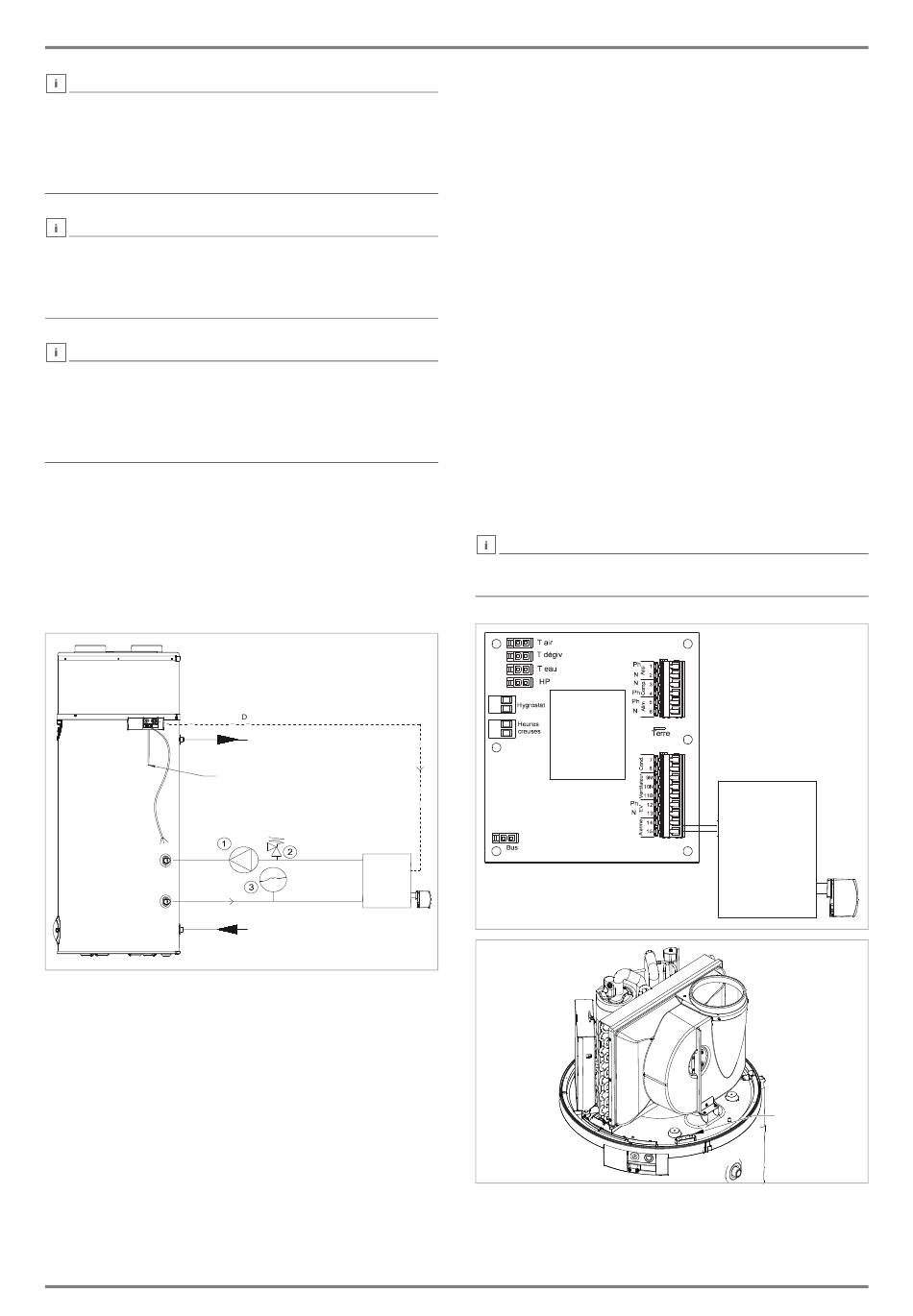

Schéma d'installation
Le schéma électrique pour l'intégration d'un deu-
xième générateur de chaleur se trouve au chapitre
8.5.3.
Alimentation
Sortie
1
Circulateur 2e générateur de chaleur
2
Soupape de surpression
3
Vase d'expansion
Il est possible de piloter le deuxième générateur de
chaleur via le contact sec du chauffe-eau thermody-
namique (voir chapitre 8.3.2) ou le régulateur du 2e
générateur de chaleur à l'aide d'une sonde d'eau
chaude sanitaire. Cette sonde se trouve à l'arrière du
ballon.
www.dimplex.de
Eau chaude sanitaire (ECS)
Support pour sonde d'eau ou
aquastat pour la chaudière
Sortie chaudière
Chaudière
Alimentation chaudière
Eau froide (EF)
8.3.2.
Raccordement d'un deuxième générateur de
chaleur au chauffe-eau thermodynamique
avec échangeur thermique à tube lisse intégré
Mettre l'appareil à l'arrêt.
Retirer l'habillage et le capot de l'appareil. Desser-
rer pour cela les vis situées sur le bord inférieur du
capot.
Retirer la protection noire du boîtier électrique.
Installer la sonde dans le doigt de gant prévu à
cette fin (à l'arrière du ballon).
Connecter la sonde de température du 2e généra-
teur de chaleur au contact sec sur les bornes 14 et
15 de la carte du chauffe-eau thermodynamique
(recommandation : câble flexible 2
embouts).
Dans ce cas, la sortie alarme est utilisée pour le
2e générateur de chaleur.
Ceci offre la possibilité de choisir entre la résis-
tance électrique intégrée ou le deuxième généra-
teur de chaleur (par ex. mode hiver/été). Par dé-
faut, la résistance électrique est sélectionnée
comme deuxième générateur de chaleur.
REMARQUE
Il est interdit de connecter 230 V à la sortie du 2e
générateur de chaleur. Destruction de la carte !
FD 0311
Français
1,5 mm² avec
x
Entrée
thermostat
Chaudière
Sonde deuxième
générateur de
chaleur
FR-11
