Français
8.2.
Raccordement au réseau de distribution d'eau
Il est impérativement nécessaire d'installer un module
de sécurité dans l'alimentation en eau froide (non
compris dans la livraison – accessoire spécial SVK 825
- 326660).
Ce groupe de sécurité doit être conforme aux normes
nationales et conforme à DIN 1988, partie 2 ;
DIN 4753, partie 1 et DIN EN 1488.
Le groupe de sécurité doit être monté le plus près
possible de l'alimentation en eau froide de l'appareil et
l'écoulement d'eau ne doit pas être gêné par des
pièces de robinetterie internes (vanne, réducteur de
pression, etc.).
La sortie de vidange du groupe de sécurité doit être
installée dans un environnement hors gel et présenter
une pente vers le bas.
La sortie de vidange du groupe de sécurité doit être
conçue conformément aux règlements DTU (Docu-
ments Techniques Unifiés) et ne doit jamais être obs-
truée. Elle doit être raccordée par un entonnoir (au
moins 20 mm d'air libre) à une conduite d'évacuation
verticale dont le diamètre doit être au moins égal à
celui de la conduite de raccordement de l'appareil.
Si la pression de l'alimentation en eau froide est supé-
rieure à 5 bar, un manodétendeur doit être installé en
amont du groupe de sécurité, sur le départ de l'instal-
lation principale (une pression de 3 à 4 bar est recom-
mandée).
Il est recommandé d'installer un robinet d'arrêt en
amont du groupe de sécurité.
Sur les installations
avec des tuyaux de faible diamètre,
avec robinet à bille en céramique,
il convient d'installer, le plus près possible près des
organes d'arrêt, des vannes pour éviter les coups de
bélier ou un vase d'expansion adapté à l'installation.

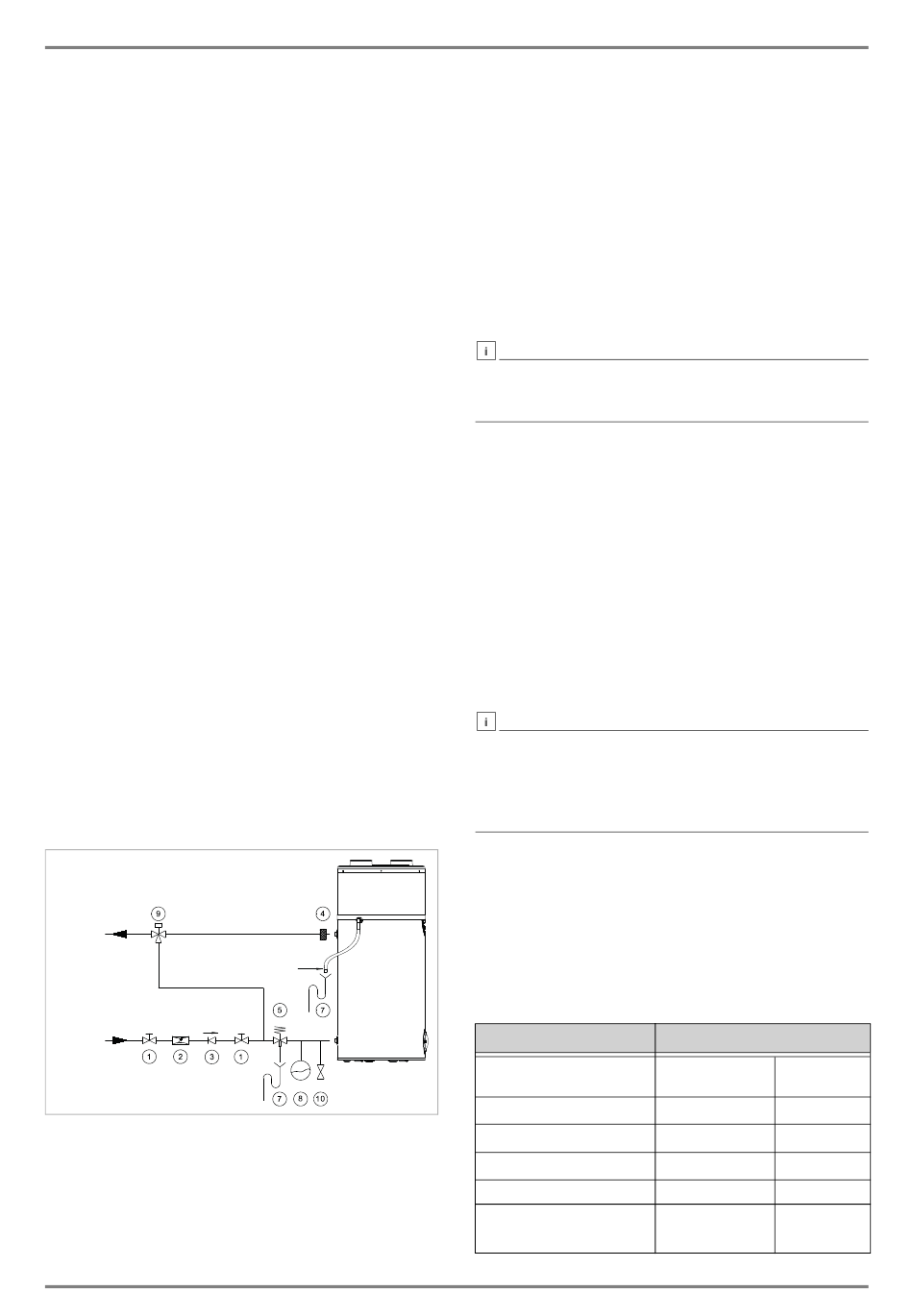

Schéma de raccordement
Eau chaude
sanitaire (ECS)
Eau froide
(EF)
1
Robinet d'arrêt
2
Manodétendeur
3
Clapet anti-retour
4
Douille diélectrique isolante, en option
5
Groupe de sécurité à membrane
FR-10
Flexible d'évacuation
des condensats
7
Siphon d'écoulement
8
Vase d'expansion
9
Mélangeur thermostatique
(protection contre les brûlures)
10
Robinet de purge
Les matériaux suivants doivent être utilisés pour le
circuit d'eau chaude :
Cuivre
Acier inoxydable
Laiton
Matière plastique
REMARQUE
Selon les matériaux utilisés pour le circuit d'eau
chaude sanitaire, des incompatibilités peuvent entraî-
ner des dommages dus à la corrosion.
C'est pourquoi le raccordement de l'appareil aux
conduites d'eau chaude sanitaire en cuivre doit impé-
rativement être effectué avec un raccord en fonte ou
en acier ou à l'aide de raccords diélectriques qui
évitent les ponts galvaniques (par ex. fer/cuivre).
Bien rincer la conduite d'alimentation avant de raccor-
der l'appareil à l'installation sanitaire afin d'éviter l'in-
troduction de pièces métalliques ou d'autres corps
étrangers dans l'appareil.
Les normes en vigueur sur l'emplacement d'installa-
tion doivent être respectées, notamment en ce qui
concerne les conditions sanitaires et les conditions de
sécurité de pression.
REMARQUE
La valeur maximale de la température de l'eau chaude
sanitaire aux points de prélèvement ne doit en aucun
cas dépasser 60 °C. Des mélangeurs thermostatiques
appropriés doivent être installés dans le départ d'eau
chaude sanitaire afin d'exclure tout risque de brûlure.
L'appareil fonctionne avec de l'eau d'une dureté mini-
male comprise entre 6,5 °dH et 17 °dH. En cas d'eau
particulièrement dure (dureté totale > 14 °dH), il est
recommandé d'utiliser un adoucisseur d'eau.
Le non-respect des conditions susmentionnées en-
traîne l'annulation de la garantie du ballon (les valeurs
sont valables pour une température de l'eau de
20 °C).
Résistance spécifique
Dureté de l'eau
CO
libre
2
++
Calcium (Ca
)
Sulfates (SO
--)
4
Chlorures (Cl-)
Sulfates et chlorures
--
-
(SO
+ Cl
)
4
FD 0311
Raccordement
2 200 V.cm < R < 4 500 V.cm
> 6,5 °dH
> 1,6 l éq.
< 17 °dH
< 15 mg/l
–
> 1,6 l éq.
> 4,5 °dH
< 2 l éq.
> 5,6 °dH
< 2 l éq.
> 5,6 °dH
< 3 l éq.
> 5,6 °dH
