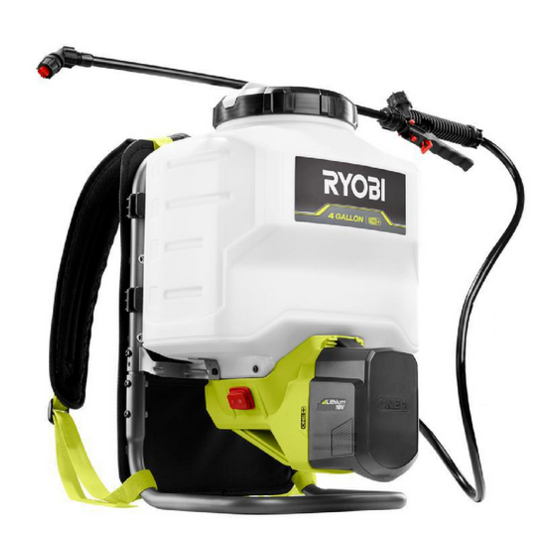

Pulvérisateur de produits chimiques dorsal 18 v
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
OPERATOR'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL OPERADOR
18 VOLT BACKPACK
CHEMICAL SPRAYER
PULVÉRISATEUR DE PRODUITS
CHIMIQUES DORSAL 18 V
ROCIADOR DE SUSTANCIAS
QUÍMICAS CON MOCHILA DE 18 V
P2804
Your chemical sprayer has been engineered and manufactured to our high standard for dependability, ease of operation,
and operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING:
manual before using this product.
SAVE THIS MANUAL FOR FUTURE REFERENCE
Le pulverisateur de produits chimiques a été conçue et fabriquée
conformément à nos strictes normes de fiabilité, simplicité d'emploi
et sécurité d'utilisation. Correctement entretenue, elle vous donnera
des années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
Pour réduire les risques de blessures, l'utilisateur doit lire
et veiller à bien comprendre le manuel d'utilisation avant
d'employer ce produit.
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
To reduce the risk of injury, the user must read and understand the operator's
Su rociador de sustancias químicas ha sido diseñada y fabricada de
conformidad con las estrictas normas para brindar fiabilidad, facili-
dad de uso y seguridad para el operador. Con el debido cuidado,
le brindará muchos años de sólido y eficiente funcionamiento.
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador antes de usar este
producto.
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
