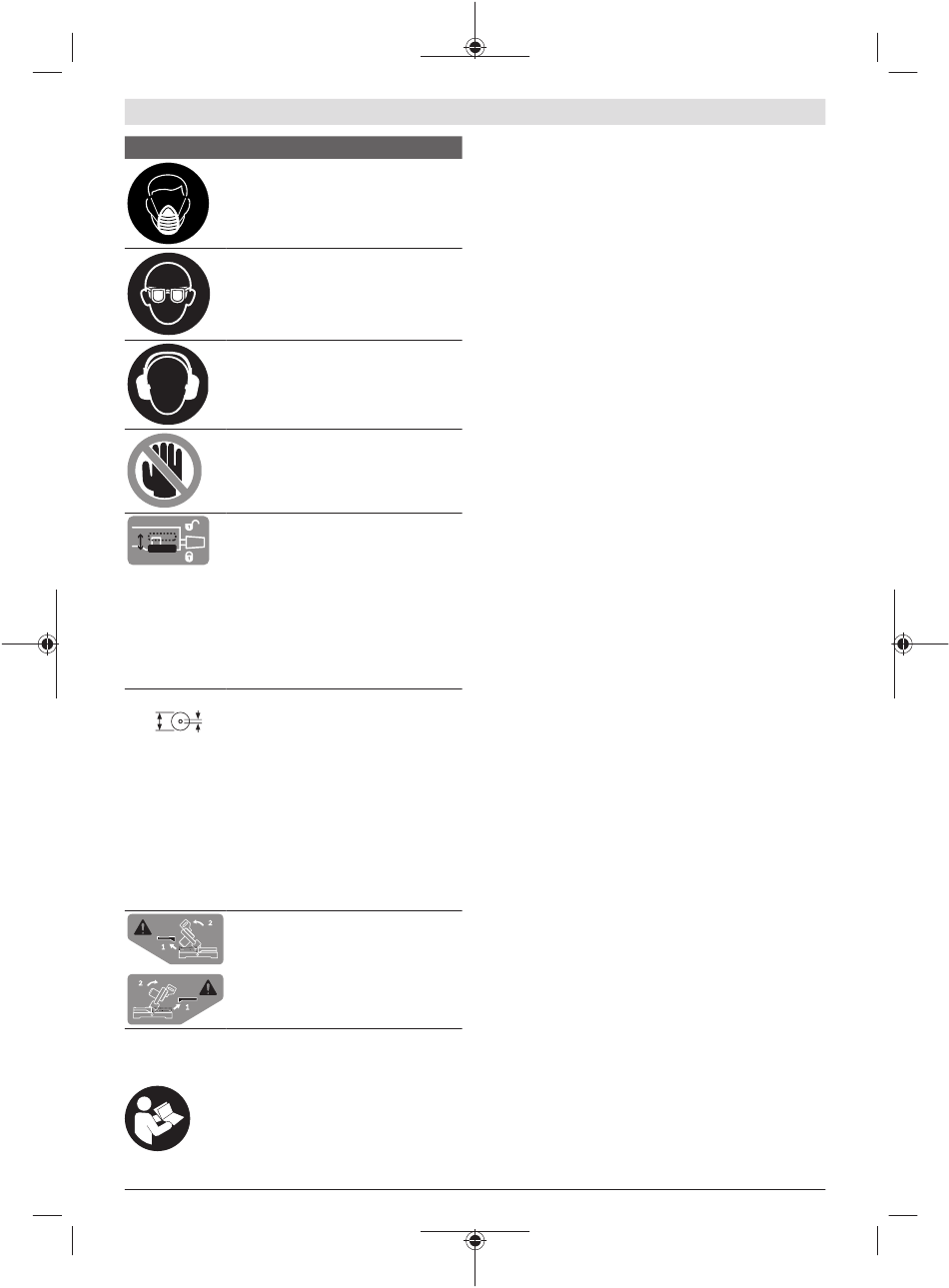

Simboli i njihovo značenje
Nosite zaštitnu masku za prašinu.
Nosite zaštitne naočare.
Nosite zaštitu za sluh. Uticaj buke može
da dovede do gubitka sluha.
Područje opasnosti! Držite ruke, prste
ili šake što je moguće dalje od ovog
područja.
Za podešavanje željenih vertikalnih
uglova iskošenja, ručica alata mora da
bude pokretljiva.
Taster za blokadu povučen nagore:
Mogu se podešavati vertikalni uglovi
iskošenja.
Taster za blokadu povučen nadole:
Podešeni vertikalni ugao iskošenja se
zadržava.
Obratite pažnju na dimenzije lista
testere. Prečnik otvora mora bez zazora
254 mm
30 mm
odgovarati vretenu alata. Ukoliko je
neophodno korišćenje reduktora,
obratite pažnju da dimenzije reduktora
odgovaraju debljini osnovnog lista i
prečniku otvora lista testere, kao i
prečniku vretena alata. Koristite po
mogućstvu reduktore koji su isporučeni
zajedno sa listovima testere.
Prečnik lista testere mora da odgovara
podatku na simbolu.
Kada sečete vertikalne uglove iskošenja,
levu odn. desnu podesivu graničnu šinu
morate ukloniti.
Opis proizvoda i primene
Pročitajte sve bezbednosne napomene i
uputstva. Propusti u poštovanju
bezbednosnih napomena i uputstava mogu da
prouzrokuju električni udar, požar i/ili teške
povrede.
Bosch Power Tools
Vodite računa o slikama u prednjem delu upustva za rad.
Upotreba prema svrsi
Električni alat je predviđen da kao stacionarni uređaj izvodi
uzdužne i poprečne rezove sa pravim postupkom reza u
drvetu. Pri tome su mogući horizontalni uglovi iskošenja od –
47° do +52° kao i vertikalni uglovi iskošenja od 45° (sa leve
strane) do 45° (sa desne strane).
Snaga električnog alata je dovoljna za testerisanje tvrdog i
mekog drveta, kao i iverica i fazer ploča.
Kod upotrebe odgovarajućih listova testere moguće je
testerisanje aluminijumskih profila i plastike.
Ovaj proizvod je potrošački laserski proizvod u skladu sa
standardom EN 50689.
Komponente sa slike
Označavanje brojevima prikazanih komponenata odnosi se
na prikaz električnog alata na grafičkoj stranici.
(1)
Zavrtanj za fiksiranje vučnog mehanizma
(2)
Vučni mehanizam
(3)
Pločica sa upozorenjem za laser
(4)
Transportna ručka
(5)
Drška
(6)
Blokada uključivanja prekidača za uključivanje/
isključivanje
(7)
Zaštitna hauba
(8)
Klateća zaštitna hauba
(9)
Otvori za montažu
(10)
Umetna ploča
(11)
Taster za blokadu za ugao iskošenja (horizontalan)
(12)
Točkić za fiksiranje za željeni ugao iskošenja
(horizontalan)
(13)
Taster za blokadu za ugao iskošenja (vertikalan)
(14)
Uglomer za ugao iskošenja (horizontalan)
(15)
Urezi za standardni ugao iskošenja (horizontalan)
(16)
Produžetak stola za testerisanje
(17)
Podloga radnog komada
(18)
Fiksna šina za zaustavljanje
(19)
Podesiva granična šina
(20)
Stega
(21)
Dugme za podešavanje ugla iskošenja od 0°
(vertikalno)
(22)
Graničnik za dubinu
(23)
Zavrtanj za podešavanje graničnika za dubinu
(24)
Ključ sa unutrašnjim šestougaonim urezom
(25)
Transportni osigurač
(26)
Graničnik za dužinu
Žlebovi za zahvatanje
(27)
(28)
Otvori za mogućnost horizontalnog fiksiranja
(29)
Sto za testerisanje
Srpski | 319
a)
1 609 92A 9G4 | (18.01.2024)
