140 | Norsk
– Legg inn den nye innleggsplaten, og stram skruene (60)
igjen.

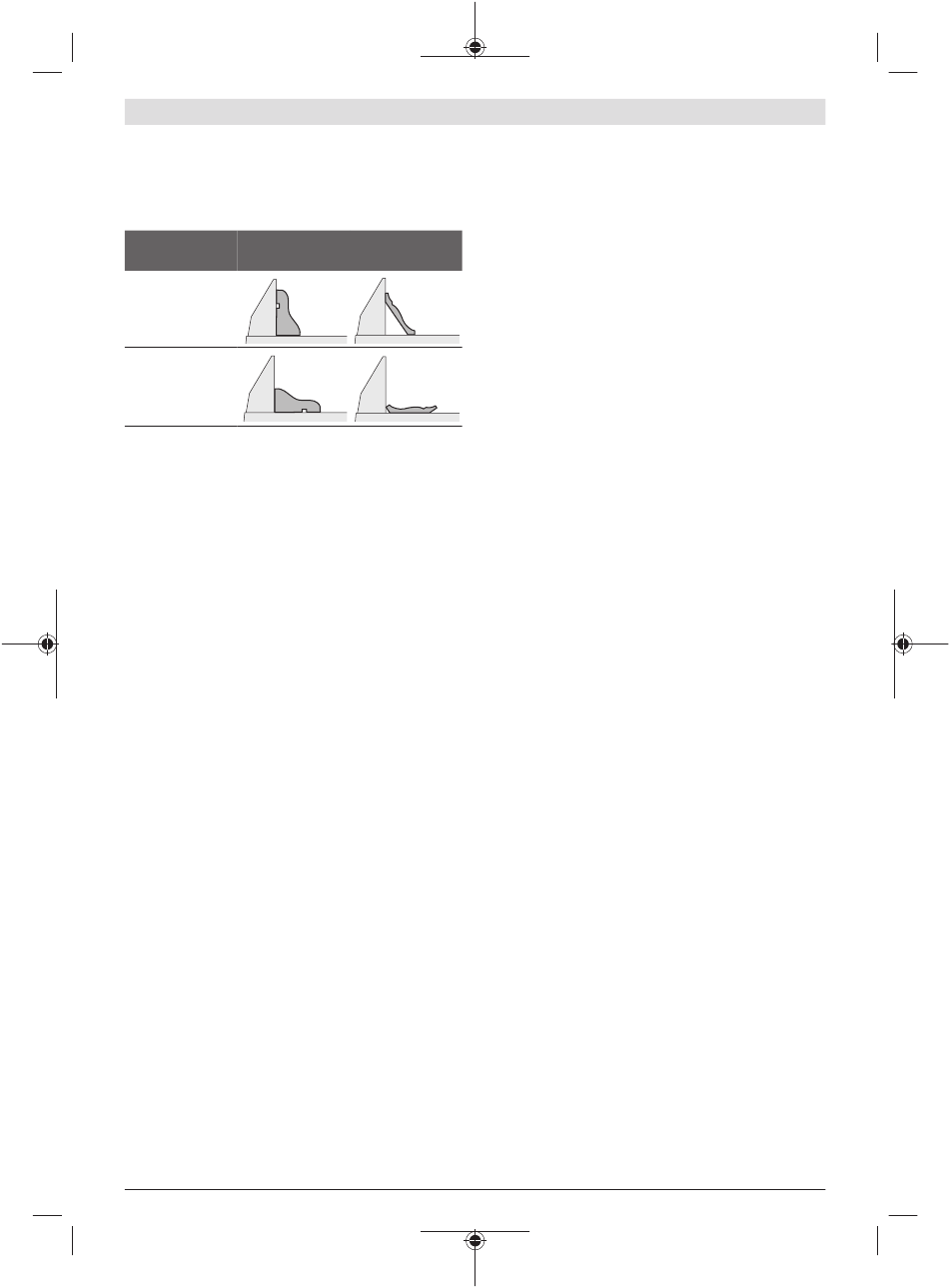

Bearbeide profillister
Du kan bearbeide profillister på to forskjellige måter:
Plassering av Gulvlist
arbeidsstykket
– satt mot
anleggsskinnen
– liggende flatt på
sagbordet
Dessuten kan du avhengig av bredden på profillisten utføre
snittene med eller uten sleideføring.
Prøv alltid den innstilte gjæringsvinkelen (horisontal og/eller
vertikal) på en trebit først.
Justering av laseren
Merknad: Elektroverktøyet må være koblet til
strømforsyningen når laserfunksjonen skal testes.
Mens du justerer laseren (f. eks. ved bevegelse av
u
verktøyarmen) må du aldri trykke på av/på-bryteren.
En utilsiktet start av elektroverktøyet kan føre til
personskader.
– Sett elektroverktøyet i arbeidsstilling.
– Drei sagbordet (29) til hakket (15) for 0°. Spaken må
låses ordentlig i hakket.
For å sikre presise snitt må du etter intensiv bruk kontrollere
laserstrålene og eventuelt stille inn på nytt.
Da trenger du erfaring og tilsvarende spesialverktøy.
Et Bosch-serviceverksted utfører disse arbeidene raskt og
pålitelig.
Kontrollere (se bilde S1)
– Tegn en rett sagelinje på emnet.
– Før verktøyarmen langsomt ned med håndtaket (5).
– Rett emnet slik opp at tennene til sagbladet er i flukt med
sagelinjen.
– Hold emnet fast i denne posisjonen, og før verktøyarmen
langsomt opp igjen.
– Spenn emnet fast.
– Slå på laserstrålen med bryteren (36).
Laserstrålen må være kant i kant med skjærelinjen på emnet
over hele lengden, også når verktøyarmen føres nedover.
Stille inn (se bilde S2)
– Drei justerskruen (61) med en egnet skrutrekker helt til
hele laserstrålen er parallell med sagelinjen på emnet.
Skruing mot urviserne beveger laserstrålen fra venstre mot
høyre, skruing med urviserne beveger laserstrålen fra høyre
mot venstre.
1 609 92A 9G4 | (18.01.2024)
Kontrollere og justere de grunnleggende
innstillingene
For å sikre presise snitt må du etter intensiv bruk kontrollere
elektroverktøyets grunninnstillinger og eventuelt innstille
disse.
Taklist
Hertil trenger du erfaring og tilsvarende spesialverktøy.
Et Bosch-serviceverksted utfører disse arbeidene raskt og
pålitelig.
Stille inn vertikal standard gjæringsvinkel 0°
– Sett elektroverktøyet i arbeidsstilling.
– Drei sagbordet (29) til hakket (15) for 0°. Spaken må
låses ordentlig i hakket.
– Trekk låseknappen (13) opp.
– Drei innstillingsknappen (21) litt mot venstre, og sving
verktøyarmen fra høyre og over 0°-posisjonen til den
låses hørbart i 0°-posisjonen.
– Trykk låseknappen (13) ned igjen.
Kontrollere (se bilde T1)
– Sett trekantvinkelen (62) med 90°-vinkelen i flukt med
sagbladet (49) mellom sagbordet (29) og sagbladet på
sagbordet (29).
Hele armen på trekantvinkelen må flukte med sagbladet
(49).
Stille inn (se bilde T2)
– Løsne kontramutteren til stoppskruen (63) med en vanlig
ring- eller fastnøkkel.
– Skru stoppskruen (63) inn eller ut til hele armen på
trekantvinkelen (62) flukter med sagbladet.
– Trykk låseknappen (13) ned igjen.
– Deretter strammer du kontramutteren til
stoppskruen (63) igjen.
Hvis ikke vinkelindikatoren (55) er på linje med 0°-merket på
skalaen (56) etter innstillingen, løsner du skruen (65) med
en vanlig stjerneskurtrekker og retter inn vinkelindikatoren
langs 0°-merket (se bilde W).
Stille inn vertikal standardgjæringsvinkel 45° (høyre)
– Sett elektroverktøyet i arbeidsstilling.
– Drei sagbordet (29) til hakket (15) for 0°. Spaken må
låses ordentlig i hakket.
– Fjern den høyre justerbare anleggsskinnen (19).
– Drei det høyre anlegget (41) helt til standardvinkelen 45°
låses ved pilmerket.
– Trekk låseknappen (13) opp.
– Drei innstillingsknappen (21) mot venstre, og sving
verktøyarmen mot høyre til den stopper med håndtaket
(5).
Kontrollere (se bilde U1)
– Sett trekantvinkelen (62) med 45°-vinkel i flukt med
sagbladet (49) mellom sagbordet (29) og sagbladet til
høyre på sagbordet.
Hele armen på trekantvinkelen må flukte med sagbladet
(49).
