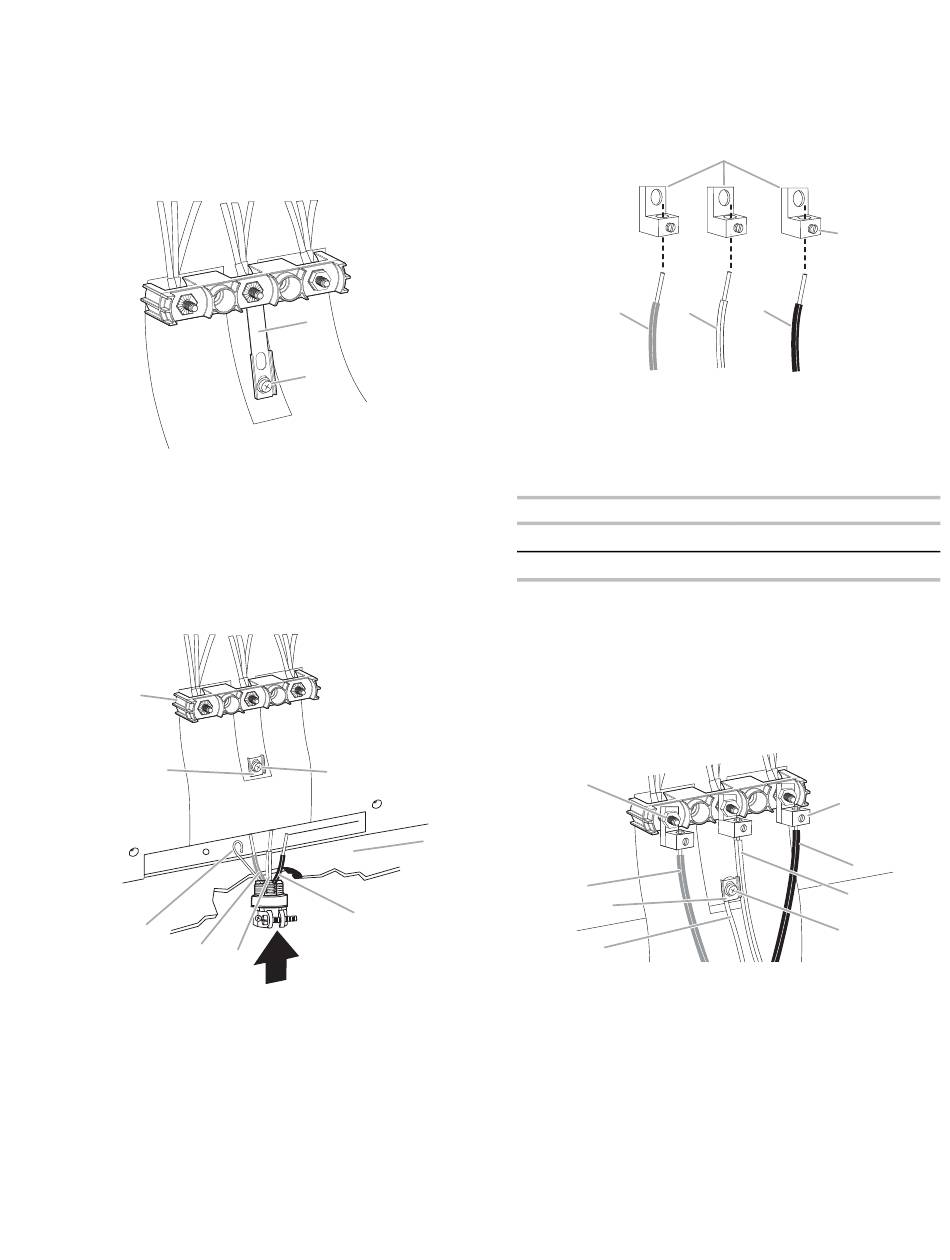

Conexión de 4 hilos: Cable directo
Use este método para:
� Nuevas instalaciones de circuito derivado (1996 NEC)
� Casas rodantes
� Vehículos de recreación
� En un área donde los códigos locales prohíban la conexión a
tierra a través del terminal neutro
1. Parte de la banda de conexión a tierra se debe recortar y
retirar.
A.
Banda de conexión a tierra
B.
Tornillo de puesta a tierra
2. Use un destornillador Phillips para retirar el tornillo de enlace
a tierra de la parte posterior de la estufa. Conserve el tornillo
de puesta a tierra y el extremo del hilo de conexión a tierra,
ubicado debajo del tornillo.
3. Pase los cables a través del protector de cables en la base de
la estufa. Deje la holgura suficiente como para fijar el
cableado al bloque de terminales con facilidad.
A
H
D
A.
Bloque de
terminales
B.
Tornillo de
puesta a tierra
C.
Placa de
cable/conducto
D.
Hilo desnudo de
conexión a tierra
(verde)
58
A
B
B
G
E
F
E. Hilo de línea 2 (rojo)
F. Hilo neutro (blanco)
G. Hilo de línea 1 (negro)
H. Pieza final de la banda de
conexión a tierra
4. Sujete las lengüetas de los terminales a los hilos de la línea 1
(negra), neutra (blanca) y línea 2 (roja). Afloje (no quite) el
tornillo opresor que está en el frente de la lengüeta del
terminal e inserte el extremo del hilo expuesto a través de la
base de las lengüetas de los terminales. Apriete con firmeza
el tornillo opresor con la torsión que se muestra en la tabla
Especificaciones de torsión para hilos desnudos.
C
A.
B.
C.
Especificaciones de torsión para hilos desnudos
Calibre del hilo
Cobre, calibre 8
Aluminio, calibre 6
5. Use un destornillador hexagonal o Phillips para conectar el
hilo a tierra (verde) desnudo a la estufa con el tornillo de
enlace a tierra y la sección del enlace a tierra. Inserte el
tornillo de conexión a tierra a través de la pieza final de la
banda de conexión a tierra y el cable de tierra verde. Debe
sujetarse primero el hilo de puesta a tierra.
6. Use una llave para tuercas de 3/8" (9,5 mm) para conectar el
hilo neutro (blanco) al poste central del bloque de terminales
con una de las tuercas hexagonales de 10-32.
A
C
B
H
C
A.
B.
C.
D.
7. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a
los postes externos del bloque de terminales con tuercas
hexagonales 10-32.
8. Con una llave de torsión apriete las tuercas hexagonales a un
torque recomendado de 20 lb.-pulg. (2,3 Nm).
A
D
E
D. Hilo neutro (blanco)
Lengüeta de
E. Hilo de línea 1 (negro)
terminal
Tornillo opresor
Hilo de línea 2
(rojo)
Par de torsión
25 lb-in (2,8 Nm)
35 lb-in (4,0 Nm)
E. Hilo neutro (blanco)
Tuerca hexagonal
F. Línea 1 (negra)
10-32
G. Lengüeta de terminal
Línea 2 (roja)
H. Pieza final de la banda
Hilo desnudo de
de conexión a tierra
conexión a tierra
(verde)
Tornillo de puesta a
tierra
B
G
F
E
D
