INSTRUCCIONES DE
INSTALACIÓN
REQUISITOS
Herramientas y piezas
Reúna las herramientas y las piezas necesarias antes de
comenzar la instalación. Lea y siga las instrucciones provistas
con cualquiera de las herramientas detalladas aquí.
Herramientas necesarias
� Cinta métrica
� Destornillador de cabeza
plana
� Destornillador Phillips
� Nivel
� Martillo
� Taladro manual o eléctrico
� Llave o pinzas
� Marcador o lápiz
� Linterna
� Llave de torsión
Piezas suministradas
Verifique que estén todas las piezas.
� 3 tuercas hexagonales de 10-32 (sujetas a la caja de terminal)
� 3 talones terminales

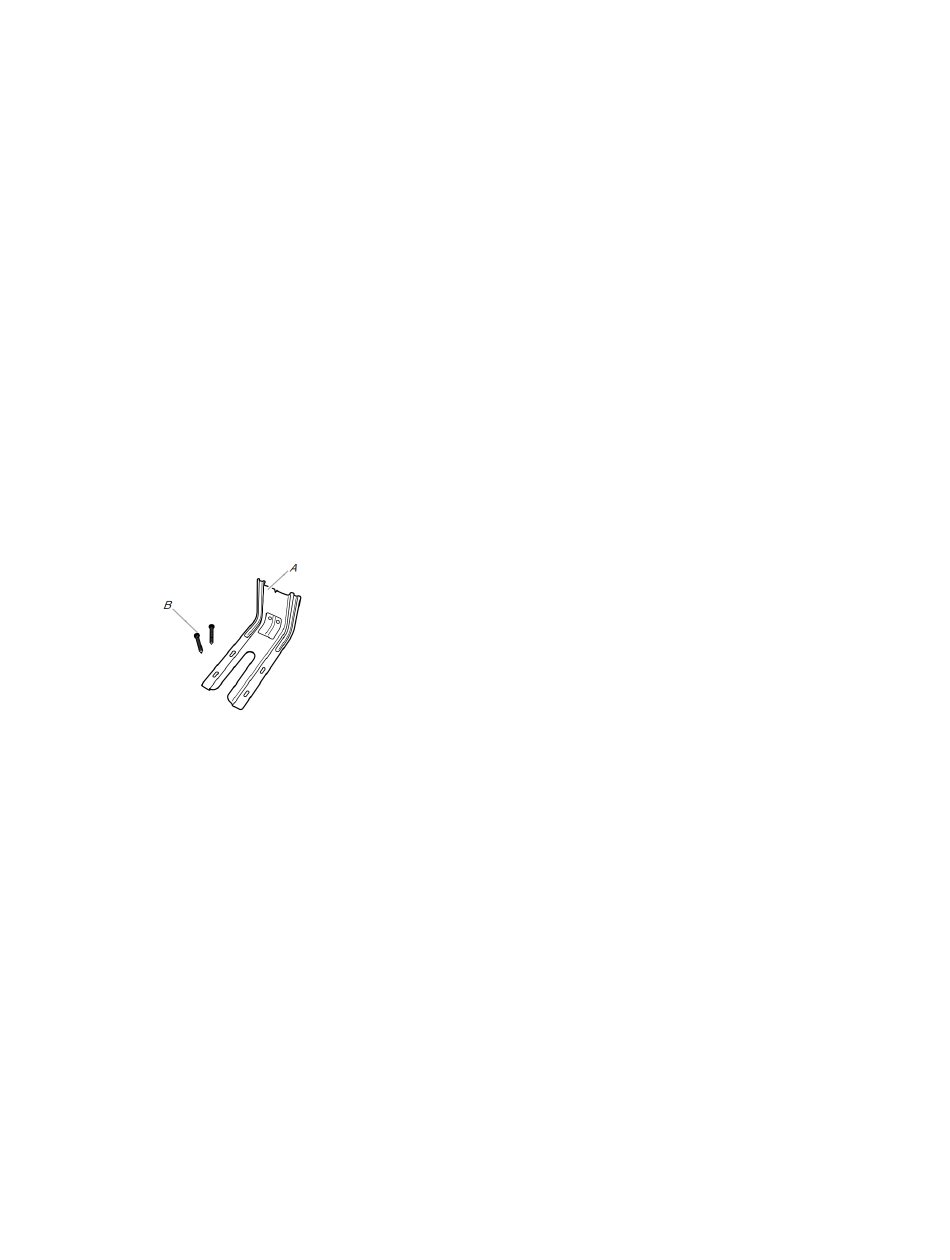

A.
Soporte antivuelco
B.
Tornillos n.° 12 x 1
� El soporte antivuelco debe estar montado firmemente al piso o
a la pared. Según el espesor del piso, es posible que sea
necesario utilizar tornillos más largos para sujetar el soporte al
piso.
Piezas necesarias
Si se usa un kit de cable de suministro eléctrico:
� Un kit de cable de suministro eléctrico homologado por UL
marcado para uso con estufas. El cable debe estar clasificado
para 250 V como mínimo, 40 A o 50 A, marcado para el uso
con una abertura de conexión de diámetro nominal de 1
(3,5 cm) y debe terminar en terminales de anillo o de horquilla
con extremo abierto con los extremos vueltos hacia arriba.
� Un protector de cables que esté en la lista de UL.
Verifique los códigos locales. Compruebe el suministro eléctrico
existente. Consulte la sección "Requisitos eléctricos" apropiada.
Es recomendable que todas las conexiones eléctricas sean
hechas por un instalador eléctrico calificado autorizado.
NOTA: Asegúrese de comprar únicamente piezas y accesorios
Whirlpool certificados de fábrica para su electrodoméstico. Su
instalación puede requerir piezas adicionales. Para pedirlas,
consulte la información de contacto que figura en la Guía de inicio
rápido.
48
� Cinta adhesiva protectora
� Trinquete de 1/4" (6,4 mm)
� Llave para tuercas de 1/4"
(6,4 mm)
� Llave para tuercas de 3/8"
(9,5 mm) y 5/16"
(8 mm)
� Broca de 1/8" (3,2 mm)
(para pisos de madera)
� Alicate para latón o
cortacables grande (para
cortar la banda de conexión
a tierra de ser necesario)
5
/
" (41 mm) (2)
8
Requisitos de ubicación
IMPORTANTE: Respete todos los códigos y las ordenanzas
vigentes.
� Para eliminar el riesgo de quemaduras o incendio al buscar
artículos encima de unidades con la superficie caliente, deberá
evitarse el uso de gabinetes de almacenamiento encima de las
unidades. Si van a proveerse gabinetes de almacenamiento,
puede reducir el riesgo instalando una campana de estufa que
se proyecte horizontalmente un mínimo de 5" (12,7 cm)
sobresaliendo de la base de los gabinetes.
� Es responsabilidad del instalador cumplir con los espacios de
instalación especificados en la placa que indica
modelo/serie/valores nominales. La placa que indica modelo/
serie/valores nominales está ubicada en el marco detrás de
una esquina superior de la puerta o en alguno de los costados
del cajón.
� La estufa debe ubicarse en un lugar conveniente para su uso.
� Las instalaciones empotradas deben dejar completamente
encerrados los lados y la parte posterior de la estufa.
� Todas las aberturas en la pared o en el piso en donde se
instalará la estufa deben estar selladas.
� Deben usarse las dimensiones de la abertura del gabinete que
se muestran. Las dimensiones proporcionadas son los
espacios mínimos.
� Debe instalarse el soporte antivuelco. Para instalar el soporte
antivuelco enviado con la estufa, consulte la sección
"Instalación del soporte antivuelco".
� Se requiere un suministro eléctrico conectado a tierra.
Consulte la sección "Requisitos eléctricos" apropiada.
� Póngase en contacto con un instalador de revestimiento de
pisos competente para verificar que el revestimiento del piso
pueda soportar por lo menos 200 °F (93 °C).
� Use una almohadilla aislante o una madera laminada de
1/4" (0,64 mm) debajo de la estufa si la va a instalar sobre una
alfombra.
IMPORTANTE: Para evitar daños a los gabinetes, consulte al
constructor o al proveedor de los gabinetes para asegurarse de
que los materiales empleados no cambien de color, no se
desprenda el laminado ni sufran ningún otro tipo de daño. Este
horno fue diseñado de acuerdo con los requisitos de UL y CSA
International y cumple con las temperaturas máximas permitidas
para gabinetes de madera de 194 °F (90 °C).
Requisitos de instalación adicionales para casas rodantes
La instalación de esta estufa debe ajustarse a la Norma para la
construcción y la seguridad de casas fabricadas, título 24 CFR,
parte 3280 (antes, Norma federal para la construcción y la
seguridad de casas rodantes, título 24, HUD parte 280). Cuando
no sea aplicable esa norma, use la Norma para instalaciones en
casas fabricadas, ANSI A225.1/NFPA 501A o cumpla los códigos
locales.
3
⁄
"
8
En Canadá, la instalación de esta estufa debe hacerse conforme
con las normas vigentes de CAN/CSA-Z240.1- su edición más
reciente o con los códigos locales.
Las instalaciones en casas rodantes necesitan:
� Cuando se instale esta estufa en una casa rodante, deberá
asegurarse según las instrucciones de este documento.
� Para la instalación en una casa rodante, deberá usarse un
cable de suministro eléctrico de cuatro hilos. Deberá revisarse
el cableado del aparato. Consulte la sección "Conexión
eléctrica, EE.UU. solamente".
