Conexión de 3 hilos: Cable de suministro eléctrico
Use este método solamente si los códigos locales permiten
conectar el conductor a tierra del chasis al hilo neutro del cable de
suministro eléctrico.

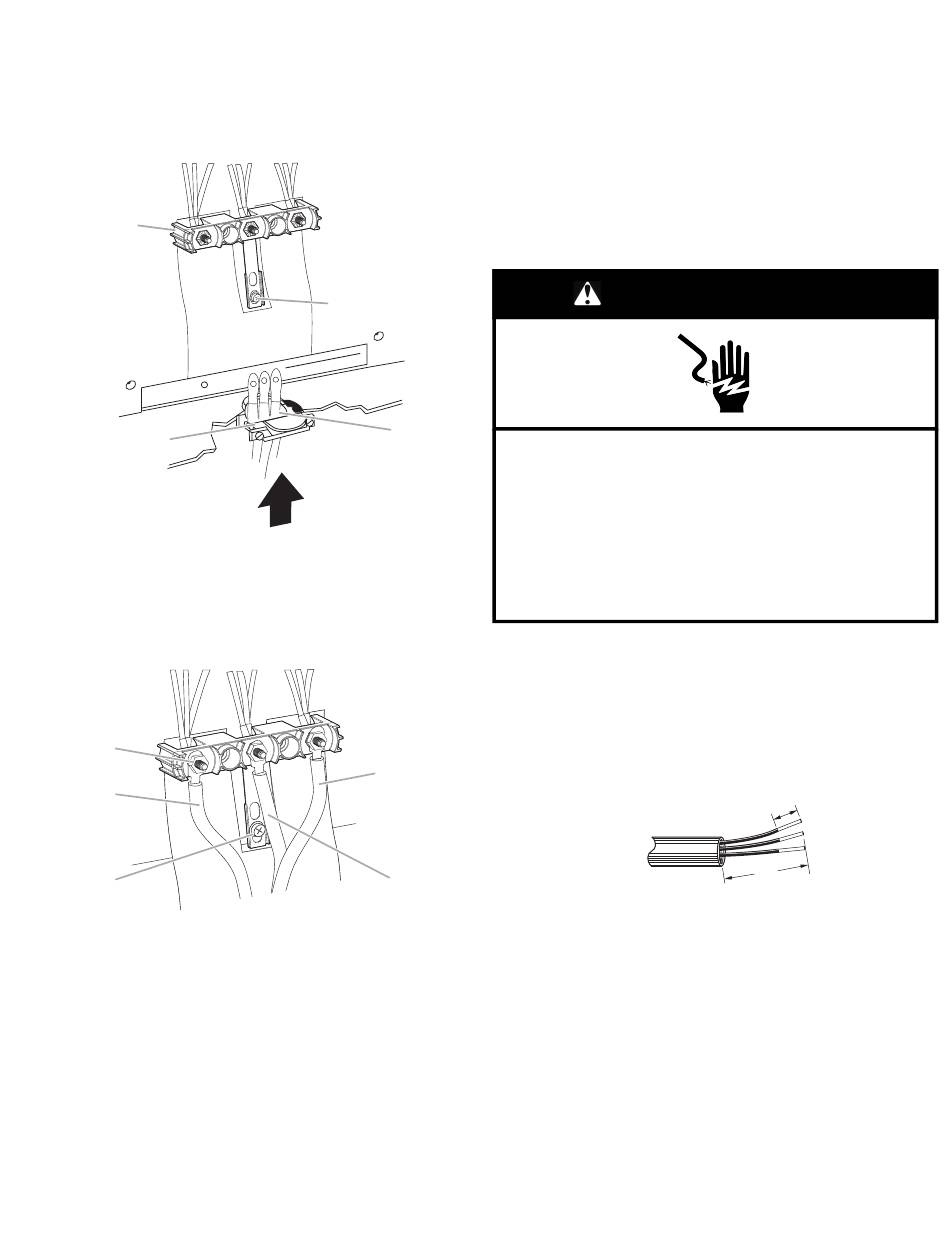

1. Pase el cable de suministro eléctrico a través del protector de
cables en la placa del cable/conducto en la base de la estufa.
Deje el hilo lo suficientemente flojo para poder conectar el
cableado al bloque de terminales.
A
C
A.
Bloque de
terminales
B.
Tornillo de
puesta a tierra
2. Use una llave para tuercas de 3/8" (9,5 mm) para conectar el
hilo neutro (blanco) al poste central del bloque de terminales
con una de las tuercas hexagonales de 10-32.
A
B
C
A.
Tuerca
hexagonal 10-32
B.
Línea 2 (roja)
C.
Tornillo de
puesta a tierra
3. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a
los postes externos del bloque de terminales con tuercas
hexagonales 10-32.
B
D
C. Protector de cables
homologado por UL
D. Hilos del cable de suministro
eléctrico, abertura grande
E
D
D. Hilo neutro (blanco)
E. Línea 1 (negra)
4. Con una llave de torsión apriete las tuercas hexagonales a un
torque recomendado de 20 lb.-pulg. (2,3 Nm).
NOTA: Para reemplazar el cable de suministro eléctrico, use
únicamente un cable eléctrico clasificado para 250 V como
mínimo, 40 A o 50 A, marcado para uso con una abertura de
conexión de 1
3
⁄
" (3,5 cm) de diámetro nominal, con
8
terminales de anillo y marcado para uso con estufas.
5. Apriete los tornillos del protector de cables.
IMPORTANTE: Verifique el apriete de las tuercas
hexagonales.
6. Vuelva a colocar la tapa de acceso del bloque de terminal.
7. Reconecte el suministro eléctrico.
Cable directo
ADVERTENCIA
Peligro de choque eléctrico
Desconecte el suministro eléctrico antes de realizar el
servicio.
Use un cable de cobre de calibre 8 o un cable de
aluminio de calibre 6.
Conecte la estufa a tierra.
No seguir estas instrucciones puede ocasionar la
muerte, incendio o choque eléctrico.
Instalación de cable directo: Cable de cobre o
aluminio
Esta estufa se puede conectar directamente a la desconexión con
fusible o a la caja de disyuntores. Según el suministro eléctrico
que tenga, realice la conexión de 3 o de 4 hilos necesaria.
1. Pele el recubrimiento exterior 3" (7,6 cm) para que los hilos
queden expuestos. Pele 1" (2,5 cm) del aislamiento en el
extremo de cada hilo.
A.
3/8" (1 cm)
B.
3" (7,6 cm)
2. Deje suficiente holgura en el hilo como para fijar el bloque de
terminales del cableado con facilidad.
3. Complete la conexión eléctrica de acuerdo con el tipo de
suministro que usted tenga.
4 hilos (recomendado)
3 hilos (si la conexión de 4 hilos no está disponible)
A
B
57
