3.3
Réducteurs avec carter thermique /HT
Le tableau est valable uniquement pour le transport avec les quatre points d'an-
crage [1] et sans composant d'adaptation, comme p. ex. la chaise moteur, le support,
les systèmes de refroidissement externes.
Le transport à l'aide de deux points d'ancrage n'est pas autorisé avec des anneaux de
levage (DIN 580 / DIN 582).

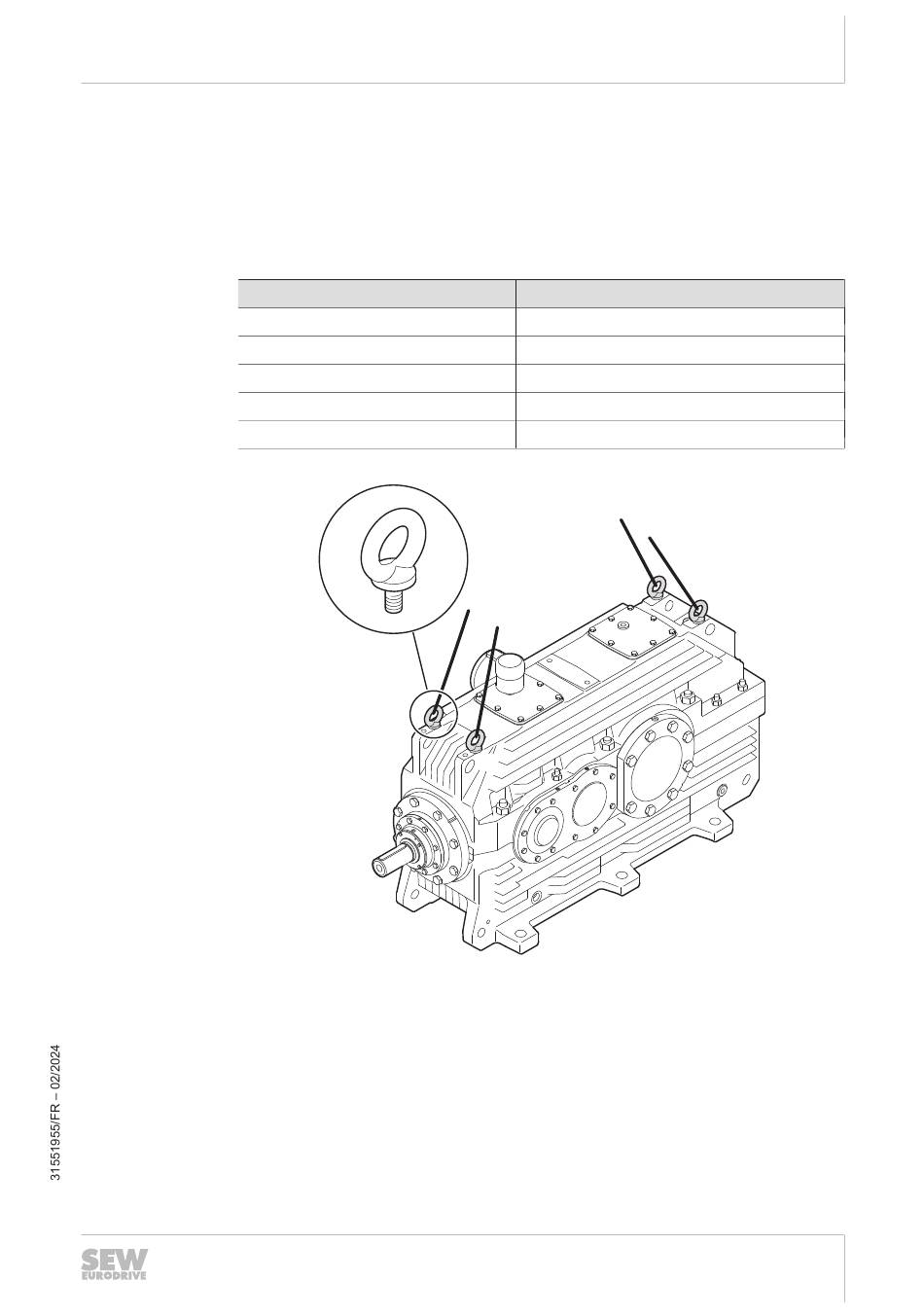

L'illustration suivante montre, à titre d'exemple, comment transporter le réducteur.
Notice de montage et d'exploitation – Réducteurs à engrenages cylindriques et réducteurs à couple
Taille
X220 – 230
X240 – 250
X260 – 280
X290 – 300
X310 – 320
[1]
[1]
Transport et stockage
Réducteurs avec carter thermique /HT
Filetage
4 × M24
4 × M30
4 × M30
4 × M36
4 × M36
[1]
[1]
9007214773115531
conique série X..e
3
25
