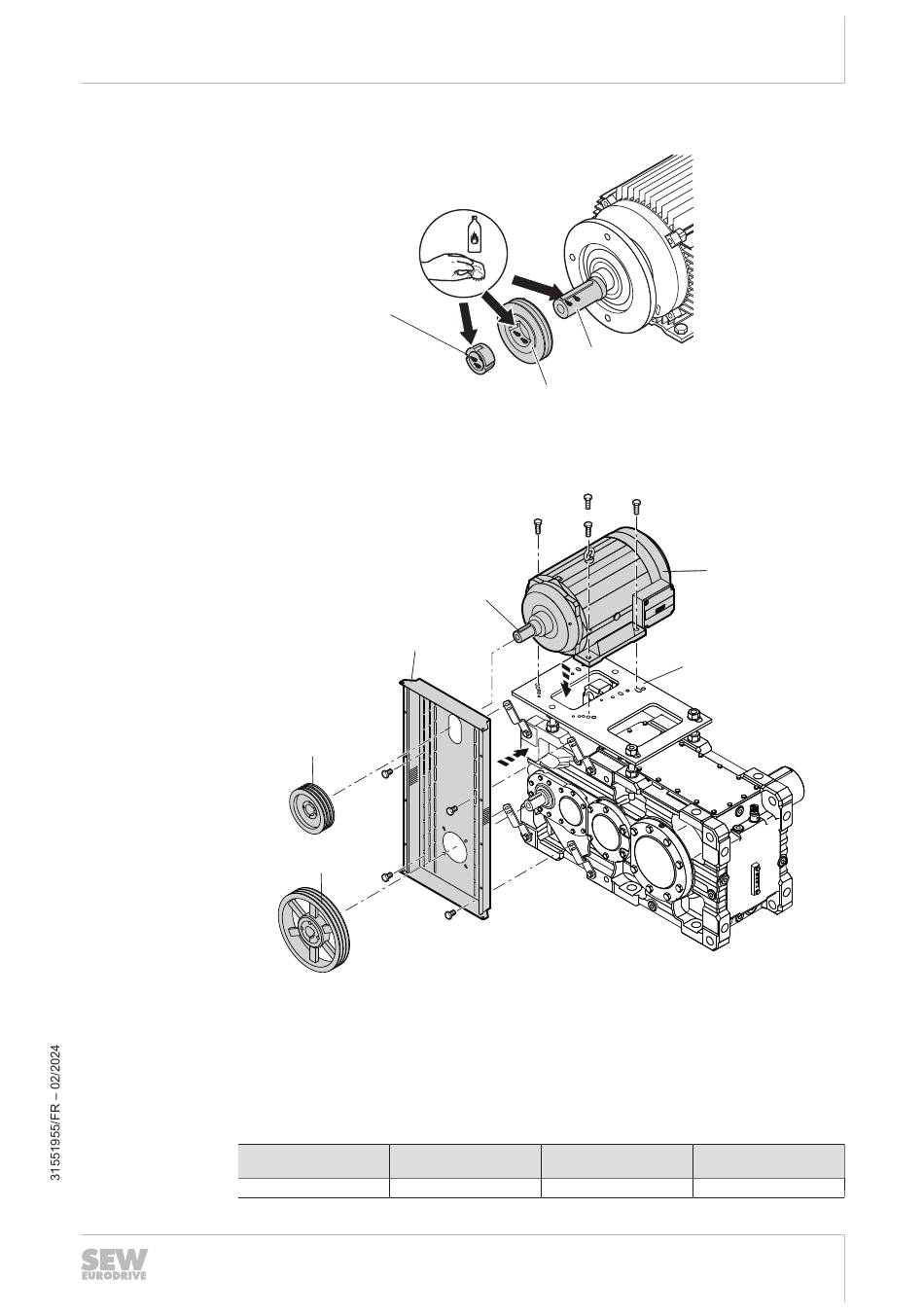

2. Nettoyer et dégraisser les arbres [4], les moyeux coniques [5] et les poulies [6].
[5]
3. Fixer le cache de protection [3] pour la poulie sur les supports prévus à cet effet.
Tenir compte de l'accès de réglage nécessaire et du sens d'ouverture du cache
souhaité pour la mise en place et la tension de la courroie.
[6]
[6]
4. Mettre en place les poulies [6] avec moyeux coniques sur l'arbre réducteur et
l'arbre moteur [4]. Lubrifier légèrement les vis des moyeux coniques, garnir de
graisse les perçages non utilisés afin de les protéger contre les éventuels dépôts
de saleté. Serrer régulièrement les vis des moyeux coniques [5]. Renforcer le posi-
tionnement en donnant de légers coups contre le moyeu pendant la phase de
serrage.
Le tableau ci-dessous indique les couples de serrage pour les moyeux coniques [5].
Cotes
TB 1008, 1108
Notice de montage et d'exploitation – Réducteurs à engrenages cylindriques et réducteurs à couple
Transmissions sur arbre d'entrée par courroie /VBD
[6]
[4]
[3]
Cote sur plats
Nombre de vis
3
Installation et montage
[4]
9007200277406091
[1]
[2]
18014399532143243
Couple de serrage en
Nm
2
5.7
conique série X..e
6
187
