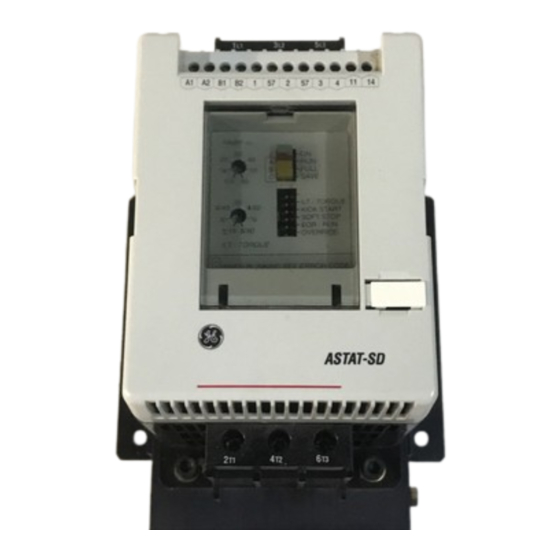

Demarreur progressif statique
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
REMARQUES
1. Lisez ce manuel attentivement avant la mise en marche de l'appareil. Gardez-le
soigneusement en tant qu'œuvre de référence.
2. Donnez ce manuel à l'utilisateur final de l'appareil
3. Marquage CE
En cas d'installation d'un ASTAT-SD dans des pays de l'Union Européenne, la
compatibilité EMC est requise. ASTAT-SD est en accordance avec les normes
EN 50081-2 et EN 50082-2
4. Notre société se réserve le droit de modifier ou d'éliminer à tout moment et sans préavis,
les modèles ou sous-ensembles décrits ou illustré dans le présent catalogue, soit pour
améliorer, soit pour toute exigence de caractère constructif ou commercial.
DEMARREUR PROGRESSIF
STATIQUE
ASTAT-SD
MANUEL D'UTILISATION
GE Power Controls
ASTAT-SD
B
1

Publicité

Table des Matières
loading

Manuels Connexes pour GE ASTAT-SD

Sommaire des Matières pour GE ASTAT-SD

  • Page 1 2. Donnez ce manuel à l’utilisateur final de l’appareil 3. Marquage CE En cas d’installation d’un ASTAT-SD dans des pays de l’Union Européenne, la compatibilité EMC est requise. ASTAT-SD est en accordance avec les normes EN 50081-2 et EN 50082-2 4.
  • Page 2 ASTAT-SD Notes...

  • Page 3: Table Des Matières

    ASTAT-SD SOMMAIRE Chapitre 1. Types et puissance ........................B.4 1.1. Selon IEC ............................. B.4 1.2. Selon UL .............................. B.4 Chapitre 2. Données techniques ........................B.5 2.1. Spécifications générales ........................B.5 2.2. Modes de fonctionnement ........................B.6 2.3. Schémas de raccordement ......................... B.7 Chapitre 3.

  • Page 4: Chapitre 1. Types Et Puissance

    ASTAT-SD 1. Types et puissance 1.1. Selon IEC Courant Courant Intensité nominale Grande intensité Référence Poids nominal démar. 220V/ 380V/ 440V 480V/ 220V/ 380V/ 440V/ 480V/ max. 240V 415V 500V 240V 415V 500V Refroidissement par convection naturelle - IP20 QS© © © © © BNA QS©...

  • Page 5: Chapitre 2. Données Techniques

    ASTAT-SD 2. Données techniques 2.1. Spécifications générales Contrôle Circuit de contrôle Digital à microprocesseur. Rampe de démarrage avec augmen- tation progressive de la tension ou par limitation de courant Tension initiale 40 à 90 % Un Couple de démarrage 15 à 80 % M direct start Impulsion de démarrage...

  • Page 6: Modes De Fonctionnement

    ASTAT-SD 2.2. Modes de fonctionnement avec panneau de contrôle analogique Rampe initiale 5 cycles de réseau Tension initiale (socle) 40 à 90% Un (ajustable) Impulsion de démarrage 90% Un (choix) Rampe d’accélération 0.5 à 60 s (ajustable) Augmentation rapide de la tension lorsque le moteur atteint la vitesse nominale Limitation courant 2 à...

  • Page 7: Schémas De Raccordement

    ASTAT-SD 2.3. Schémas de raccordement Commande par boutons-poussoirs Commande pour contact permanent Alimentation Alimentation 110/120V AC 110/120V AC Marche/ Arrêt Marche Arrêt Alimentation Alimentation 220/240V AC 220/240V AC Commande par boutons-poussoirs et Commande par contact permanent et contacteur de ligne...

  • Page 8: Chapitre 3. Mise En Marche

    ASTAT-SD 3. Mise en marche 3.1. Equipement d’installation ATTENTION! DEBRANCHER DU RESEAU AVANT DE MANIPULER L’EQUIPEMENT. SEUL LE PERSONNEL SPECIALISE INSTALLERA L’EQUIPEMENT APRES AVOIR LU LE MANUEL D’INSTALLATION. L’UTILISATEUR SEUL AURA LA RESPONSABILITE EN CAS DE BLESSURE OU DE DOMMAGE DU MATERIEL, CAUSE PAR UN MAUVAIS USAGE DE L’EQUIPEMENT.

  • Page 9: Dimensions

    ASTAT-SD 3.2. Dimensions Type BNA 150 © © © © © DNA 150 © © © © © FNA 180 © © © © © GNA 180 © © © © © © © © © © 3.3. Puissance dissipée à 100% du courant nominal...

  • Page 10: Description Panneau De Contrôle

    ASTAT-SD 3.5. Description panneau de contrôle Potentiomètres ILT / TORQUE Limitation de courant (2 - 5 Ir) / Couple de démarrage (15 - 80% DOL), selon la position des microrupteurs ILT / TORQUE RAMP Temps de démarrage (en secondes) (t...

  • Page 11: Mise En Marche

    ASTAT-SD 3.6. Mise en marche Vérifiez si le câblage de l’équipement correspond à un des schémas d’application recommandes. Vérifiez si le câblage effectué 110/120V AC 220/240V AC 110/120V ac 220/240V ac correspond à la tension de contrôle utilisée. Réglez les paramètres de démarrage...

  • Page 12: Détection D'erreurs

    ASTAT-SD 3.7. Détection d’erreurs Symptôme ou défaut Cause possible Mesures à prendre Absence de tension de contrôle Vérifiez le câblage et la tension de contrôle Affichage éteint Fusible F1 défectueux Vérifiez et remplacez F1 L’équipement ne répond pas Fusible F2 défectueux Vérifiez et remplacez F2...
