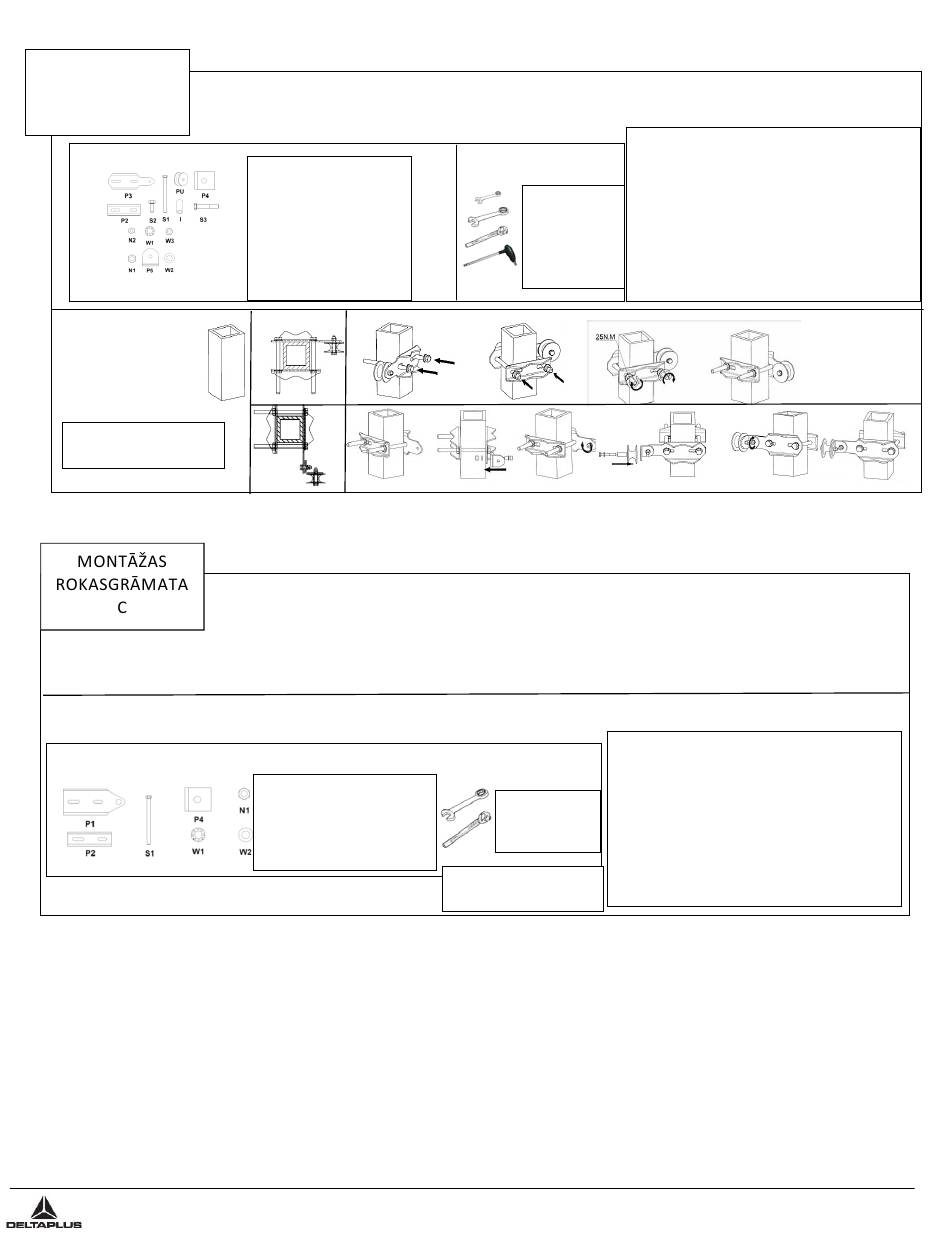

MONTĀŽAS
ROKASGRĀMATA
B
AN802 sastāvdaļas
1/ Taisnstūra struktūra
1 x dinamometričnim ključem 17,
lai pārbaudītu pievilkšanas griezes
momentu
Lai instalētu apakšējo saslēgumu AN801UNI, rīkoties tāpat kā ar augšējo stiprinājumu AN801UNI
AN801UNI sastāvdaļas
2
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
www.deltaplus.eu
AN802/MONTĀŽA
1 x P3: Stiprinājuma plāksne
1 x P2: Stiprinājuma plāksne
2 x P4: Mazā stiprinājuma plāksne
1 x P5: Atsperes plāksnīte
2 x S1: Bultskrūve M12 x 160mm
1 x S2: Bultskrūve M8 x 20mm
1 x S3: Bultskrūve M8x45mm
4 x W1: Pašbloķējošā blīve D12
4 x W2: Blīve D12
6 x N1: Uzgrieznis M12
AN801UNI/MONTĀŽA - Apakšējais saslēgums
1 x P1:
Stiprinājuma plāksne 1
1 x P2:
Stiprinājuma plāksne 2
2 x S1:
Bultskrūve 12 x160mm
4 x W1: Pašbloķējošās blīves D12
4 x W2:
Blīve D12
6 x N1:
Uzgrieznis M12
AN801-AN802- ASSEMBLY GUIDES - (LV) -
Darbarīku komplekts instalēšanai
1 x ključ št. 13
1 x ključ št. 19
1 x
dinamometričnim
ključem 19
1 x 6. izmēra Allen
atslēga
Darbarīku komplekts instalēšanai
1 x ključ št. 19
1 x
dinamometričnim
ključem 19
1 x dinamometričnim ključem 17,
lai pārbaudītu pievilkšanas griezes
momentu
Priporočila
- Tā pati procedūra, kas augšējam AN801UNI
- Ar piesardzību jāseko katras struktūras veidam ieteiktajām montāžas
norādēm
- Visas bultskrūves/uzgriežņus jāskrūvē ar dinamometriskās atslēgas
palīdzību, lai nodrošinātu pievilkšanas griezes momentu.
- Var izmantot stipru līmi, lai nostiprinātu uzgriežņus.
- Visos gadījumos stiprinājuma plāksnēm P2 un P3 jābūt paralēlām.
- Atbalsta punktu novietot uz struktūras, ja iespējams, tad tieši virs
šķērskoka, ja lieto uz pieslienamām kāpnēm
Priporočila
- Tā pati procedūra, kas augšējam stiprinājumam AN801UNI
- Ar piesardzību jāseko katras struktūras veidam ieteiktajām montāžas
norādēm
- Visas bultskrūves/uzgriežņus jāskrūvē ar dinamometriskās atslēgas
palīdzību, lai nodrošinātu pievilkšanas griezes momentu.
- Var izmantot stipru līmi, lai nostiprinātu uzgriežņus.
- Visos gadījumos stiprinājuma plāksnēm 1 un 2 jābūt paralēlām.
- Atbalsta punktu novietot uz struktūras, ja iespējams, tad tieši virs
šķērskoka, ja lieto uz pieslienamām kāpnēm
UPDATE : 13/10/2020
