ΟΔΗΓΟΣ
ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ
D
Εξαρτήματα του συστήματος τάνυσης
3
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
www.deltaplus.eu
AN801TEN/ΣΥΝΑΡΜΟΛΟΓΗΣΗ
P6 : Εισάγετε ακίδα τοποθέτησης
1 x T
: Τάνυση ελατηρίου
2 x N1 : παξιμάδι M12
1 x A1 : Βίδα αγκύρωσης M12
1 x W2 : ροδέλα D12
2 x V : Καλώδιο σφιγκτήρα
1 x R : Βρόχος χιτωνίου δαχτυλήθρας

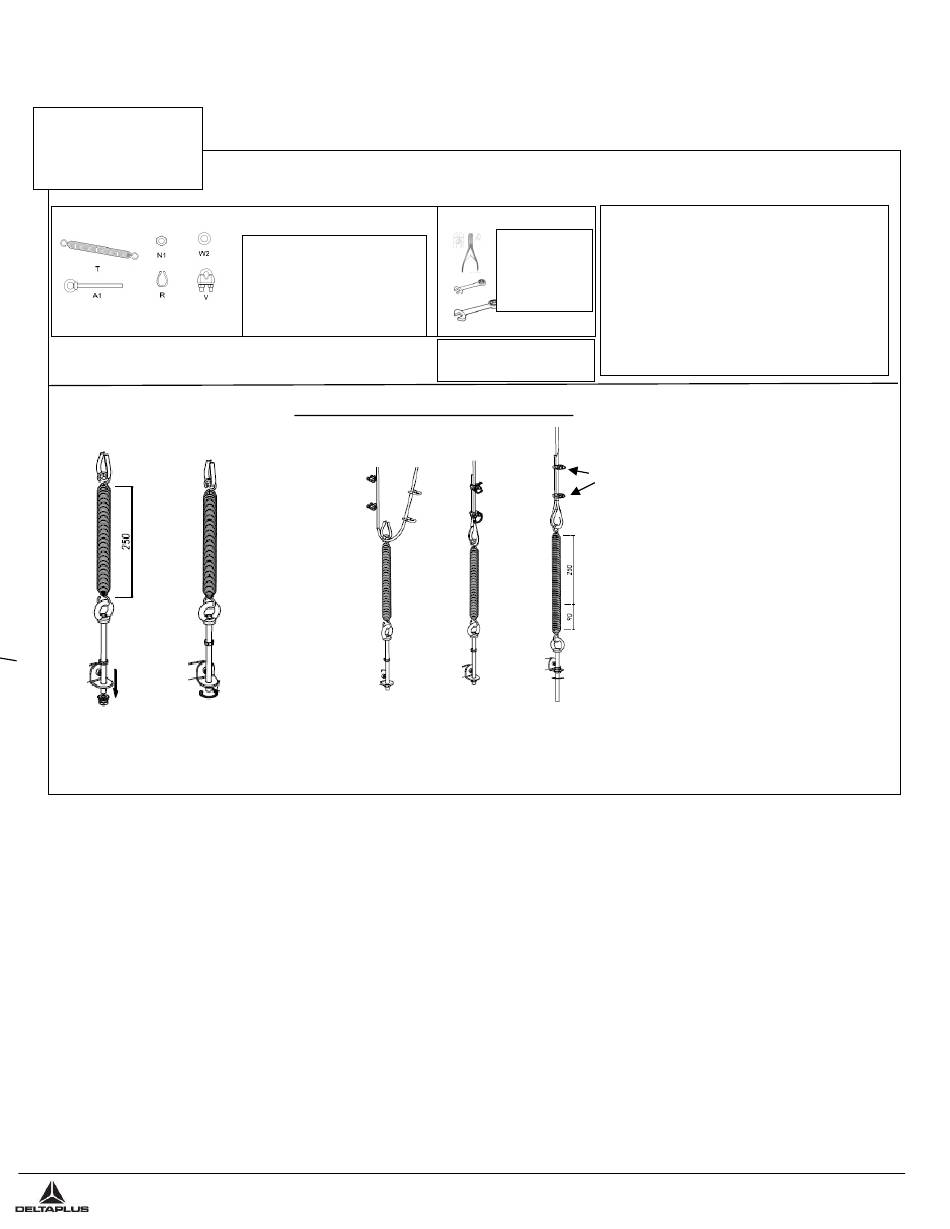

Εγκατάσταση του συστήματος τάνυσης
4 γύροι
AN801-AN802- ASSEMBLY GUIDES - (EL) -
Εργαλεία για εγκατάσταση
- Όλα τα μπουλόνια και όλες οι βίδες πρέπει να βιδώνονται με
1 x κλειδί των 13
ροπόκλειδο έτσι ώστε να εξασφαλίζεται η ένταση της σύσφιξης.
1 x κλειδί των 17
- Κόλλα συγκράτησης για βίδες μπορεί επίσης να χρησιμοποιηθεί για
2 x κλειδί των 19
τα παξιμάδια.
1 x τανάλια
- Προχωρήστε στην τοποθέτηση του συστήματος τάνυσης AN801TEN
1 x συγκολλητική
πάνω στη χαμηλή αγκύρωση AN801UNI που έχει ήδη μπει στη θέση
ταινία
της.
- η πλάκα τοποθέτησης P6 της ακίδας τάνυσης για το ελατήριο T
πρέπει να σταθεροποιηθεί πάνω στη χαμηλή αγκύρωση AN801UNI με
σύσφιξη του μπουλονιού M16.
1 x δυναμομετρικό κλειδί 17 για
επαλήθευση των ζευγών σύσφιξης
Βίδες του καλωδίου σφιγκτήρα στην
πλευρά του ενεργού καλωδίου
30 daN
Συστασεισ
UPDATE : 13/10/2020
