DELTA PLUS AN801UNI Guide D'assemblage page 53

UPUTE ZA
SASTAVLJANJE A

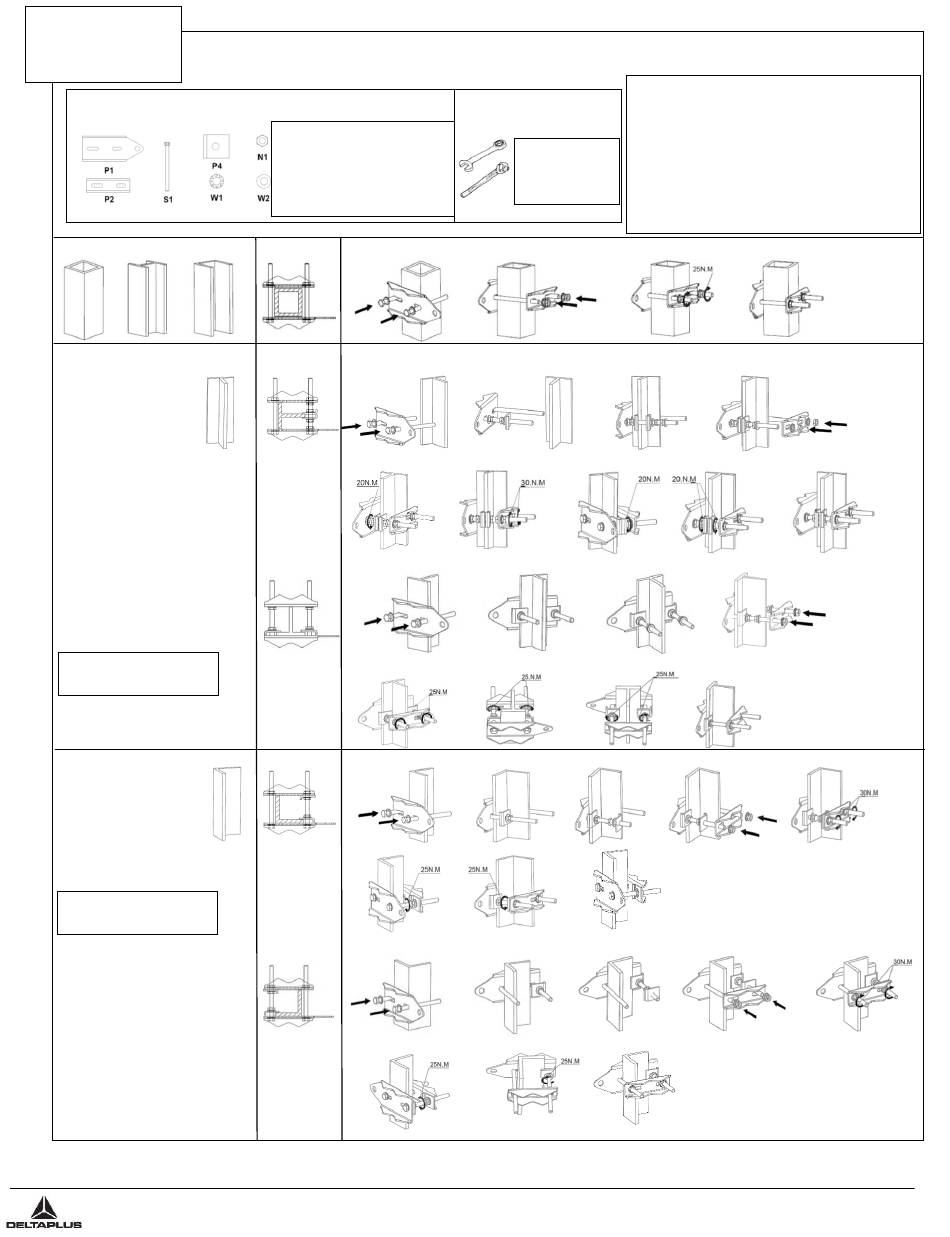

Sastavni dijelovi AN801UNI
1/ Pravokutna struktura
2/ Struktura T
1 x dinamometričkim ključem 17
za provjeru momenata pritezanja
3/ Struktura L
1 x dinamometričkim ključem 17
za provjeru momenata pritezanja
1
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
www.deltaplus.eu
AN801UNI/ASSEMBLAGE - gornje učvršćenje
1 x P1: pločica za učvršćenje 1
1 x P2: pločica za učvršćenje 2
2 x S1: svornjak 12 x160mm
4 x W1: samoblokirajuće matice D12
4 x W2: Podloška D12
6 x N1: Matica M12
A1.1
A2.1.1
A2.2.1
A31.1
A3.1.6
A3.2.1
A3.2.6
AN801-AN802- ASSEMBLY GUIDES - (HR) -
Instalacijski alati
1 x ključ veličine 19
1 x
dinamometričkim
ključem 19
A1.2
A2.1.2 A2.1.3
A2.1.5 A2.1.6
A2.2.2
A2.2.3
A2.2.5 A2.2.6
A3.1.3
A3.1.2
A3.1.7
A3.1.8
A3.2.3
A3.2.2
A3.2.7 A3.2.8
Preporuke
- Obavezno treba s oprezom poštivati montažu koja se preporučuje za
svaku vrstu strukture
- Svi svornjaci/matice trebaju se zavijčati pomoću dinamometričkog
ključa kako bi se osigurao moment pritezanja.
- Za pričvršćivanje matica može se upotrijebiti snažno ljepilo.
- Pločice za učvršćenje 1 i 2 trebaju biti paralelne u svim slučajevima.
- Pozicionirajte točku učvršćenja na neko mjesto strukture, ako je
moguće što bliže iznad prečke u okviru uporabe na ljestvama.
A1.4
A1.3
A2.1.4
A2.1.7
A2.1.8
A2.2.4
A2.2.7
A2.2.8
A3.1.5
A3.1.4
A3.2.4
UPDATE : 13/10/2020
A2.1.9
A3.2.5
