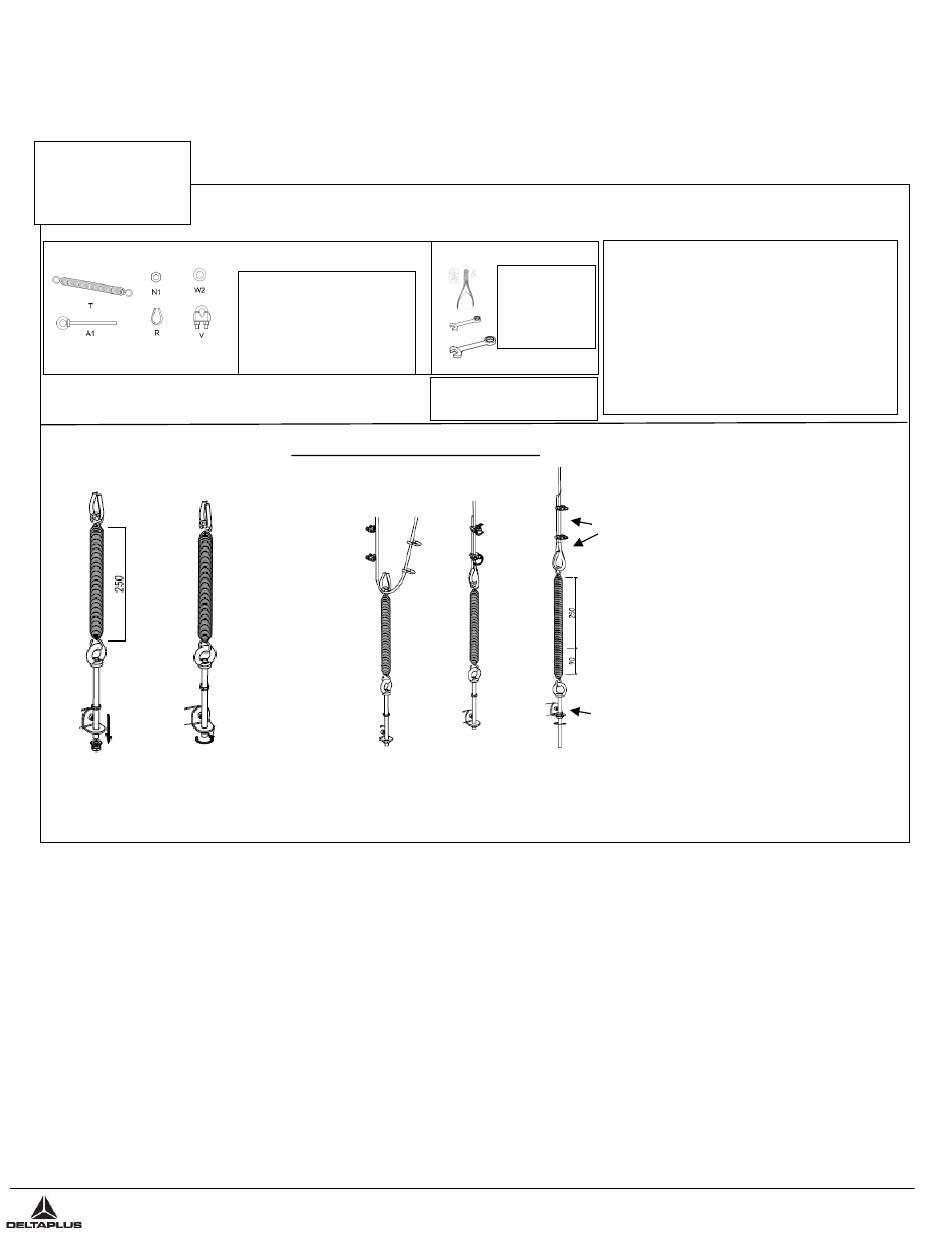

GUIDE
D'ASSEMBLAGE
D
Eléments composants le système de tension
Faire 4 tours
3
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
www.deltaplus.eu
AN801TEN/ASSEMBLAGE
P6 : Plaquette positionnement tige
1 x T
: Ressort de tension
2 x N1 : Ecrou M12
1 x A1 : Vis d'ancrage M12
1 x W2: Rondelles D12
2 x V : Serres câbles
1 x R : Cosse Coeur
Installation du système de tension
AN801-AN802- ASSEMBLY GUIDES - (FR) -
Outillages pour installation
1 x clé de 13
- Tous Boulons/Ecrous doivent être vissés à l'aide d'une clé
1 x clé de 17
dynamométrique afin d'assurer le couple de serrage.
2 x clé de 19
- De la colle forte peut être utilisée pour fixer les les écrous.
1 x tenaille
- Procéder à la mise en position du système de tension AN801TEN
1 x ruban adhésif
sur l'attache inferieure AN801UNI déjà en place.
- La plaquette de positionnement P6 de la tige de tension du ressort
T doit être fixée à l'attache inferieur AN801UNI à l'aide des éléments
boulon M16 et écrou M16.
1 x clé dynamométrique de 17 pour
vérifier les couples de serrage
Vis des serres câbles côté brin actif
30 daN
Recommandations
UPDATE : 04 03 2020
