Wiring Diagrams; Esquema De Ligação - LEGRAND EMDX3 Manuel D'installation

• Installation • Installation • Installazione • Instalación • Instalação
• Schémas de câblage
• Esquemas de conexión

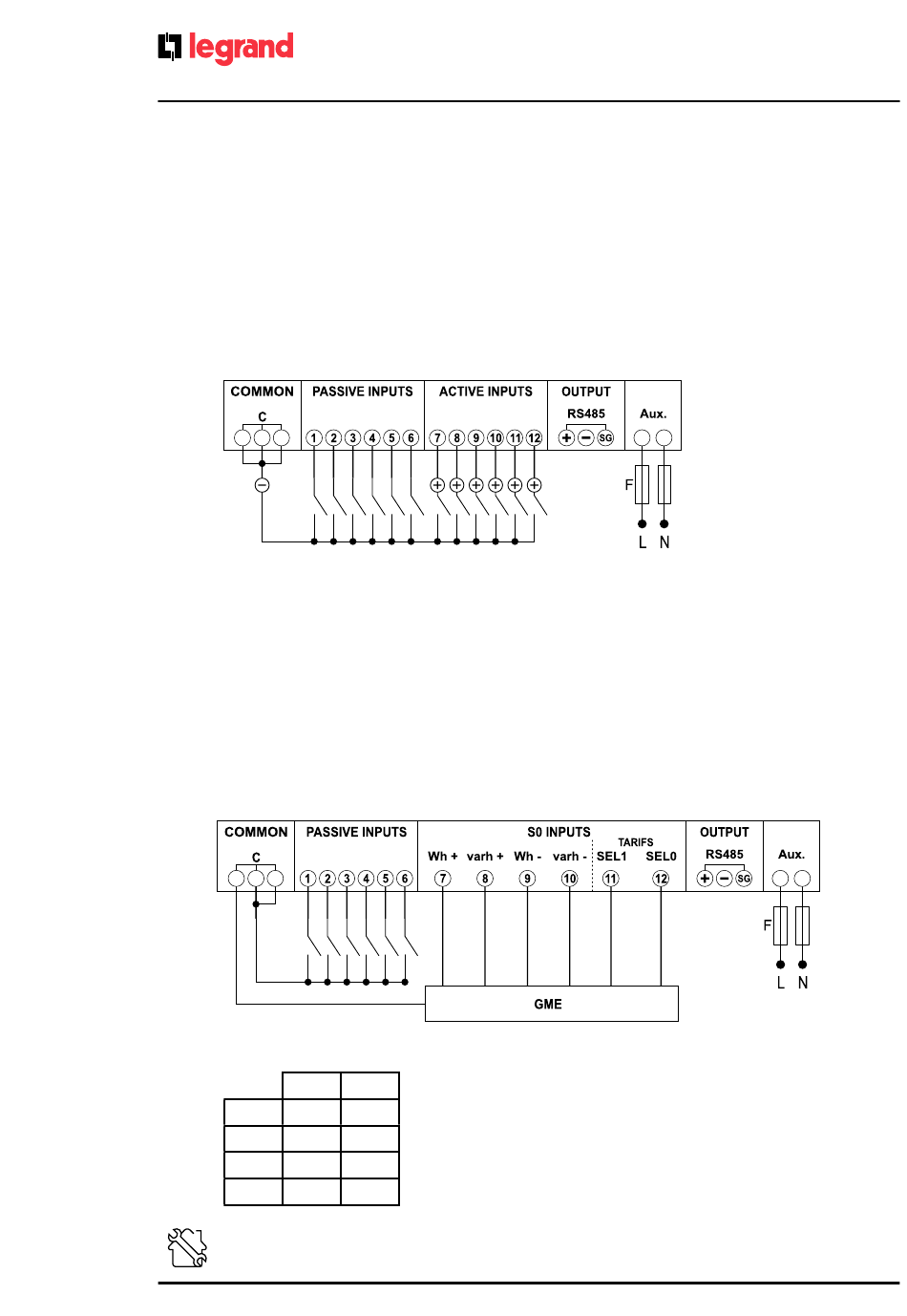

Pot Live
Polarisation externe entrées 7÷12, longueur cable 1000 m, section min. 1,5 mm
External polarisation inputs 7÷12, cable length 1000 m, min. section 1,5 mm
Polarizzazione esterna ingressi 7÷12, lunghezza massima del cavo 1000 m, sezione min. 1,5 mm
Polarización externa entradas 7÷12, longitud de cable 1000 m, sección min. 1,5 mm
Polarização externo das entradas 7÷12, comprimento do cabo 1000 m, secção mín. 1,5 mm
GME S0
Entrées 7÷12 impulsions reçues à partir du Groupe de Mesure Electronique (GME) du fournisseur d'électricité,
longueur cable 1000 m, section min. 1,5 mm
lnputs 7÷12 pulses received from Electronic Measurement Group (GME) of the electrical supplier, cable length 1000 m,
min. section 1,5 mm
Ingressi 7÷12 interfacciati con Gruppo di Misura Elettronico (GME) del fornitore di energia elettrica , lunghezza
massima del cavo 1000 m, sezione min. 1,5 mm
Entradas 7÷12 pulsos recibidos de Grupo de Medición Electrónico (GME) del proveedor de electricidad, longitud de cable
1000 m, sección min. 1,5 mm
Entradas 7÷12 impulsos recebidos a partir de Grupo de Medição Eletrônico (GME) do fornecedor de electricidade,
comprimento do cabo 1000 m, secção mín. 1,5 mm
12
®
•

Wiring diagrams

• Esquema de ligação
Aux.: 195÷250 v ~ 50 Hz
F: 0,5 A gG
2
2
Aux.: 195÷250 v ~ 50 Hz
F: 0,5 A gG
Sel 1 Sel 0
Tar 1 0 0
Tar 2 0 1
Tar 3 1 0
Tar 4 1 1
État des entrées, State of the inputs, Stato ingressi, Estado de las entradas, Estado das entradas:
Poids des impulsions, Pulse weight, Peso impulso, Peso de pulsos, Peso dos impulsos:
Unité de mesure, Measurement unit, Unità di misura, Unidad de medida, Unidade de medida:
• Schemi di collegamento
2
2
2
2
2
2
2
2
Pot Free
0.01
kWh
