KITDP-2KNAV 04-07
17/04/07

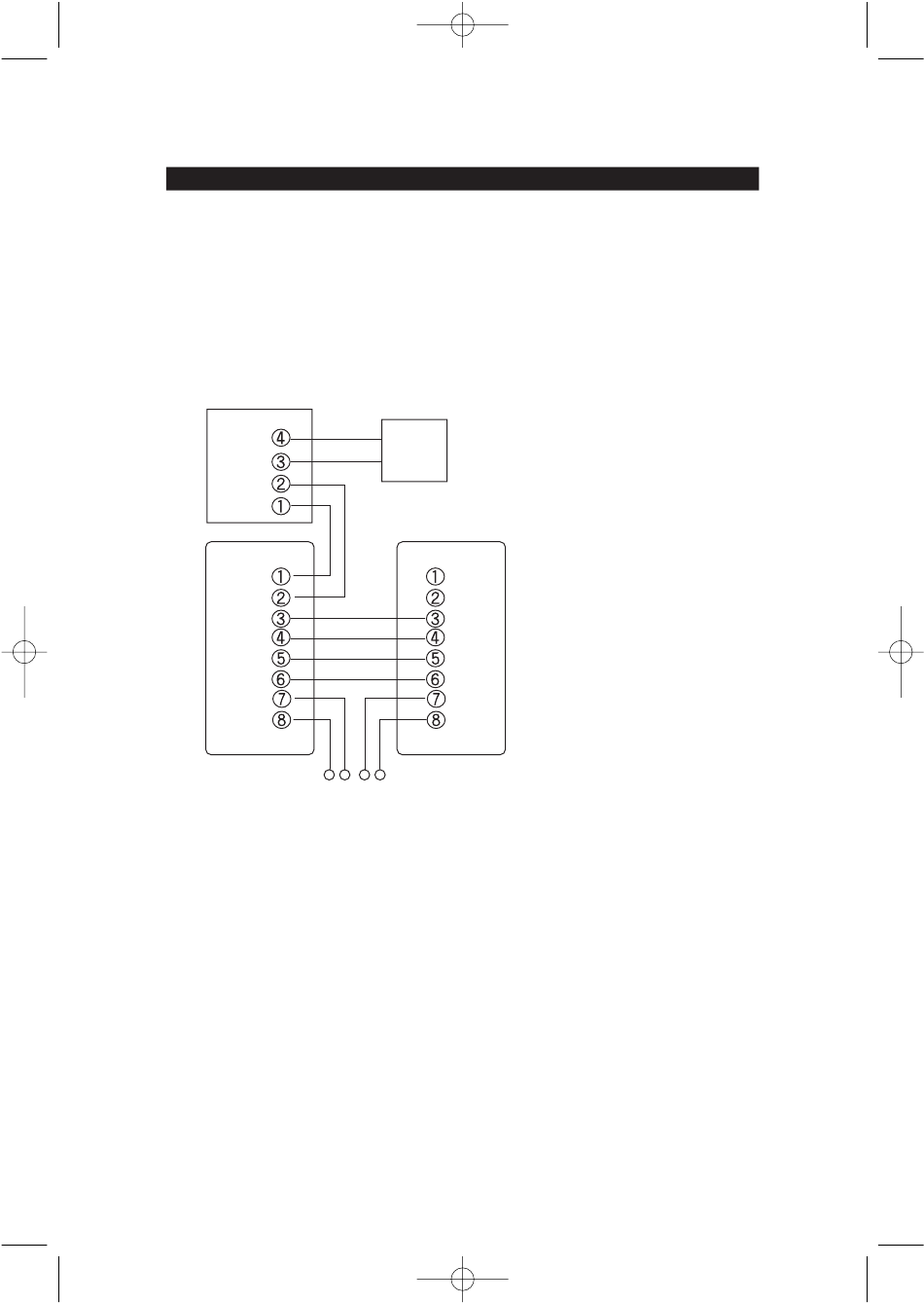

Cablage
1
Brancher les deux fils de la platine de rue (2) sur le combiné (1) en respectant la
correspondance des connecteurs 1 et 2.
2
Brancher le relais d'ouverture NO sur les bornes 3 et 4 de la platine de rue.
3
Enfin brancher l'alimentation électrique 12 Vac/Vdc sur les bornes 7 et 8 en respectant la
polarité.
(2)
(1)
(+)
Spécifications
Source d'alimentation :
Consommation du combiné :
Consommation de la platine de rue :
Sortie du signal sonore d'appel :
Distance entre le combiné et la platine de rue : Inférieur à 80 mètres : Câble 2 x 0,9 mm
Dimensions du combiné :
Poids du combiné :
Dimensions de la platine de rue :
Poids de la platine de rue :
Nombre maximum de combinés :
Référence combiné supplémentaire :
14:19
Page 7
INSTRUCTIONS D'UTILISATION
Noir*
(-)
(3)
Noir*
(+)
Bleu
Rouge
SOURCE D'ALIMENTATION
12 Vac ou 12 Vdc
TEST
(1) Combiné
(2) Platine de rue
(3) Contact d'ouverture de porte
(12 Vac ou 12 Vdc)
*Contact sec
Attention :
Lorsque l'installation est alimentée en 12 Vac
le contact d'ouverture délivrera du 12 Vac.
Lorsque l'installation est alimentée en 12 Vdc
(1)
le contact d'ouverture délivrera du 12 Vdc.
(+)
12 Vac ou 12 Vdc
utilis. 200mA / veille 10mA
utilis.40mA / veille 15mA
Haut : 250 mV impédance 8 Ohm
Bas : 45 Mv impédance 8 Ohm
Entre 80 et 200 mètres : Câble 2 x 1,5 mm
215 x 98 x 68 mm
450 g
241 x 100 x 36 mm
220 g
2
DP-2KN
- 7 -
