FRANCAIS

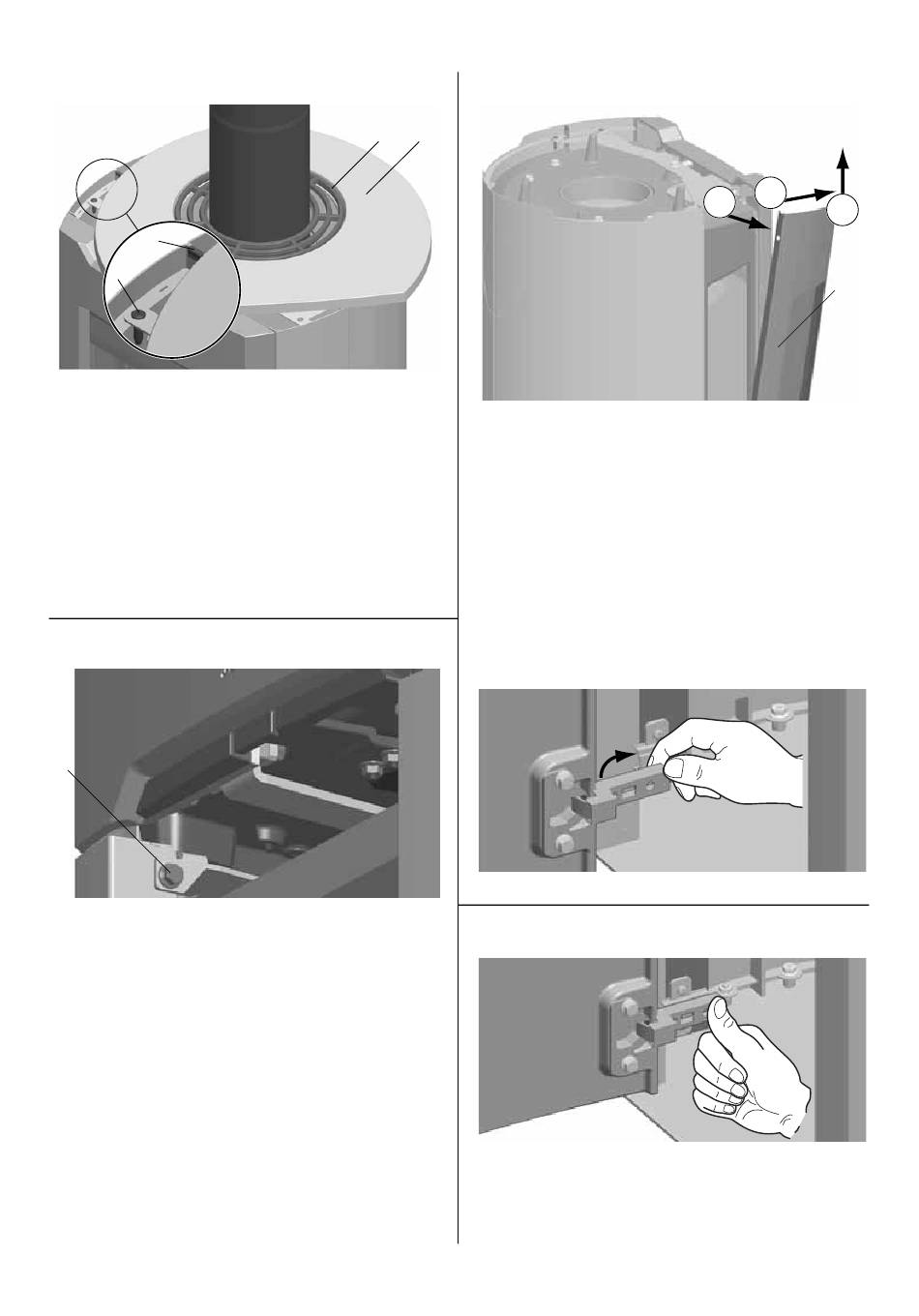

Fig. 31
D
C
En cas de sortie des fumées par l'arrière:
1. Soulevez délicatement la plaque supérieure (Fig. 31 A), la
grille d'air (Fig. 31 B) et la cuvette.
2. Retirez la goupille (Fig. 31 C) et le clip (Fig. 31 D).
Avec une sortie de fumée par le haut:
Soulevez délicatement la plaque supérieure (Fig. 31 A) et la
1.
grille d'air (Fig. 31 B).
2. Faites pivoter la plaque supérieure et la grille d'air d'environ
60°.
3. Laissez la plaque supérieure et la grille d'air reposer sur le
poêle.
Retirez la goupille (Fig. 31 C) et le clip (Fig. 31 D).
4.
Fig. 32
A
1. Retirez la vis (fig. 32 A) à l'intérieur de la base.
28
Fig. 33
B A
Extraire le panneau latéral (fig. 33 A).
1.
2. Présentez délicatement le panneau latéral en l'inclinant sur
la partie frontale.
3. Soulevez le panneau latéral.
4. Remplacez la vitre et le joint.
Pour la réinstallation, suivez la même procédure dans l'ordre
inverse.

6.5 Remontage de la porte

Fig. 34
Fig. 35
Si un réglage est requis, voir la figure 29.
2
1
3
A
