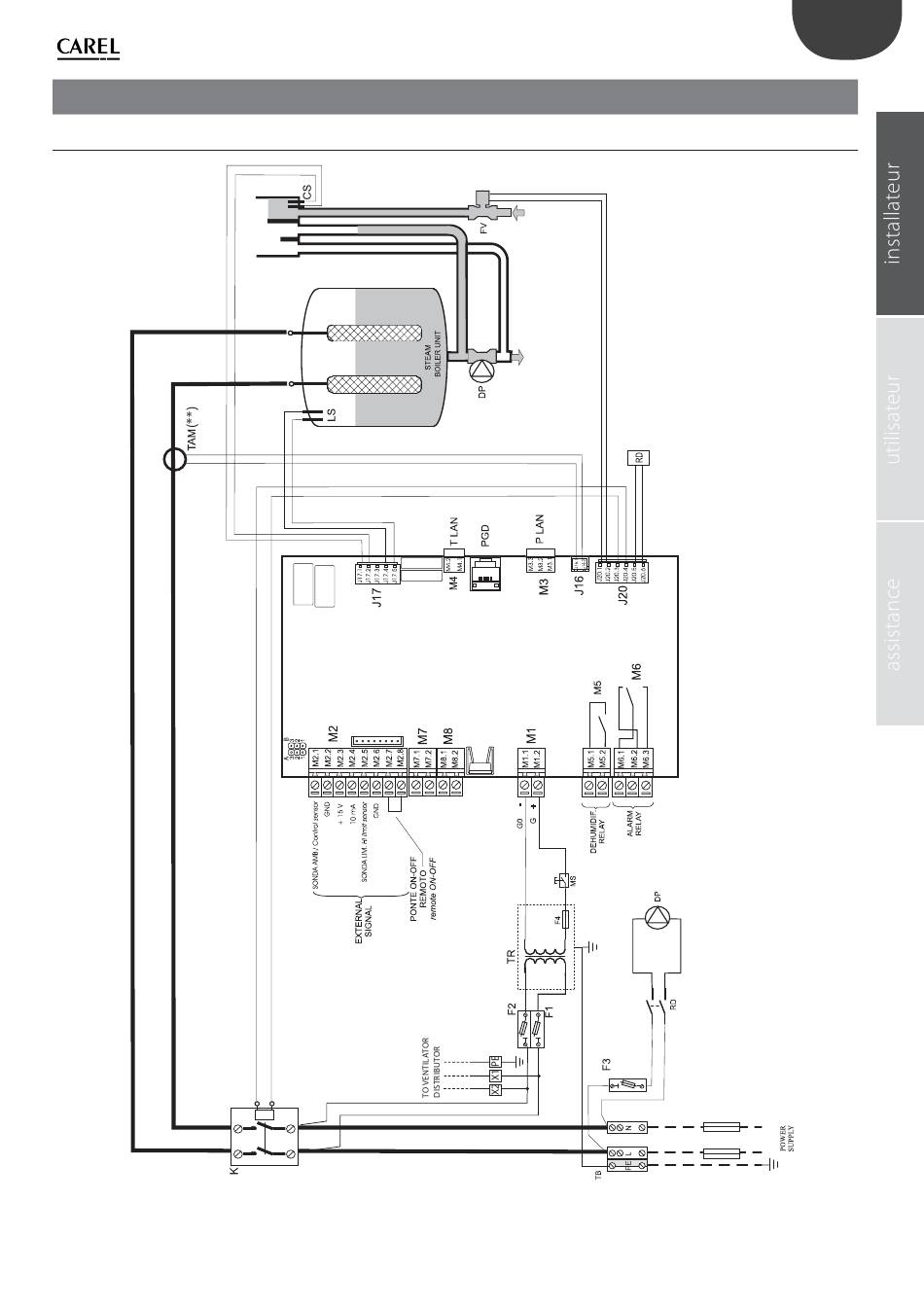

12.1 Schéma modèles monophasé UE001...UE009 (230 V)
(**) Attention: pour confi guration et connexions du TAM voir par. 13.1

12. SCHEMAS ELECTRIQUES

39
key:
TB morsettiera di potenza
K contattore
F1-F2 fusibili protezione primario
F3 fusibile protezione pompa
F4 fusibile protezione secondario
TR trasformatore
MS interruttore manuale
FV valvola di carico
DP pompa di scarico
LS elettrodi di alto livello
CS conducimetro
TAM TAM esterna
"UEX-PLUS" +030220622 - rel. 1.4 - 04.08.2009
