Carel humiSteam x-plus UE001 Manuel D'utilisation page 16

FRE

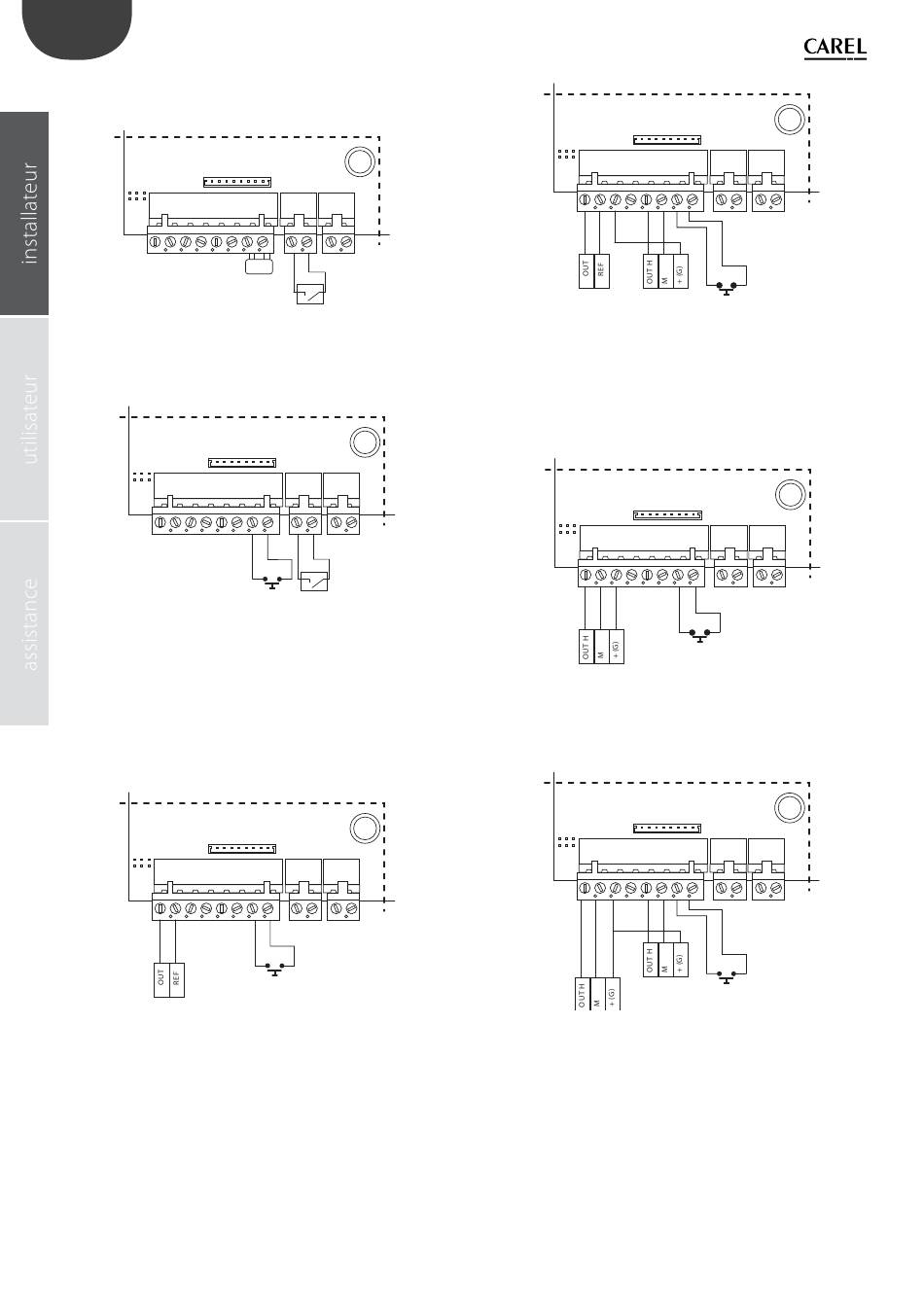

HUMIDOSTAT (action ON/OFF)
•
connecter les sorties M7.1 et M7.2 à un humidostat
•
ponter les sorties M2.7 et M2.8
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
HUMIDOSTAT et CONTACT A DISTANCE (action ON/OFF)
•
connecter les sorties M7.1 et M7.2 à un humidostat
•
connecter les sorties M2.7 et M2.8 à un contact à distance (ex:
interrupteur, timer,...)
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
2. Habilitation et régulation à la production de vapeur à travers:
REGULATEUR PROPORTIONNEL EXTERNE
connecter à un contact à distance ou ponter les sorties M2.7 et M2.8;
•
connecter les sorties M2.1 et M2.2 à un régulateur externe;
•
l'humidifi cateur peut être programmé pour recevoir un des signaux
suivants:
En tension: 0...1Vdc, 0...10Vdc, 2...10V
En courant: 0...20mA, 4...20mA
potentiométrique: 135-1000 ohm, 0-135 ohm
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
REGULATEUR PROPORTIONNEL EXTERNE AVEC SONDE LIMITE CAREL
•
connecter à un contact à distance ou ponter les sortie M2.7 et M2.8;
•
connecter sonde limite aux bornes M2.3, M2.5 et M2.6;
•
connecter les sorties M2.1 et M2.2 à un régulateur externe;
•
I'humidifi cateur peut être programmé pour recevoir un des signaux
suivants:
En tension: 0...1Vdc, 0...10Vdc, 2...10V
En courant: 0...20mA, 4...20mA
potentiométrique: 135-1000 ohm, 0-135 ohm
"UEX-PLUS" +030220622 - rel. 1.4 - 04.08.2009
M.7 M.8
M.7.1 M.7.2
Fig. 4.e
M.7 M.8
M.7.1 M.7.2
Fig. 4.f
M.7 M.8
Fig. 4.g
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
la référence (zéro) du régulateur doit être connectée à la borne GND
(M2.2) et le signal de pilotage à la borne M2.1
REGULATION AVEC SONDE AMBIANTE CAREL
Action complète de régulation en fonction de l'humidité mesurée.
•
connecter à un contact à distance ou ponter les sorties M2.7 et M2.8
•
connecter sonde principale branchée aux bornes M1.2, M2.2 et M2.3
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
REGULATION AVEC SONDE AMBIANTE ET SONDE LIMITE CAREL
•
connecter à un contact à distance ou ponter les sorties M2.7 et M2.8
•
connecter sonde principale aux bornes M1.2, M2.2 et M2.3
•
connecter sonde limite aux bornes M2.3, M2.5 et M2.6
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
16
M.7 M.8
Fig. 4.h
M.7 M.8
Fig. 4.i
M.7 M.8
Fig. 4.j
