Zusammenbau

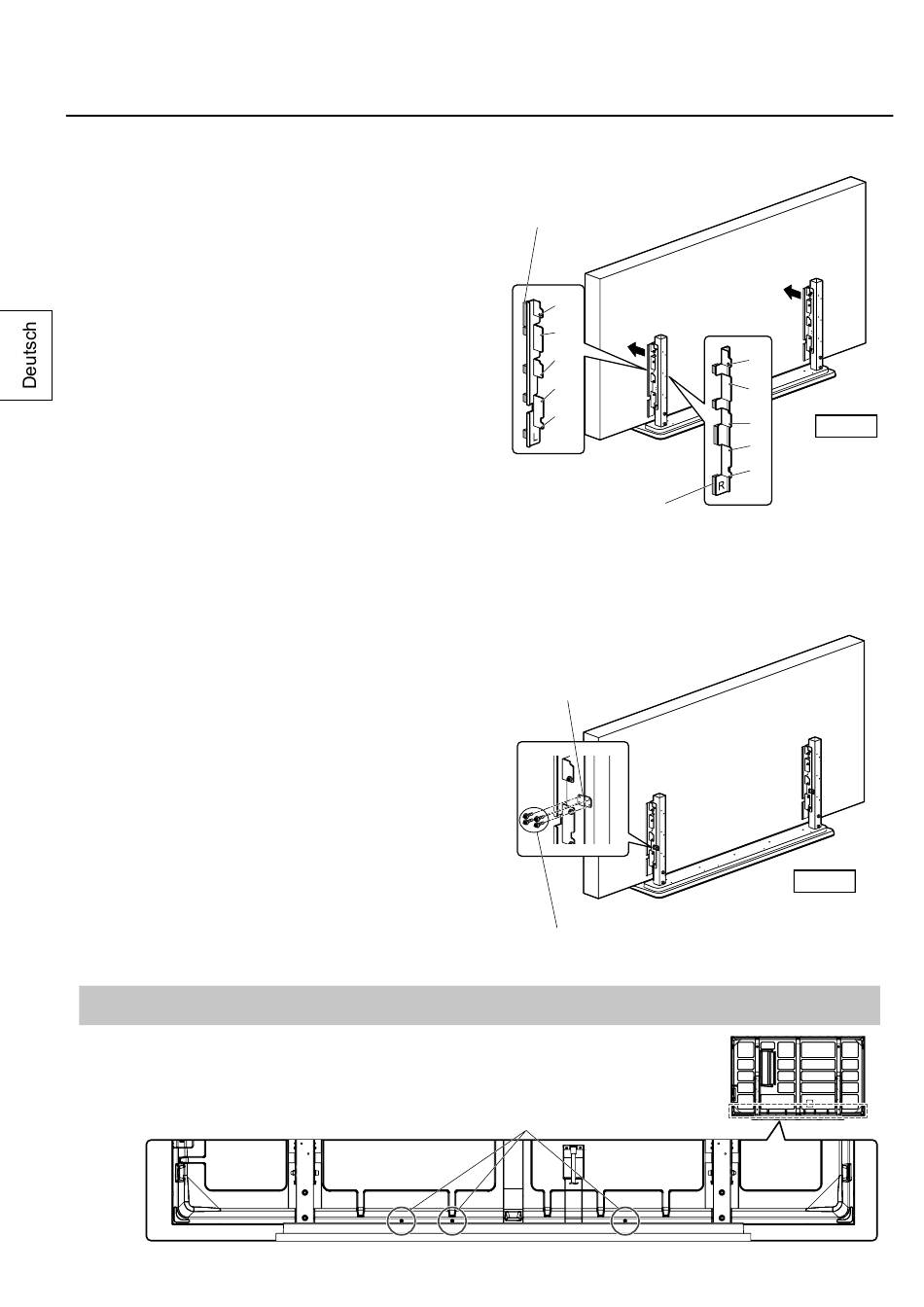

2) Richten Sie die Lochposition der Erdungsplatte
 auf die in Schritt 1 befestigte Erdungsplatten-
Montageschraube  aus, und setzen Sie sie dann
auf die Erdungsplatte  .
3) Schieben Sie die in Schritt 2 montierte
Erdungsplatte  in Richtung der Seite
des Plasmadisplays, und richten Sie die
Lochpositionen auf die Display-Montageschiene 
aus.
※ Stellen Sie Kontakt zwischen der Dichtung an
der Vorderseite der Erdungsplatte und dem
Plasmadisplay her.
4) Setzen Sie die Erdungsplatten-Montageschrauben
 in der numerischen Reihenfolge der Abbildung
ein.
(Bei 5 handelt es sich um die in Schritt 1
provisorisch eingesetzte Schraube. Achten Sie
beim Einsetzen darauf, dass die Unterlegscheibe
nicht eingeklemmt wird.)
Bauen Sie die rechte Seite auf gleiche Weise
zusammen.
•
Die Schrauben sind fest auf das unten
angegebene Drehmoment anzuziehen.
(1,2 – 1,5 N•m)
5) Befestigen Sie die (kleine) Erdungsplatte 
unter Verwendung von 4 Erdungsplatten-
Montageschrauben  an der Display-
Montageschiene  und den Trägern  .
Bauen Sie die rechte Seite auf gleiche Weise
zusammen.
•
Die Schrauben sind fest auf das unten
angegebene Drehmoment anzuziehen.
(1,2 – 1,5 N•m)

4. Montage des Blendschutzes

1. Entfernen Sie die 3 Befestigungsschrauben für
die hintere Abdeckung von der Rückwand des
Plasmadisplays.
30
Dichtung
5
4
3
2
1
Dichtung
Erdungsplatten
(klein) 
Erdungsplatten-Montageschrauben 
Befestigungsschrauben für hintere
Abdeckung
5
4
3
hinten
2
1
hinten
