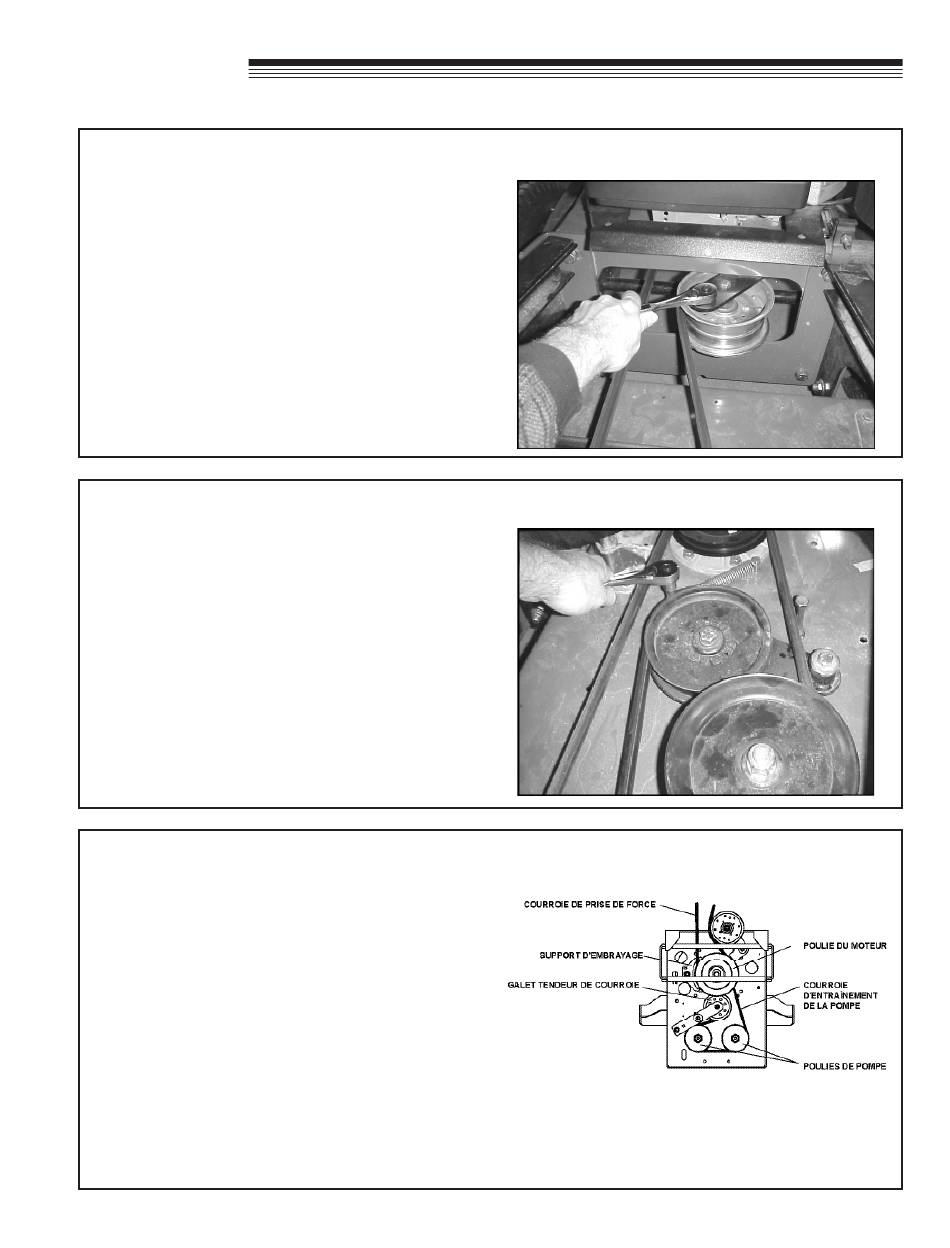

COURROIE DE PRISE DE FORCE
1. Faites tourner le bras de renvoi à l'aide d'un cliquet
de 9 mm ou d'une clé à poignée articulée et retirez la
courroie.
COURROIE DU PORTE-LAME
1. Retirez la courroie de prise de force.
2. Faites tourner le bras de renvoi à l'aide d'un cliquet
de 9 mm ou d'une clé à poignée articulée et retirez la
courroie.
3. Remettez-la en place en suivant la procédure inverse.
COURROIE D'ENTRAÎNEMENT DE LA POMPE
1. Retirez la courroie de prise de force de l'embrayage du
moteur.
2. Débranchez le faisceau de câbles d'embrayage.
3. Déboulonnez le support d'embrayage de l'embrayage
et faites tourner l'embrayage pour obtenir un
espacement suffisant pour retirer le support
d'embrayage.
4. Faites tourner le bras de renvoi à l'aide d'un cliquet de
9 mm ou d'une clé à poignée articulée insérée dans le
trou carré du bras de renvoi.
5. Retirez la courroie d'entraînement de la pompe.
6. Remontez la courroie en suivant la procédure inverse.

REMPLACEMENT DES COURROIES

Vue du dessous du plateau du moteur
