RÉGLAGE DE LA HAUTEUR DU PORTE-LAME
POSITION DU PORTE-LAME

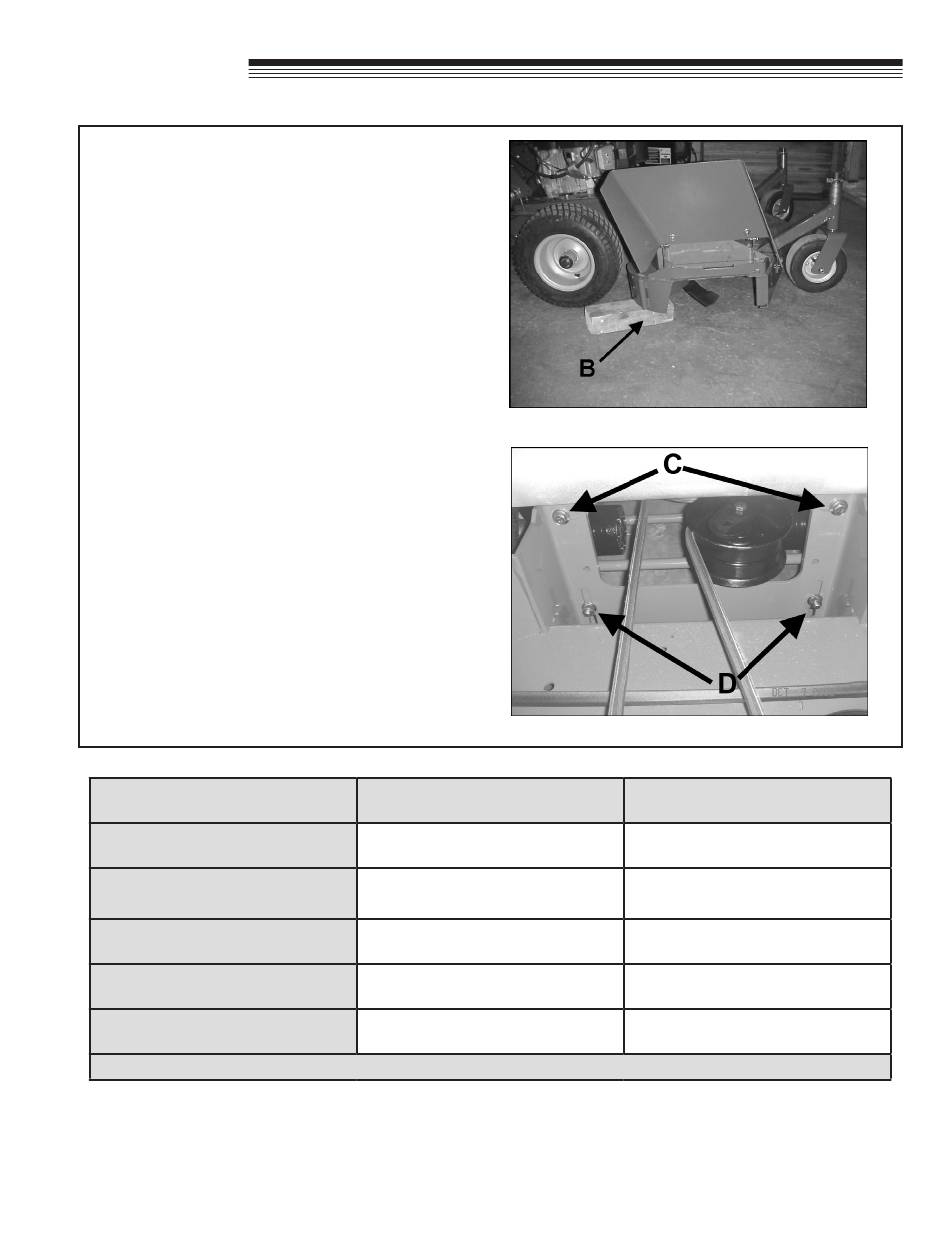

1. Posez l'arrière du moteur sur un support.
2. Placez des cales sous les deux bords extérieurs du
porte-lame en B. Voir le tableau des cales ci-dessous.
3. Retirez (2) boulons de fixation de porte-lame
supérieurs C.
4. Desserrez de plusieurs tours (2) boulons de fixation de
porte-lame inférieurs D. Desserrez-les suffisamment
pour faciliter le mouvement de l'arrière du porte-lame.
Faites reposer le porte-lame sur les cales ou si le
porte-lame est relevé, faites reposer les roulettes
avant sur le sol.
5. Remontez les boulons de fixation de porte-lame
supérieurs C selon le tableau pour la hauteur de coupe
souhaitée.
6. Serrez tous les boulons et remontez le couvercle de
courroie.
7. Retirez le support arrière et les cales sous le porte-
lame.
8. Votre tondeuse à éjection latérale vous offrira les
meilleures performances de coupe si l'extrémité de la
lame avant est inférieure de 0,31 à 0,63 cm à l'arrière
de la lame arrière
HAUTEUR DE COUPE
1.375" - 1.625"
(34,9 - 41,3 mm)
1.875"-2.375"
(47,6 - 60,3 mm)
2.625"-3.125"
(66,7 - 79,4 mm)
3.375"-3.875"
(85,7 - 98,4 mm)
4.125"-4.625"
(104,8 - 117,5 mm)
*La position 1 est le trou le plus haut sur le plateau du moteur.
POSITION DU TROU SUR LE
PLATEAU DU MOTEUR*
5
4
3
2
1
HAUTEUR DE COUPE
HAUTEUR DES CALES À
L'ARRIÈRE DU PORTE-LAME (B)
1.25" (31,7 mm)
2.00" (50,8 mm)
2.75" (69,8 mm)
3.50" (88,9 mm)
4.25" (107,9 mm)
