7 Description fonctionnelle générale
Pour la lecture de toutes les valeurs EPC, la séquence représentée dans le diagramme suivant est recom-
mandée :
1. Commencer avec EPC-Select = 00.
2. Sélectionner le prochain couple de valeurs souhaité, p. ex. EPC-Select = 01.
3. Attendre que le bit EPC-Select-Acknowledge passe de 0 à 1.
ð Les valeurs transmises correspondent au choix opéré et peuvent être reprises par le système de
commande.
4. Réinitialiser EPC-Select sur 00.
5. Attendre que le bit EPC-Select-Acknowledge du dispositif soit remis à 0.
6. Exécuter à l'identique la procédure pour le prochain couple de valeurs, p. ex. EPC-Select = 10.

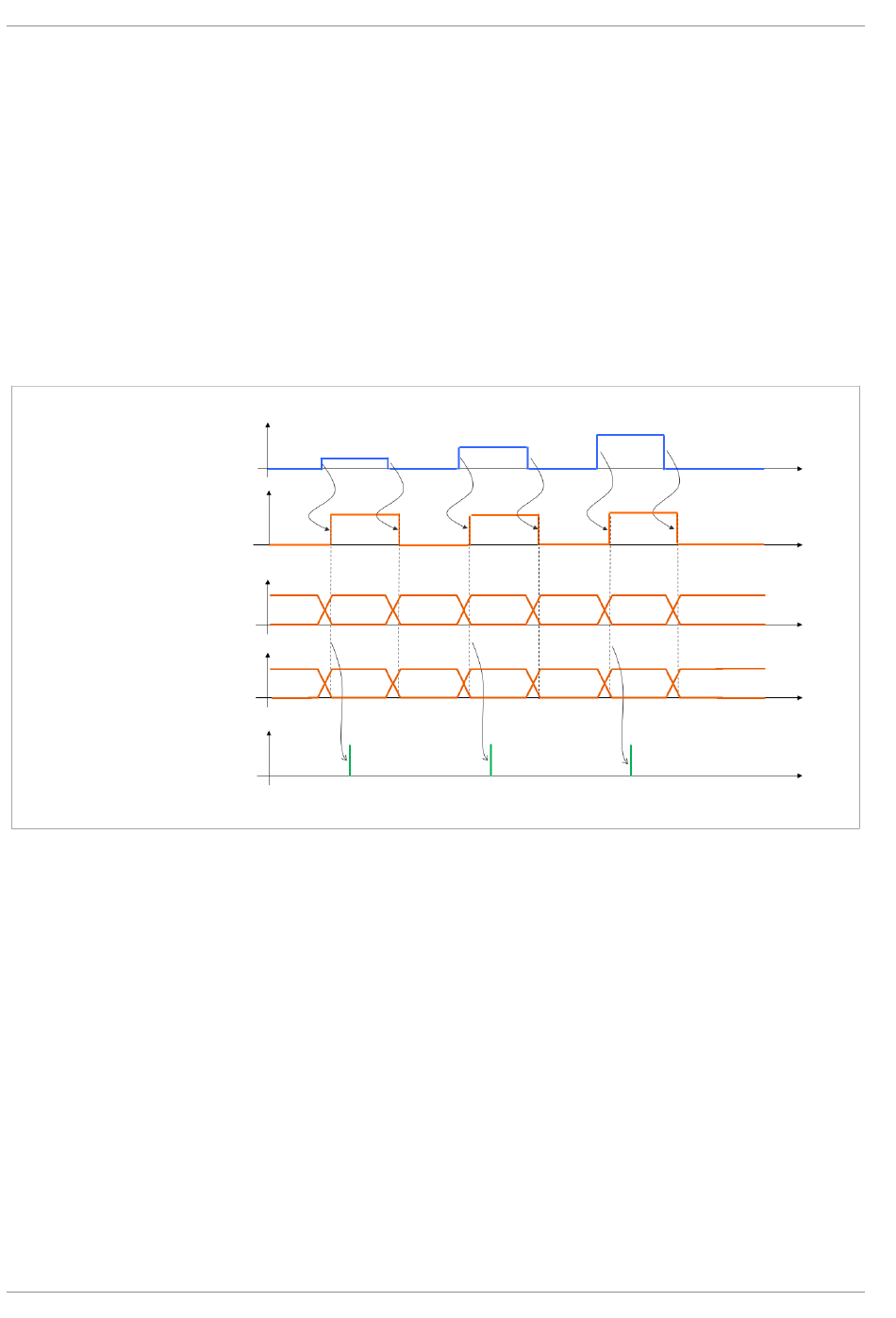

Le diagramme suivant montre le déroulement de la consultation du système EPC.
"EPC-Select"
[PDOut 0.5 ...0.4]
"EPC-Select-Acknowledge"
[PDIn 0.3]
"Valeur EPC 1"
[PDIn 1]
"Valeur EPC 2"
[PDIn 3 ... 2]
La commande reprend les
valeurs EPC valides.
50 / 82
01
00
00
Pression
CM
Pression
Vide
Tps d'évac.
Vide
11
10
00
Fuite
Pression
Tension
Pression
Vide
Cons. d'air
d'accumul
ation
FR · 30.30.00.00424 · 08 · 01/24
Pression
Vide
