7 Description fonctionnelle générale
7.6 Fonctions de soufflage
L'éjecteur propose trois fonctions de soufflage dans trois modes différents. Vous pouvez régler la fonction
dans le menu de configuration à l'aide de l'option [blo] ou via IO-link.
Explication des modes de soufflage :
Description
Soufflage commandé en ex-
terne
[bL0] => [-E-]
Soufflage à réglage chrono-
métrique interne
[bLo] => [l-t]
Soufflage à réglage chrono-
métrique externe
[bLo] => [E-t]
La durée du temps de soufflage [tbL] est paramétrée dans le menu de base. Cette option n'est pas dis-
ponible pour le mode de fonctionnement [-E-].
Le chiffre affiché indique le temps de soufflage en secondes. Des temps de soufflage de 0,10 à 9,99 se-
condes peuvent être réglés.
7.7 Modifier le débit volumétrique de l'air de soufflage de l'éjecteur
Ne pas tourner la vis d'étranglement au-delà de la butée. Pour des raisons techniques, le dé-
bit volumétrique minimal ne doit jamais être inférieur à 10% env. Le débit volumétrique de
l'air de soufflage peut être réglé à un niveau compris entre 10 % et 100 %.

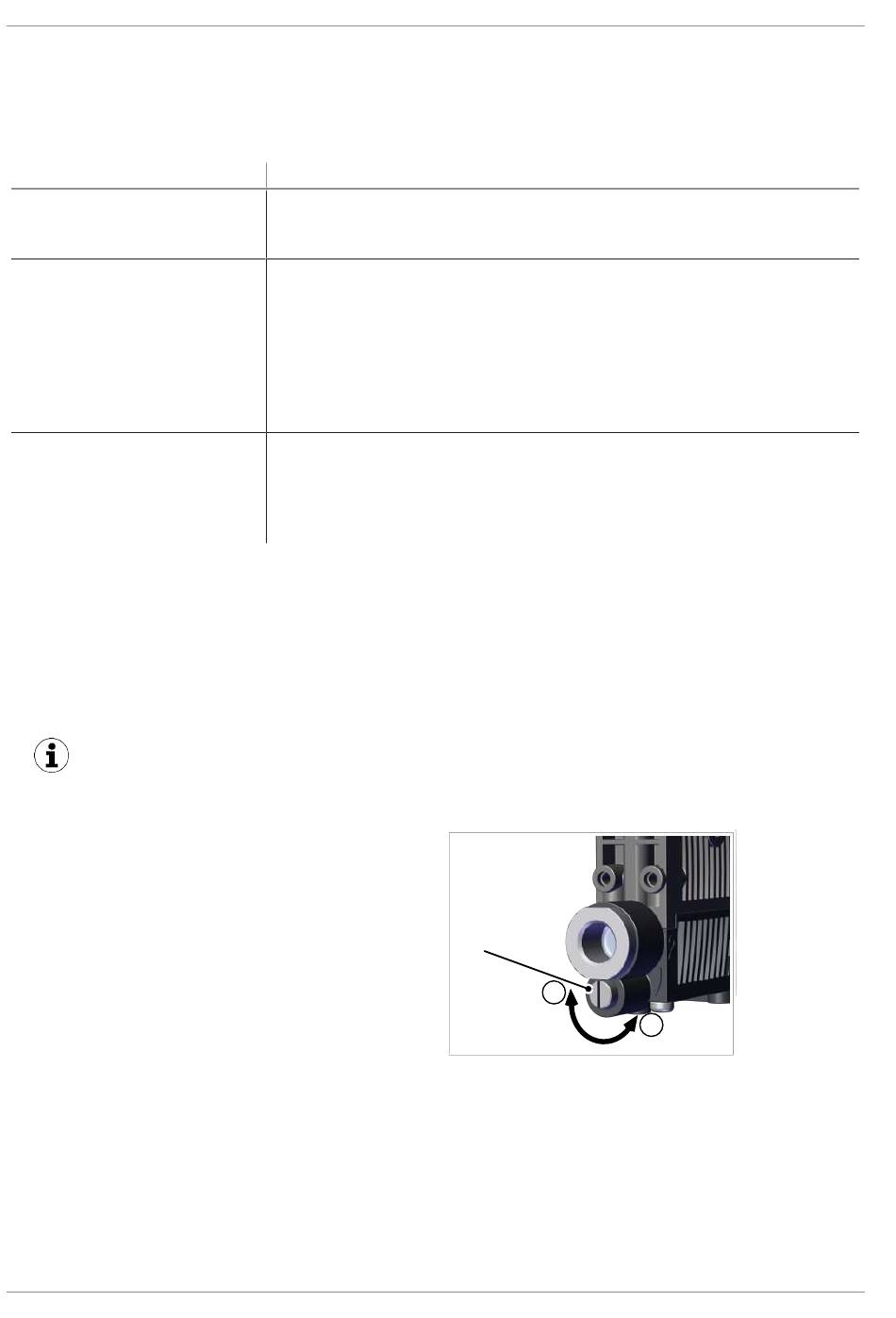

L'illustration indique la position de la vis d'étran-
glement (1) pour le réglage du débit volumétrique
de soufflage. La vis d'étranglement est munie
d'une butée des deux côtés.
•
Tourner la vis d'étranglement (1) dans le sens
des aiguilles d'une montre afin de réduire le
volume de flux.
•
Tourner la vis d'étranglement (1) dans le sens
inverse des aiguilles d'une montre afin d'aug-
menter le volume de flux.
36 / 82
Explication
L'éjecteur souffle pendant toute la durée d'activation du signal de souf-
flage.
Le signal de soufflage a la priorité sur le signal d'aspiration.
L'éjecteur souffle automatiquement une fois le signal Aspiration désac-
tivé pour la durée paramétrée (réglable via [tbL]). Cette fonction per-
met de ne pas avoir à commander en plus le signal de soufflage.
Même dans ce mode, il est toujours possible d'activer l'état de fonction-
nement « Dépose » à l'aide de l'entrée de signal « Dépose ».
Le signal « Soufflage » prévaut sur le signal « Aspiration », même si le
temps de soufflage réglé est très long.
La fonction [L-t] n'est pas disponible avec la variante d'éjecteur IMP.
Le soufflage débute avec le signal de soufflage et est exécuté pendant
toute la durée paramétrée [tbL]. Un signal de soufflage plus long ne
prolonge pas la durée de soufflage.
Le signal « Soufflage » prévaut sur le signal « Aspiration », même si le
temps de soufflage réglé est très long.
1
-
+
