1 Concernant ces instructions
Groupes cibles
• Exploitants de la porte coulissante automatique. L'exploitant est la personne responsable pour le fonc-
tionnement et la maintenance de l'installation.
• Des personnes formées par l'exploitant pour des tâches spécifiques, comme par exemple l'utilisation
ou l'entretien de la porte coulissante automatique.
Domaine de validité
Nom de produit de l'installation de porte :
Nom de produit de l'entraînement de porte : Win Drive 2201 Sliding Door Drive
Numéro de série :
Signalisation du type (par ex.)
Ces instructions de service sont valables pour tous les entraînements de portes cités ci-dessus (différences
voir caractéristiques techniques).
Définition des symboles
Le symbole d'avertissement indique un risque éventuel de blessures.
Les textes sur fond grisé doivent être respectés impérativement pour un fonctionnement impeccable
de l'installation ! Le non respect peut entraîner des dégâts matériels.
<
Les fonctions qui sont signalisées par le symbole ci-après correspondent au réglage de base, mais
peuvent être programmées différemment par le monteur.
Composants en option qui ne sont pas disponibles sur toutes les installations.
Caractéristiques techniques
Type d'entraînement
Commande
Branchement au réseau
Puissance absorbée
Moteur
Alimentation détecteurs
Indice de protection entraînement
Température ambiante
Emissions sonores
Porte coulissante automatique
.............................................
Entraînement de porte coulissante électromécanique avec moteur à
courant continu
Unité de commande 2201 MCU8-CONU-85-B
1 × 230 / 1 × 115 V CA, 50 – 60 Hz, 10 A
max. 200 W
24 V DC, 4,9 A
24 V DC, 1 A
IP 22
– 20 °C à +50 °C
< 70 db (A)
Instructions de service Win Drive 2201 T-1165 f

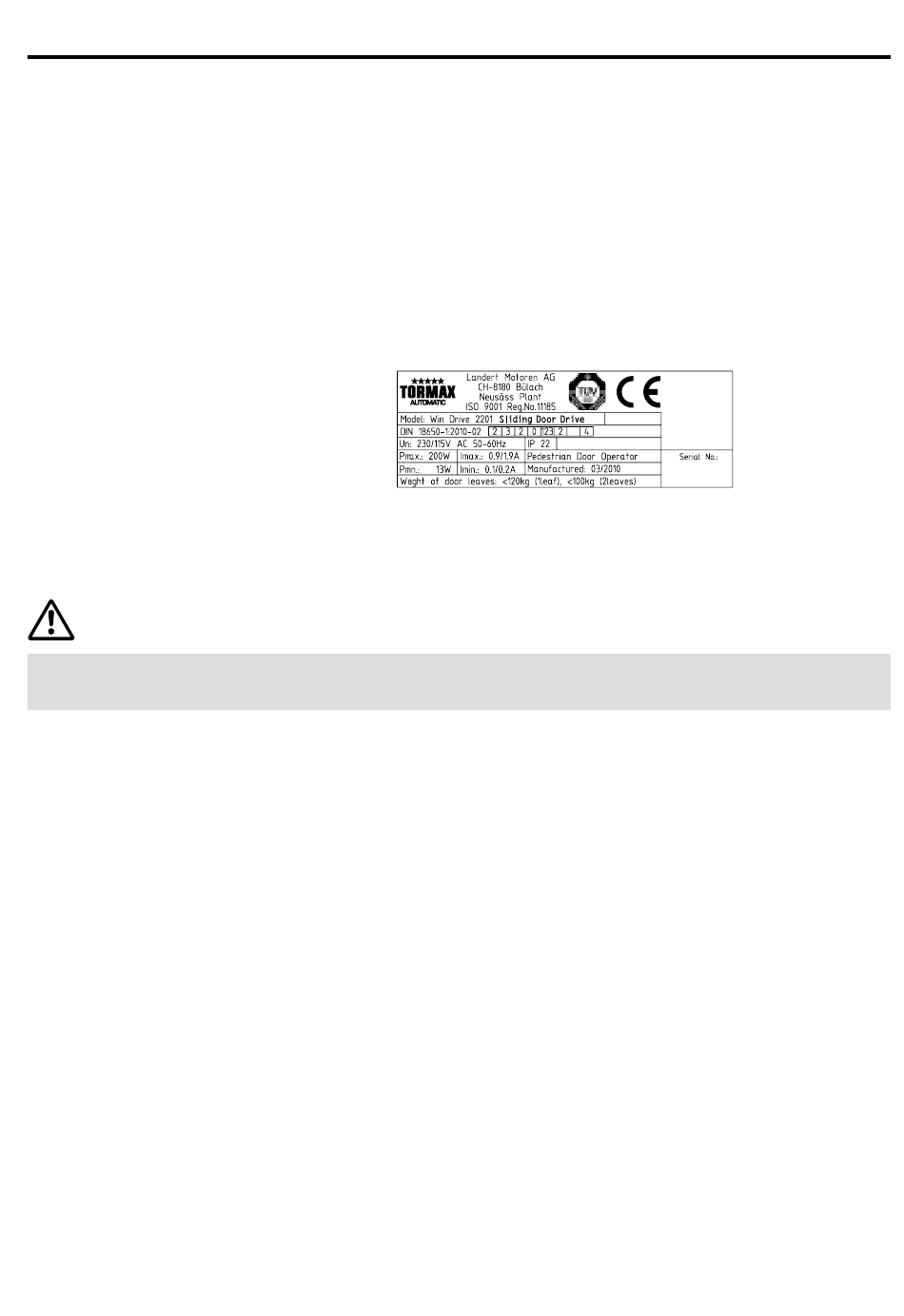

La signalisation
du type avec le
numéro de série
est fixée sur le
profilé support.
