Ouverture / Fermeture du déclencheur pour un accès interne
Les déclencheurs de Federal Signal sont conçus avec deux compartiments. Le premier est un compartiment avant qui
abrite les éléments mécaniques en acier inoxydable, et le second est un compartiment arrière qui contient le commutateur
d'activation ainsi qu'un bloc de câblage interne avec des emplacements pour la fixation en M8 ou 1/4 de pouce à travers
les ouvertures à fentes situées aux quatre coins.
REMARQUE : la conception est telle que le compartiment arrière peut être accessible sans avoir besoin d'ouvrir
le compartiment avant.
Outils nécessaires pour accéder aux deux compartiments :
• Tournevis cruciforme n°2
• Clé hexagonale de 2,0 mm
• Clé hexagonale de 3,0 mm
Accès au compartiment avant du déclencheur
Le compartiment avant de l'unité à bouton-poussoir du modèle CP-PB est facilement accessible pour la fixation
de la trappe de protection et/ou l'entretien ou le remplacement de pièces. Pour accéder au compartiment avant :
1. Dévissez la vis Philips de 3/4 pouces de long pour retirer le bouton-poussoir et la rondelle de support.
2. Si un emplacement d'encoche de réinitialisation est présent, utilisez une clé hexagonale M2 pour desserrer la vis
à tête cylindrique M4 située sous le pointeur triangulaire de l'emplacement de l'encoche.
Retirez le
bouton et
la vis
3. Desserrez les deux vis Philips M4 aux positions 3 heures et 9 heures sur la plaque frontale et retirez la
plaque frontale.
REMARQUE : ces deux vis sont solidaires de la plaque frontale.
4. Lors de la réinstallation de la plaque frontale, inversez ce processus et appliquez un couple maximal de 15 pouces-
livres aux vis Philips M4 pour vous assurer que la plaque frontale est complètement encastrée sur le boîtier avant.
REMARQUE : l'application d'un couple excessif peut entraîner le déplacement de l'insert fileté en laiton du boîtier
avant, ce qui rendrait l'unité inutilisable.
Federal Signal signaling.fedsig.com

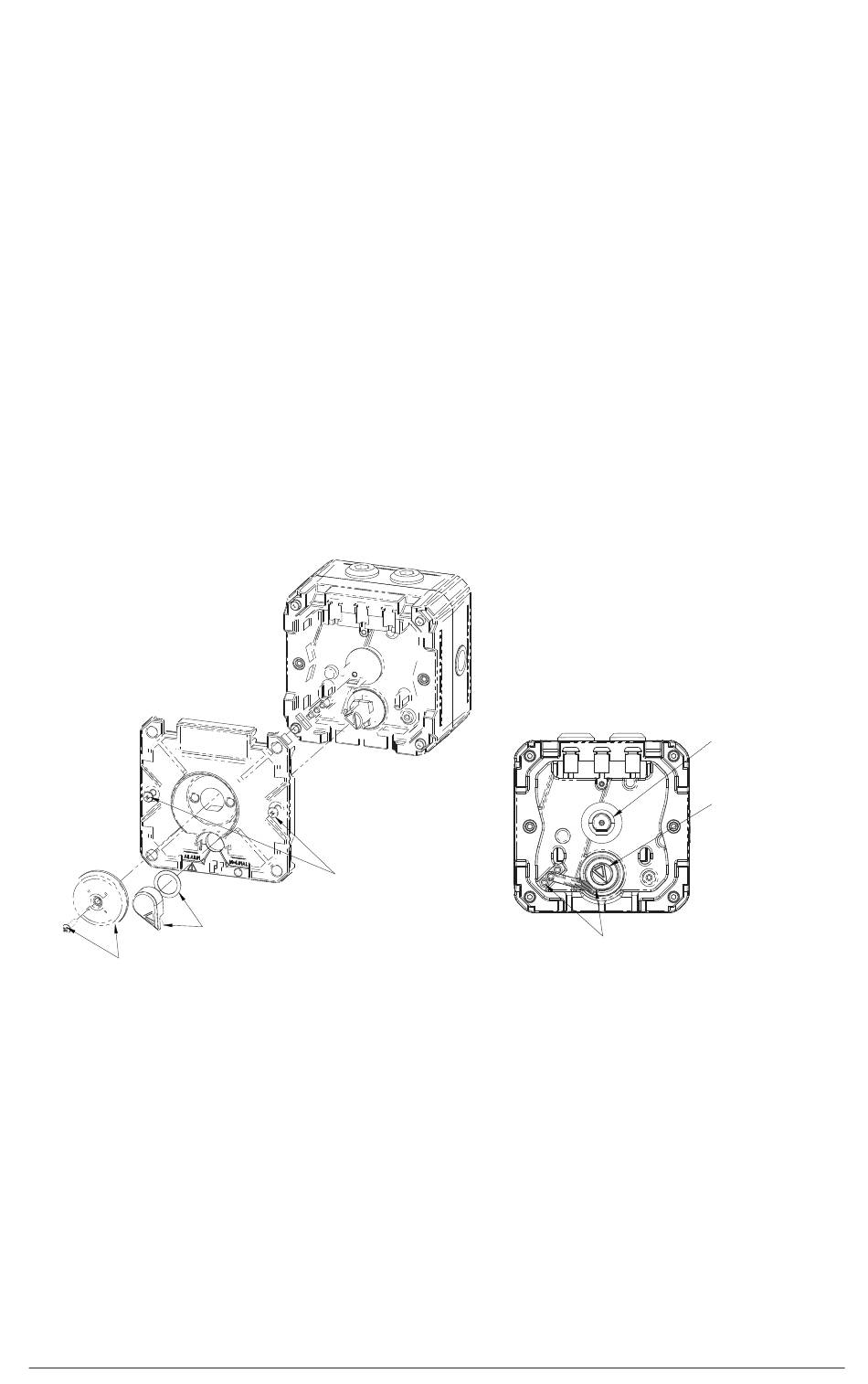

Figure 1 Retrait de l'encoche de réinitialisation
Desserrez les deux
vis M4 solidaires
Desserrez la vis de réglage
M4 pour retirer l'encoche de
réinitialisation et la rondelle de
support si elles sont présentes
Figure 2 Ré-installation de la plaque avant
Ensemble de
tige de bouton
à ressort chargé
Cylindre de
l'actionneur
transparent
Axes de pivot du
ressort de l'actionneur
