Mise/Entretien Du Marteau En Option; Pose/Entretien Des Étiquettes Optionnelles En Acier Inoxydable Pour La Plaque Frontale - Federal Signal Cp-Pb Mode D'emploi

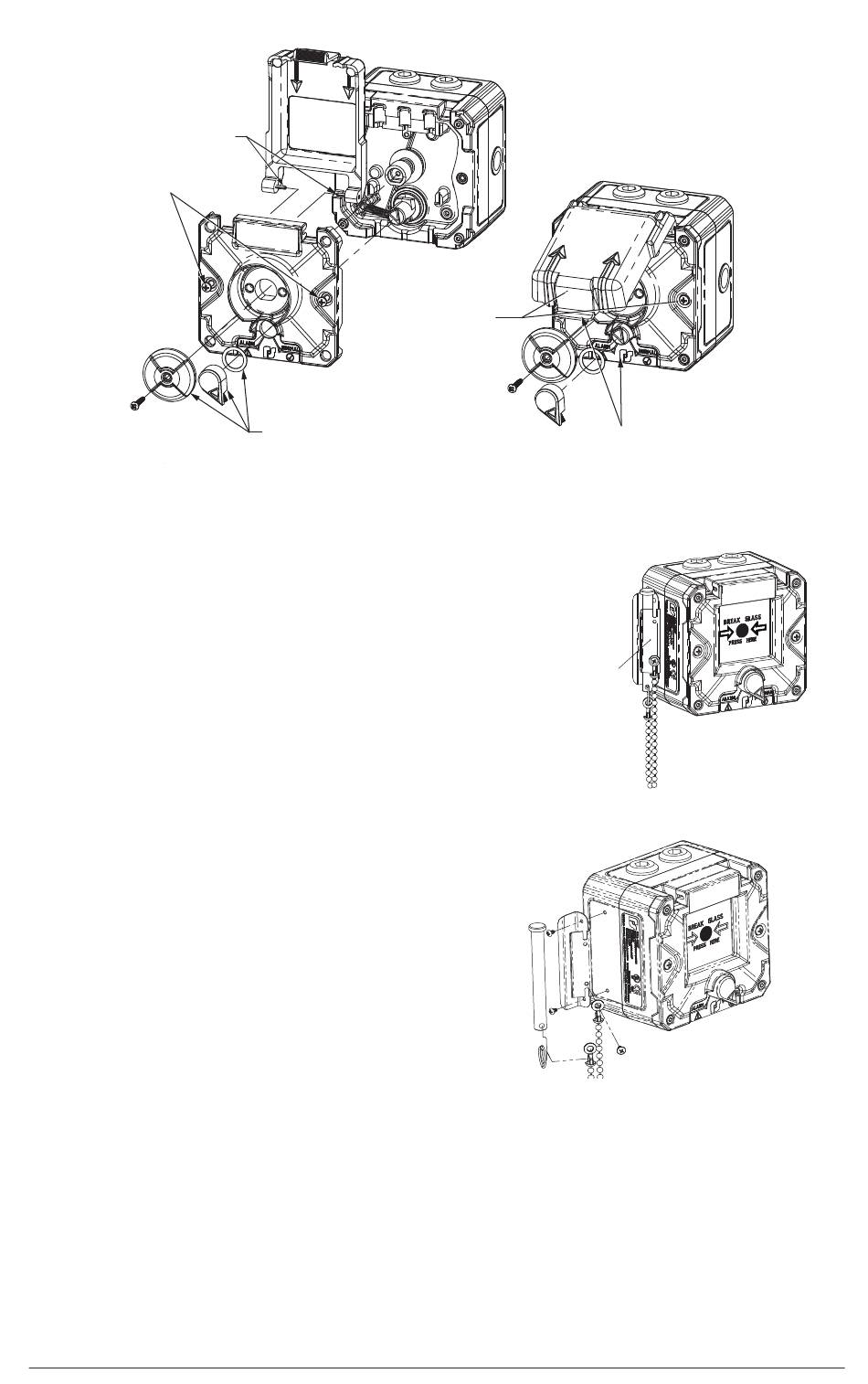

(3) Assurez-vous que les
broches pivotantes de la
trappe de protection sont
alignées avec les fentes
situées à l'arrière de la
plaque frontale (comme
illustré avec la station PB)
(2) Pour retirer la plaque frontale,
desserrez les deux vis M4

Mise/entretien du marteau en option

REMARQUE : le marteau ne peut être employé sur les
stations qui disposent déjà d'une étiquette en acier
inoxydable fixée sur le côté de la station.
Le kit de marteau en option est fixé sur le côté du boîtier arrière
de la station, que ce soit en tant qu'option installée en usine
ou sur site. Ce kit comprend toutes les pièces requises pour le
remplacement des pièces endommagées ou manquantes.
Montage à l'aide de deux vis de fixation
Pour accéder aux deux orifices de montage destinés à fixer les
deux vis fournies de calibre #4, il suffit de retirer le marteau
directement de son support de fixation. Fixez soigneusement
le support sur le boîtier arrière. VEILLEZ À NE PAS LE SERRER
EXCESSIVEMENT, CAR CELA POURRAIT ENDOMMAGER LA
CONNEXION FILETÉE AVEC LE BOÎTIER ARRIÈRE.
Pose/entretien des étiquettes optionnelles en acier inoxydable pour la plaque frontale
REMARQUE : les étiquettes en acier inoxydable pour la plaque frontale doivent uniquement être utilisées sur les stations
qui ne sont pas conformes à la norme EN54-11. L'utilisation de l'une de ces étiquettes par-dessus l'étiquette de bâtiment
en feu EN54-11 déjà installée en usine entraînera l'annulation de sa certification.
Ces étiquettes sont mises à disposition séparément en tant que pièce/accessoire. (Consultez le tableau des pièces
de rechange à la page 19.) Les inscriptions disponibles en noir sur les étiquettes sont : INCENDIE, ÉVACUATION,
ALARME GAZ ou ALARME RISQUE BIOLOGIQUE. Les étiquettes sont pourvues d'une pellicule protectrice détachable,
révélant ainsi un adhésif sensible à la pression à l'arrière. Il est essentiel de placer initialement l'étiquette avec
précision, car une fois que l'adhésif entre en contact avec la zone prévue de la plaque frontale de la station, son pouvoir
adhésif est considérable. Assurez-vous que la zone d'application est propre, sans saleté, empreintes digitales ni huile,
Federal Signal signaling.fedsig.com
(4) Pour réattacher
l'ensemble de la
plaque frontale
avant au boîtier,
serrez fermement
les deux vis M4
(1) Retirez le bouton-poussoir,
l'encoche de réinitialisation
et la rondelle de support
de la face avant de la
plaque frontale
(5) Une fois que le bouton-poussoir et l'encoche de
réinitialisation avec la rondelle de support sont en
place, clipez l'onglet avant de la trappe de protection
dans le renfoncement de la plaque frontale
Figure 24 Marteau installé
Option de marteau
brise-glace installée
Figure 25 Fixation du support
