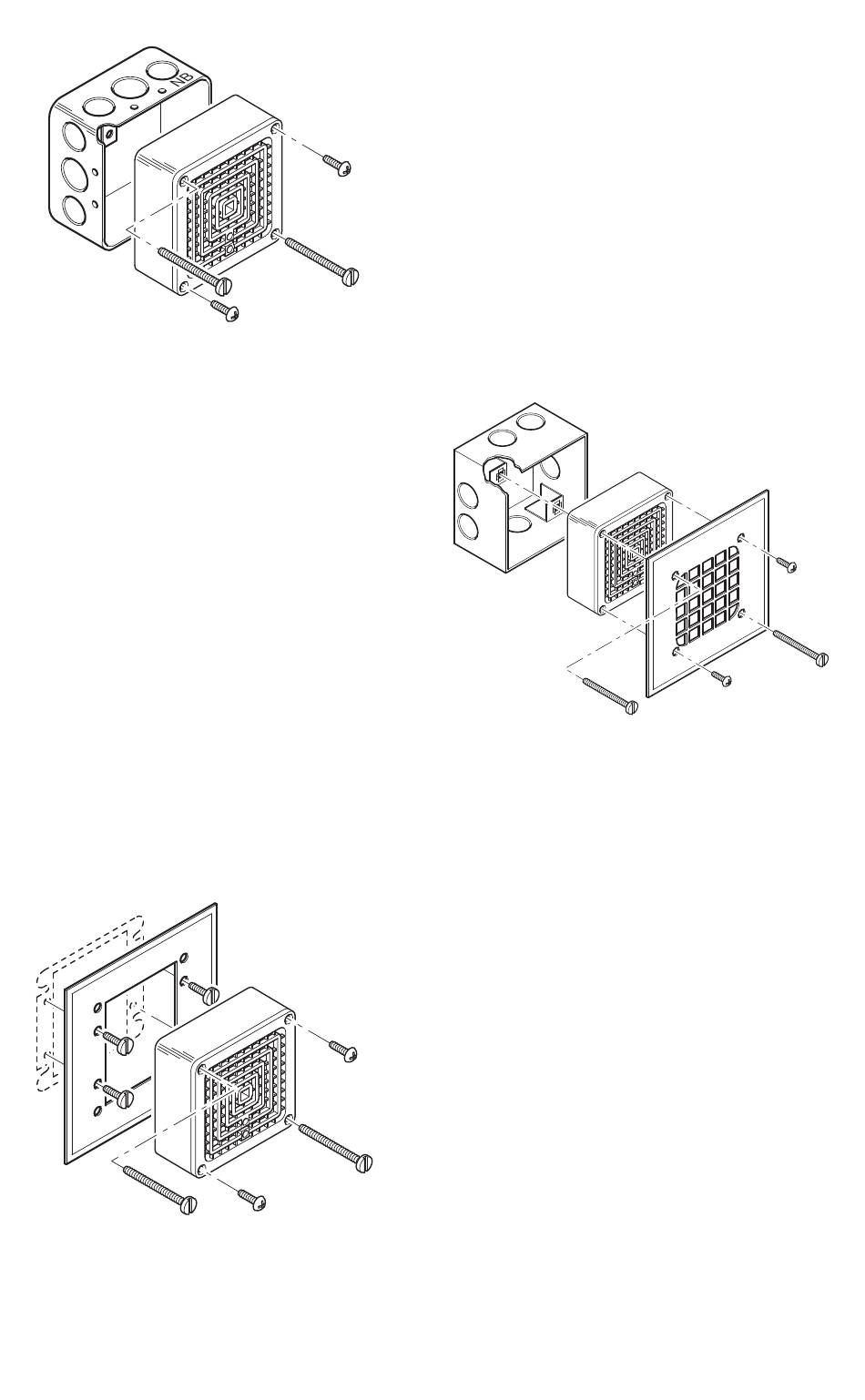

Figure 1 Montage du boîtier de prise
Montage semi-encastré
Le montage mural semi-encastré nécessite l'utilisation
d'accessoires pour plaque de montage semi-encastrée
de Federal Signal modèle SF. Cet accessoire se monte
sur un anneau en plâtre à deux gangs fourni par
l'utilisateur et fixé à un boîtier électrique carré encastré
de 4 pouces. Pour monter l'avertisseur de cette
manière :
1.
Fixez la plaque de montage semi-encastrée à
l'anneau de plâtre à l'aide des (4) vis 6-32 de 1/4
po fournies.
2.
Branchez les fils conformément à la section
Connexions électriques ci-dessous.
3.
Fixez l'avertisseur à la plaque de montage
semi-encastrée à l'aide des deux vis 8-32 de
1-5/8 pouce fournies. Installez les deux vis
autotaraudeuses 10-32 de 5/8 pouce dans
les deux ouvertures de vis non utilisées sur
l'avertisseur. Voir figure 2.
Figure 2 Montage semi-encastré
Montage encastré
Le montage mural encastré nécessite l'utilisation
d'accessoires pour boîtier de montage mural encastré
de modèle FB et grille de montage encastrée de modèle
FG de Federal Signal. Pour effectuer un montage
encastré de l'avertisseur :
290A2450-02
290A2450-04
1.
Montez le boîtier de montage mural de modèle
encastrable dans le mur avec le bord du boîtier
encastré au mur fini.
2.
Branchez les fils conformément à la section
Connexions électriques ci-dessous.
3.
Montez l'avertisseur et l'accessoire de la grille de
montage encastré sur le boîtier mural de montage
encastré à l'aide des deux vis 8-32 de 1-5/8 pouce
fournies.
4.
Installez les deux vis autotaraudeuses 10-32 de
5/8 pouce dans les deux ouvertures de vis non
utilisées sur l'avertisseur. Voir figure 3.
Figure 3 Montage encastré
F B
Montage d'un boîtier résistant aux
intempéries
Le montage en surface résistant aux intempéries
nécessite l'utilisation d'un boîtier arrière résistant aux
intempéries de modèle WB de Federal Signal. Pour
monter l'avertisseur de cette manière :
1.
Montez le boîtier arrière résistant aux intempéries
sur la surface de montage à l'aide du matériel
approprié fourni par l'utilisateur.
2.
Connectez les conduits/câblages au boîtier
arrière résistant aux intempéries selon les
besoins.
3.
Bouchez toutes les entrées de conduits non
utilisées avec les bouchons fournis.
4.
Branchez les fils conformément à la section
Connexions électriques ci-dessous.
5.
Fixez l'avertisseur au boîtier arrière résistant aux
intempéries à l'aide des deux vis 8-32 de 1-5/8
pouce fournies.
6.
Installez les deux vis autotaraudeuses 10-32 de
5/8 pouce dans les deux ouvertures de vis non
utilisées sur l'avertisseur. Voir figure 4.
F G
290A2450-08
256918 Rev. K2 0921
