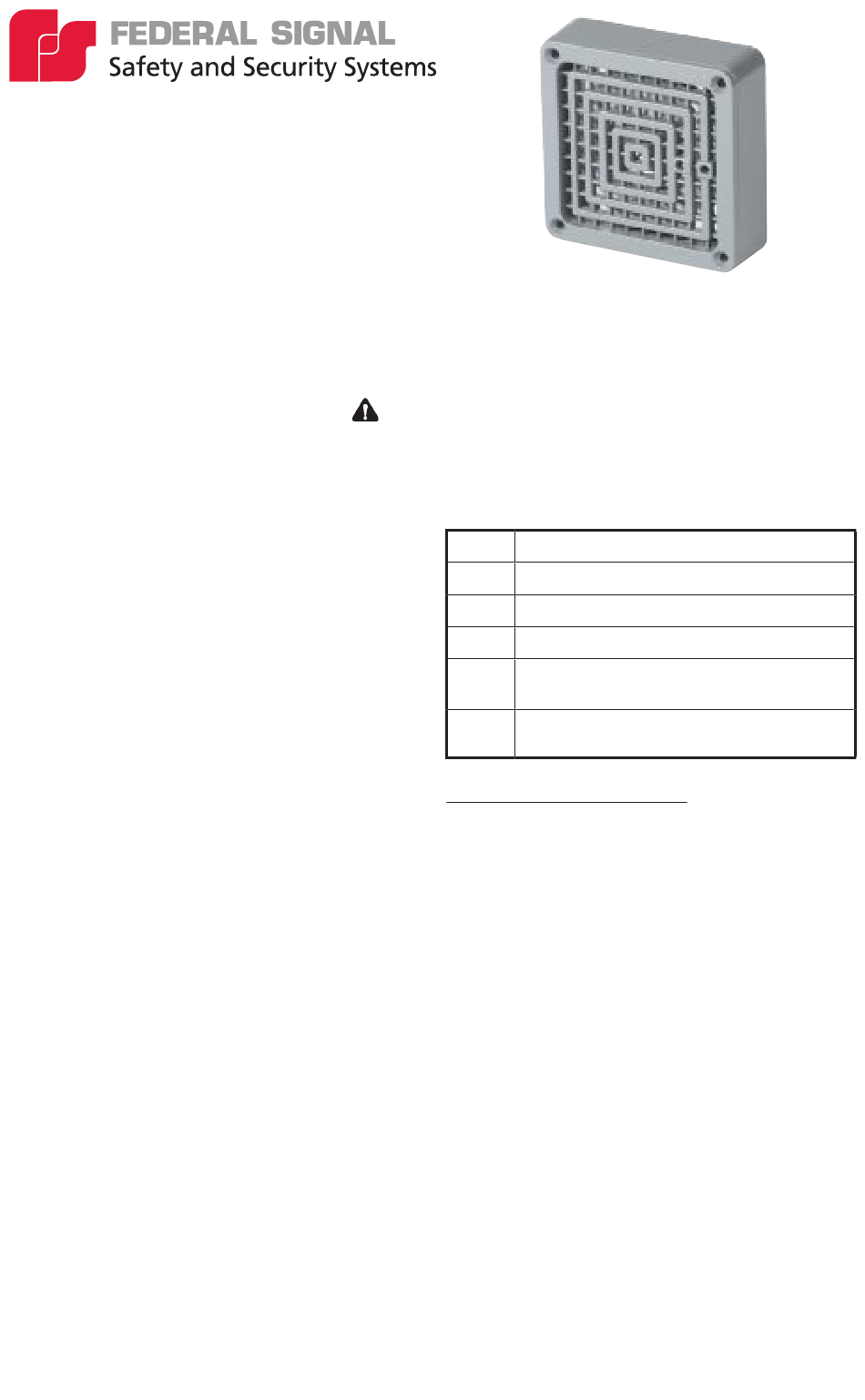

MODÈLE 350
Instructions d'installation et
d'entretien de l'avertisseur
électromécanique Vibratone®
Garantie limitée : La garantie limitée de ce produit
peut être consultée sur le site www.fedsig.com/SSG-
Warranty.
Messages aux installateurs et aux utilisateurs
Ce produit doit être installé par un électricien agréé et
dans le respect de toutes les instructions de sécurité.
Le non-respect de ces instructions peut entraîner des
dommages matériels ou des blessures graves, voire
mortelles.
• Lisez et comprenez toutes les instructions avant
d'installer ou d'utiliser l'équipement.
• RISQUE D'ÉLECTROCUTION - Afin d'éviter les
chocs électriques, ne pas brancher de fils tant que
les circuits sont sous tension.
• La diffusion optimale du son sera sérieusement
compromise si des objets bloquent l'avant
de l'avertisseur. Assurez-vous que l'avant de
l'avertisseur est bien dégagé.
• Tous les résonateurs d'avertissement efficaces
produisent des sons puissants, qui peuvent
entraîner, dans certaines situations, une perte
permanente de l'ouïe. Prenez les précautions
appropriées, comme l'utilisation d'une protection
auditive. Le dispositif doit être installé
suffisamment loin des auditeurs potentiels
afin de limiter l'exposition de ces derniers,
tout en conservant son efficacité. Le Code des
réglementations fédérales OSHA 1910.95 relatif à
la Norme acoustique fournit des directives utiles
concernant les niveaux permis d'exposition au
bruit.
• Après l'installation, testez le système pour vous
assurer qu'il fonctionne correctement.
Présentation : L'avertisseur modèle 350 est un
appareil électromécanique très puissant qui produit un
avertissement sonore par la vibration d'un diaphragme.
Cet avertisseur est capable de reproduire des sons
codés ou des tonalités soutenues. L'avertisseur a un
cycle de fonctionnement de cinq minutes en marche,
cinq minutes à l'arrêt.
Déballage de l'appareil : Après avoir déballé l'appareil,
examinez-le pour contrôler qu'il n'est pas endommagé
et vérifiez les pièces. Voir le tableau 1 pour la liste
du contenu du carton. Si une pièce est manquante
ou semble endommagée, n'essayez pas d'installer
l'appareil. Contactez l'assistance clientèle de Federal
Signal au +1 708-587-3587 ou iordersup@fedsig.com.
Tableau 1 Liste du contenu du carton
Qty Description
1 Avertisseur 350
2 Vis à tête ovale 8-32 x 1-5/8 po
2 Vis autotarodeuse à tête ovale 10-32 x 5/8 po
1 Vis autotaraudeuse à tête hexagonale
10-32 x 3/8 po
1 1 Vis de réglage à six pans creux
10-32 x 3/8 po

Montage de l'appareil

L'avertisseur peut être monté directement sur un boîtier
électrique carré standard de 4 pouces ou peut être
monté à l'aide de divers accessoires Federal Signal
(achetés séparément).
Montage du boîtier de prise
Pour fixer l'avertisseur à un mur ou à une autre surface
verticale plane :
1. Montez un boîtier électrique carré de 4 pouces sur
la surface de montage avec le matériel approprié
fourni par l'utilisateur.
2. Branchez les fils conformément à la section
Connexions électriques ci-dessous.
3. Fixez l'avertisseur au boîtier à l'aide des deux vis
8-32 de 1-5/8 pouce fournies.
4. Installez les deux vis autotaraudeuses 10-32 de
5/8 pouce dans les deux ouvertures de vis non
utilisées sur l'avertisseur. Voir figure 1.
