5. Installation / fixation au mur
Chemin de câble, en montage
en saillie, avec support mural
Chemin de câble, en
montage encastré
Chemin de câble, en
montage en saillie
Câble secteur
Câble de l'appareil raccordé
Remarque : pour le montage
mural, il est également pos-
sible d'utiliser un support mural
d'angle intérieur. Les câbles
peuvent ainsi passer facilement
par le haut derrière l'appareil et
par l'ouverture du câble d'ali-
mentation en saillie.
– 26 –
Il faut monter l'appareil à
50 cm au moins de toute
lampe dont la chaleur pourrait
entraîner un déclenchement
intempestif du détecteur. Pour
obtenir les portées indiquées
de 5/12 m, il faut monter le
détecteur à une hauteur de 2 m
environ.

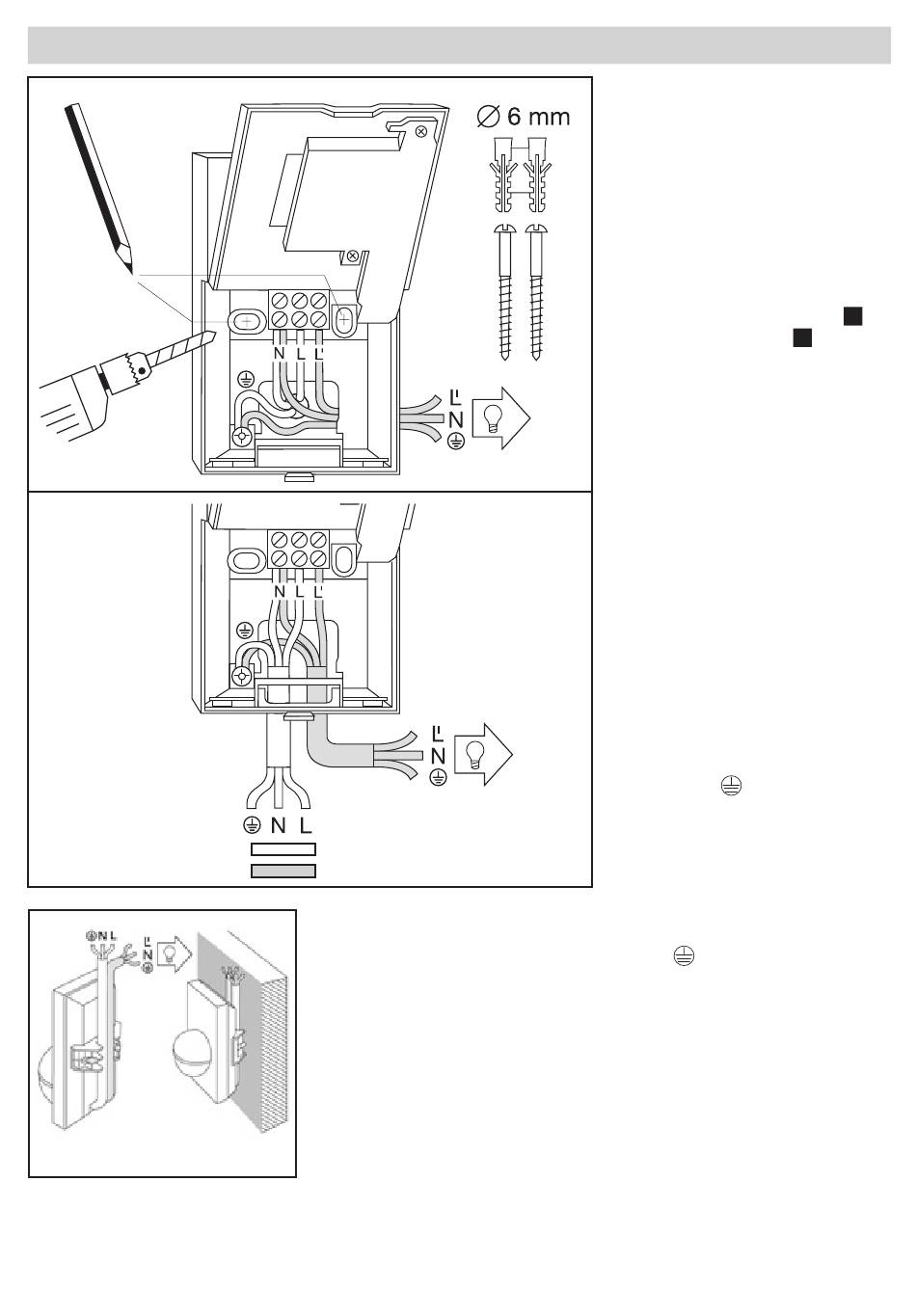

Séquence de montage :
1. Retirer le cache design
2. Desserrer le cran
la moitié inférieure du boîtier.
3. Marquer l'emplacement
des trous. 4. Percer les trous,
mettre les chevilles (Ø 6 mm)
en place.
5. Percer la paroi pour y intro-
duire le câble, selon qu'il est
posé en saillie ou encastré. 6.
Faire passer les câbles du sec-
teur et de l'appareil raccordé
et les raccorder. Si le chemin
de câble est posé en saillie,
utiliser le bouchon.
a) Branchement du câble
secteur
Le câble secteur est composé
d'un câble à 2-3 conducteurs :
L = phase
N = neutre
PE = terre (
)
En cas de doute, il faut identi-
fier les câbles avec un testeur
de tension puis les remettre
hors tension. Raccorder la
phase (L) et le neutre (N)
comme indiqué sur le dessin.
Brancher la terre au contact de
terre (
).
Il est bien sûr possible de
monter sur le câble secteur un
interrupteur permettant la mise
en ou hors circuit de l'appareil.
Le détecteur peut également
être activé manuellement pour
la durée réglée à l'aide d'un
poussoir de repos monté sur le
câble secteur.
2
.
6
et ouvrir
