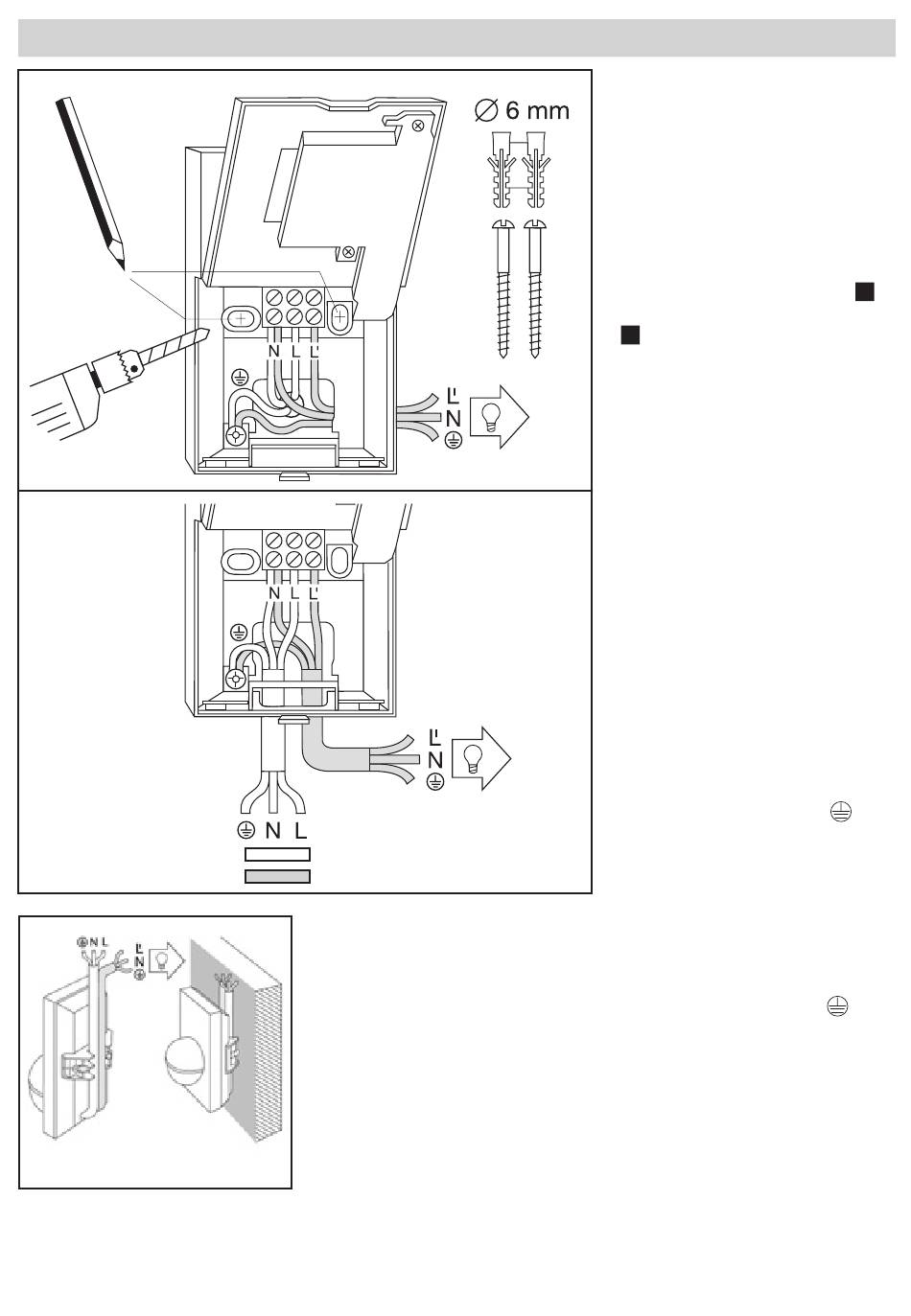

5. Inštalacija / montaža na zid
Nadometni dovod kabla
s stenskim držalom
Kabelski dovod –
podometni
Dovod kabla
pri nadomestni
inštalaciji:
Dovod na omrežje
Dovod za porabnik
Napotek: Za montažo na
steno lahko uporabite tudi
stenski nosilec v notranjem
kotu. Tako lahko kable
udobno napeljete od zgoraj
za napravo in skozi odprtino
kabelskega dovoda za
površinsko montažo.
– 174 –
Mesto montaže naj bo
od luči oddaljeno vsaj
50 cm, saj lahko njeno
toplotno sevanje vklopi
senzor. Da bi zagotovili
navedene dosege 5 / 12 m,
naj montažna višina znaša
pribl. 2 m.
Postopek montaže:
1. Dizajnersko zaslonko
snemite, 2. Zaskočni zatič
6
. odpustite in odprite
spodnjo polovico ohišja, 3.
Zarišite luknje za vrtanje,
4. Izvrtajte luknje, vstavite
moznike
(Ø 6 mm), 5. Steno za
uvedbo kablov po potrebi
pripravite za nadometno ali
podometno montažo.
6. Kabel za priključitev
omrežne in porabniške na-
peljave speljite skozi in ga
priključite. Pri nadomestni
inštalaciji dovoda kabla
uporabite tesnilni zatič.
a) Priklop na dovod na
omrežje
Omrežna dovodnica je
sestavljena iz 2- ali 3-žilne-
ga kabla:
L = faza
N = nični vodnik
PE = zaščitni vodnik (
V primeru dvoma morate
kabel identificirati z indika-
torjem napetosti; nato ga
ponovno preklopite na sta-
nje brez napetosti. Fazo (L)
in nični vodnik (N) priključite
ustrezno glede na spojko.
Zaščitni vodnik vpnite na
ozemljitveni kontakt (
Na omrežni kabel lahko
seveda montirate omrežno
stikalo za vklop in izklop.
Alternativno lahko senzor
ročno aktivirate za traja-
nje nastavljenega časa z
odpiralno tipko v omrežni
napeljavi.
