5. Inštalácia / montáž na stenu
káblové prívodné vedenie na
omietke s nástenným držiakom
káblové prívodné
vedenie pod omietkou
káblové prívodné
vedenie na omietke
napájacie vedenie
prívodné vedenie spotrebiča
Upozornenie: Na montáž
na stenu možno použiť aj
vnútornú rohovú nástennú
konzolu. To umožňuje
pohodlné vedenie káblov
zhora za zariadením a cez
otvor káblového prívodu na
povrchovej montáži.
– 146 –
Miesto montáže by malo
byť vzdialené minimálne
50 cm od svietidla, keďže
tepelné žiarenie tohto svie-
tidla môže spôsobiť chybnú
aktiváciu senzora.
Na dosiahnutie uvedených
dosahov 5 / 12 m by mala
byť montážna výška
cca 2 m.

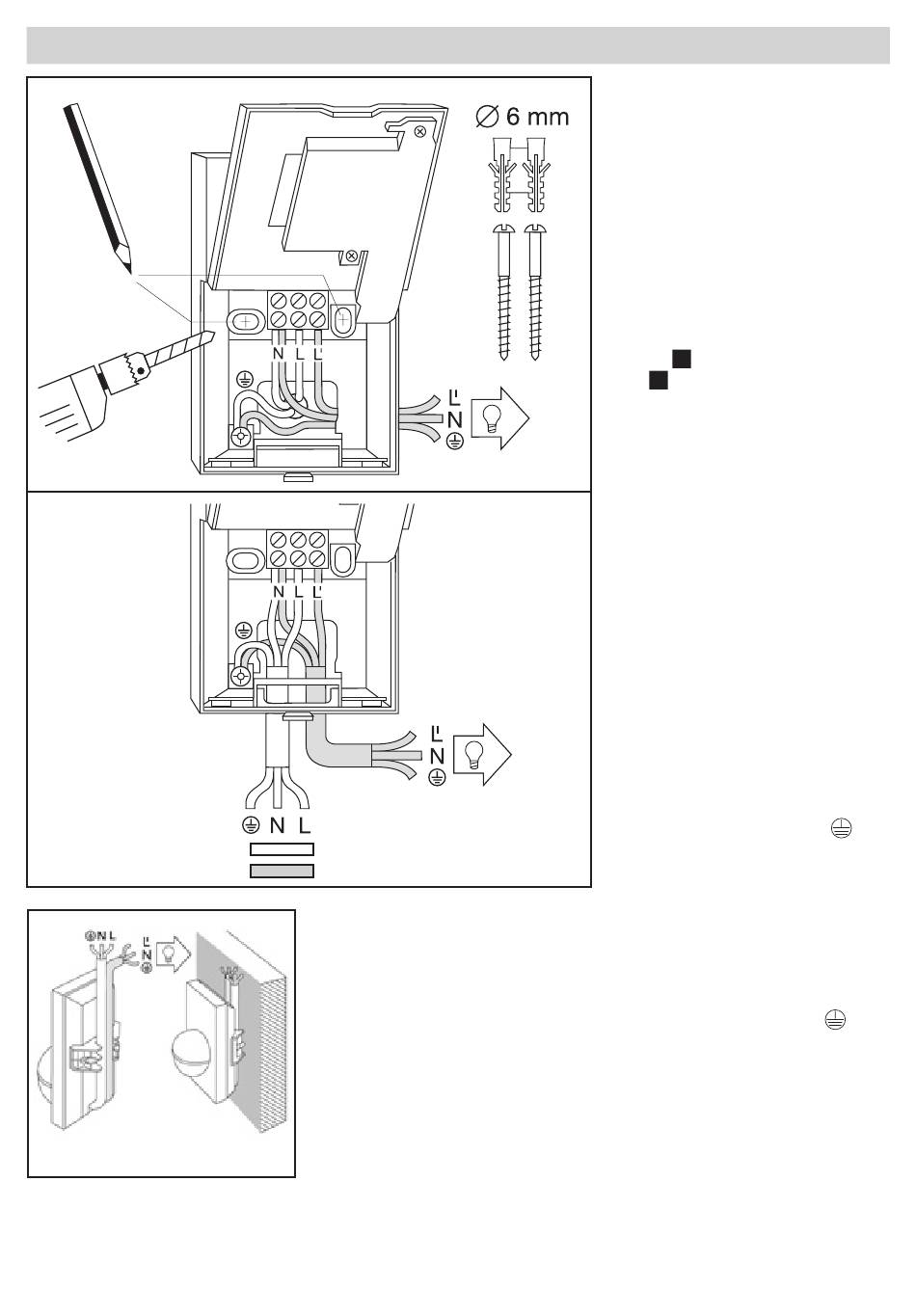

Montážny postup:
1. Odoberte dizajnové tie-
nidlo
2
. 2. Uvoľnite západ-
ku
6
a odklopte spodnú
polovicu krytu. 3. Naznačte
otvory na vŕtanie. 4. Vyvŕtaj-
te otvory, vložte hmoždinky
(Ø 6 mm). 5. Pripravte stenu
na zavedenie káblov v zá-
vislosti od nadomietkového
alebo podomietkového typu
vedenia.
6. Preveďte kábel napája-
cieho vedenia a prívodný
kábel spotrebiča a pripojte
ich. Pri kábli nadomietkové-
ho vedenia použite tesniace
zátky.
a) Pripojenie napájacieho
vedenia
Napájacie vedenie tvorí
dvoj- až trojžilový kábel:
L = fáza
N = nulový vodič
PE = ochranný vodič (
V prípade pochybností
musíte káble identifikovať
pomocou skúšačky napätia;
potom ich znova odpojte
od napätia. Fázu (L) a
nulový vodič (N) pripojte
podľa označenia svoriek.
Ochranný vodič pripojte na
uzemňovací kontakt (
Na napájacie vedenie sa
môže namontovať sieťový
spínač na zapínanie a vypí-
nanie. Alternatívne môžete
senzor aktivovať na dobu
nastaveného času ručne
pomocou tlačidla otvárača
v napájacom vedení.
)
).
