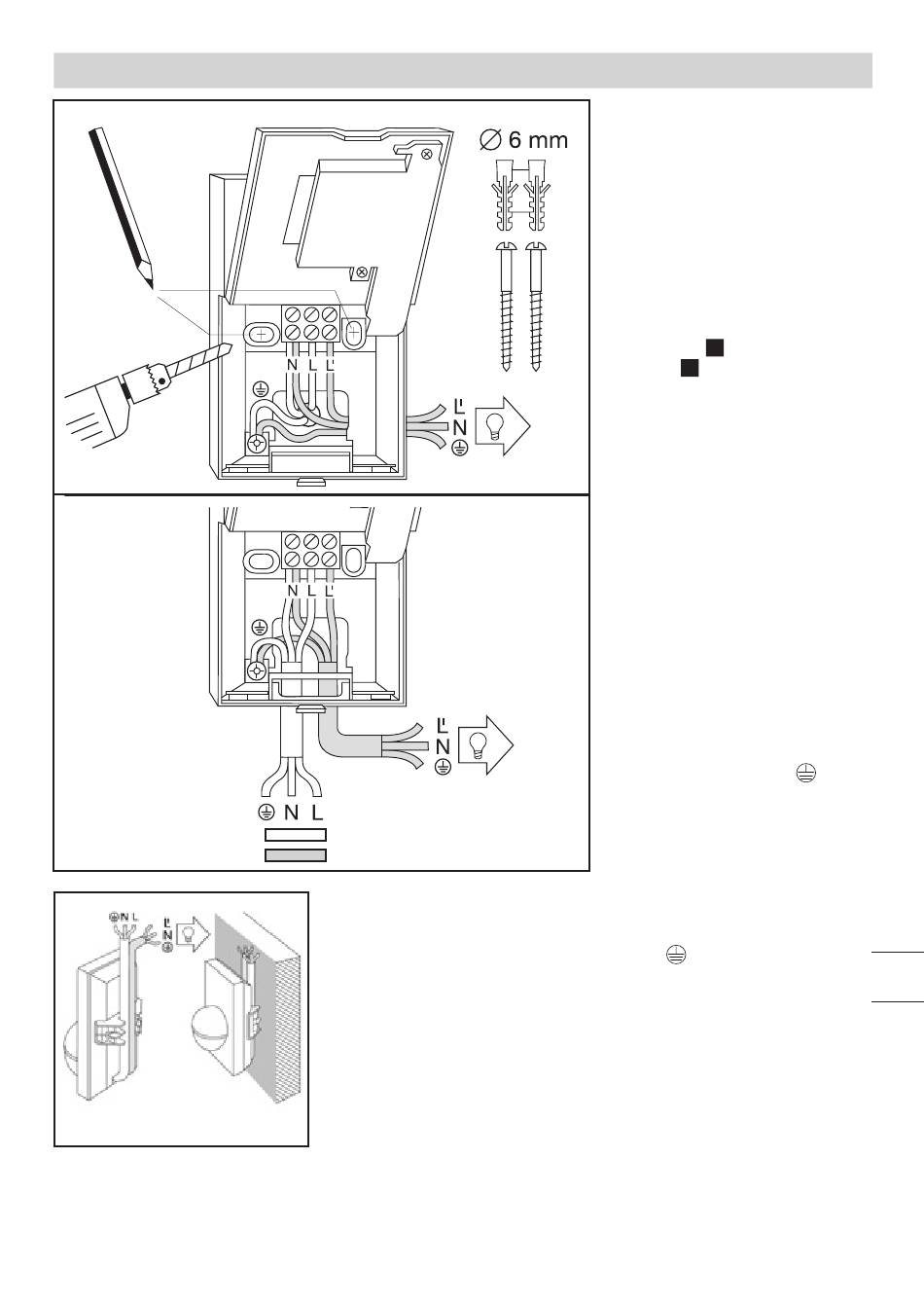

5. Instalacija / zidna montaža
Dovod nadžbuknog kabela
sa zidnim držačem
Dovod
podžbuknog kabela
Dovod
nadžbuknog kabela
Mrežni vod
Vod potrošača
Napomena: Zidni nosač
unutarnjeg kuta također se
može koristiti za montažu
na zid. Kabeli se mogu
jednostavno provući odozgo
iza uređaja i kroz otvor
nadgradnog kabelskog
dovoda.
– 183 –
Mjesto montaže mora
biti udaljeno od svjetiljke
najmanje 50 cm jer njezino
toplinsko zračenje može
uzrokovati pogrešno funk-
cioniranje senzora. Da bi
se postigli navedeni dometi
od 5 / 12 m, visina montaže
treba iznositi oko 2 m.
Montaža:
1. Skinuti dizajnirani prednji
poklopac
2
, 2. Otpustiti
6
kukicu
i otklopiti donju
polovicu kućišta, 3. Označiti
rupice za bušenje,
4. Probušiti rupice, umetnuti
tiple (Ø 6 mm), 5. Izbijte
rupe za uvođenje kabela
prema potrebi za nadžbukni
ili podžbukni kabel.
6. Provesti kabel mrežnog
voda i voda potrošača i pri-
ključiti. Kod dovoda nadž-
buknog kabela upotrijebite
brtvene čepove.
a) Piključivanje mrežnog
voda
Mrežni vod sastoji se od
dvožilnog do trožilnog
kabela:
L = faza
N = nulti vodič
PE = zaštitni vodič (
U slučaju dvoumljenja
morate identificirati kabel
pomoću ispitivača napona;
zatim ponovno uspostavite
beznaponsko stanje. Faza
(L) i nulti vodič (N) priključu-
ju se prema oznakama ste-
zaljki. Zaštitni vodič spaja
se s (
) uzemljenjem.
Naravno da u vodu može
biti montirani prekidač za
uključivanje i isključiva-
nje. Alternativno možete
aktivirati senzor ručno na
podešeno vrijeme pomoću
prekidača.
)
HR
