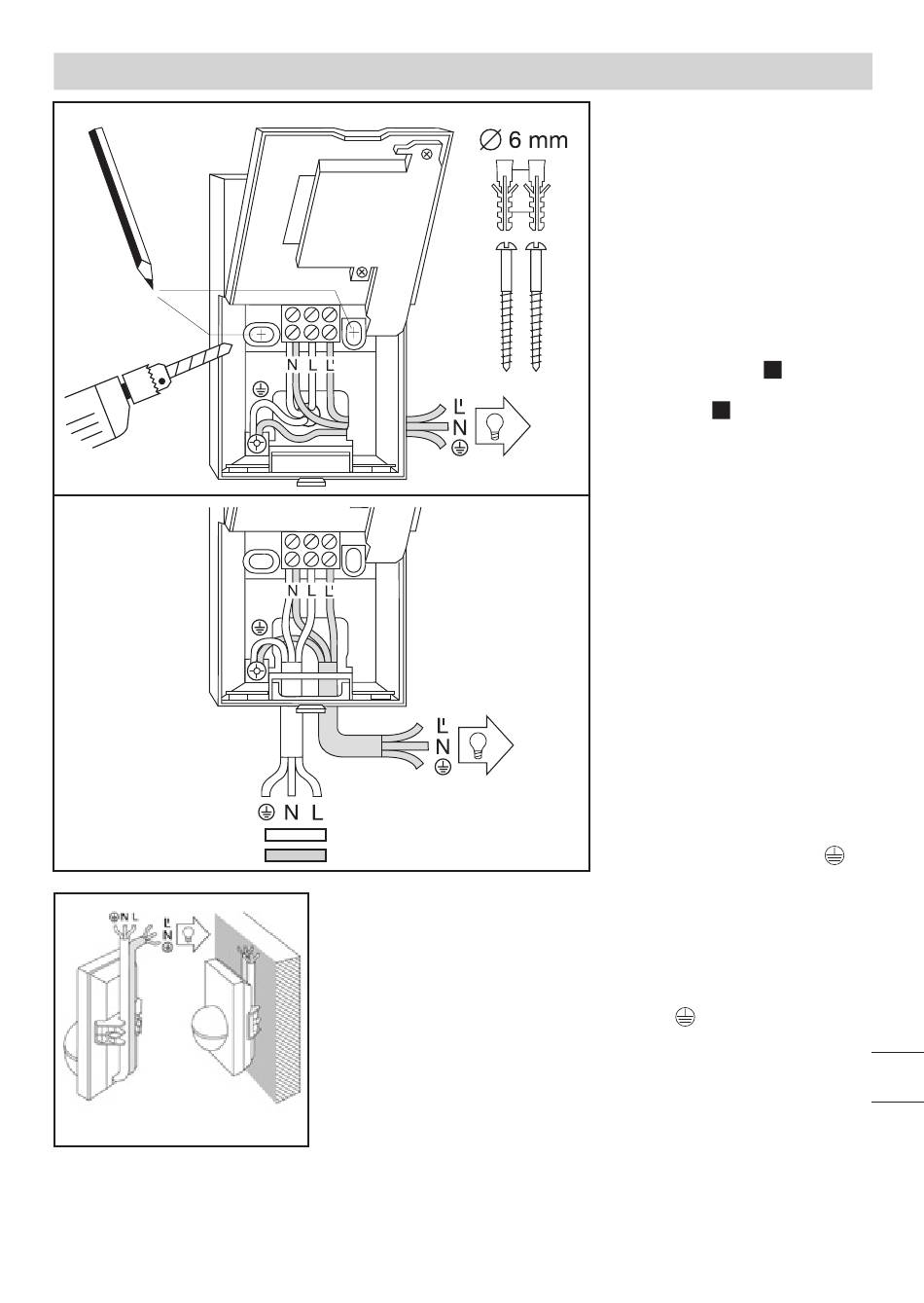

5. Įrengimas / montavimas prie sienos
Atvirasis kabelių prijungimas
su sieniniu laikikliu
Kabelis po tinku
Kabelių tiesimas
tinku
Tinklo laidas
Prietaiso laidas
Pastaba: montuojant ant
sienos taip pat galima
naudoti vidinį kampinį
sieninį laikiklį. Tai leidžia
patogiai pravesti kabelius
iš viršaus už įrenginio ir
pro paviršiuje montuojamo
kabelių tiekimo angos angą.
– 201 –
Montavimo vieta turi būti
nutolusi nuo šviestuvo ne
mažiau kaip 50 cm, kadangi
dėl šviestuvo šiluminės
spinduliuotės jutiklis gali
suveikti klaidingai. Siekiant
užtikrinti 5 / 12 m senso-
riaus jautrumo zoną, pasta-
rąjį reikėtų montuoti apie
2 m aukštyje.
Montavimo eiga
1. Nutraukite originalaus
2
dizaino dangtelį
2. Atlaisvinkite fiksavimo
spragtuką
6
ir atlenkite
apatinę korpuso pusę.
3. Pasižymėkite gręžtinių
skylių vietas. 4. Išgręžkite
skyles, įkiškite kaištį
(Ø 6 mm).
5. Išdaužkite sieną kabelio
įvadui, priklausomai nuo
poreikio – atvirajam arba
uždarajam montavimui.
6. Nutieskite ir prijunkite
tinklo ir vartotojo prijungi-
mo kabelius. Jei kabelius
montuojate atviruoju būdu,
naudokite sandarinimo
kaiščius.
a) Tinklo įvado
prijungimas:
Tinklo įvadą sudaro dvigys-
lis arba trigyslis kabelis:
L = fazė
N = nulinis laidas
PE = apsaugos laidas (
Jei kyla abejonių, laidus pa-
tikrinkite įtampos indikato-
riumi; po to atjunkite srovę.
Fazės (L) ir nulinis laidas
(N) jungiami pagal gnybtų
išdėstymą. Įžeminimo laidą
junkite prie įžeminimo kon-
takto (
).
Be abejo, į tinklo įvadą
galima įmontuoti tinklo
jungiklį, kuris atliks įjungi-
mo ir išjungimo funkcijas.
Pasirinktinai jutiklį galima
aktyvinti nustatytajam laikui
rankiniu būdu elektros tinklo
laido atjungiamojo kontakto
mygtuku.
)
