5. Instalarea / Montajul pe perete
Montarea cablului „pe tencuială"
cu suport de perete
Montarea cablului
sub tencuială
Montarea
cablului pe
tencuială
Cablul de alimentare
Cablul consumatorului
Notă: Pentru montarea
pe perete se poate utiliza
şi un suport de perete de
colț interior. Acest lucru
permite trecerea comodă
a cablurilor de sus, din
spatele dispozitivului şi
prin deschiderea trecerii
cablurilor montate la
suprafață.
– 165 –
Locul de montaj trebuie
să se afle la o distanţă de
cel puţin 50 cm de o lampă,
întrucât radiaţia termică a
acesteia poate produce de-
clanşări eronate ale senzo-
rului. Pentru a obţine razele
de acţiune de 5 / 12 m men-
ţionate, înălţimea de montaj
trebuie să fie de cca. 2 m.

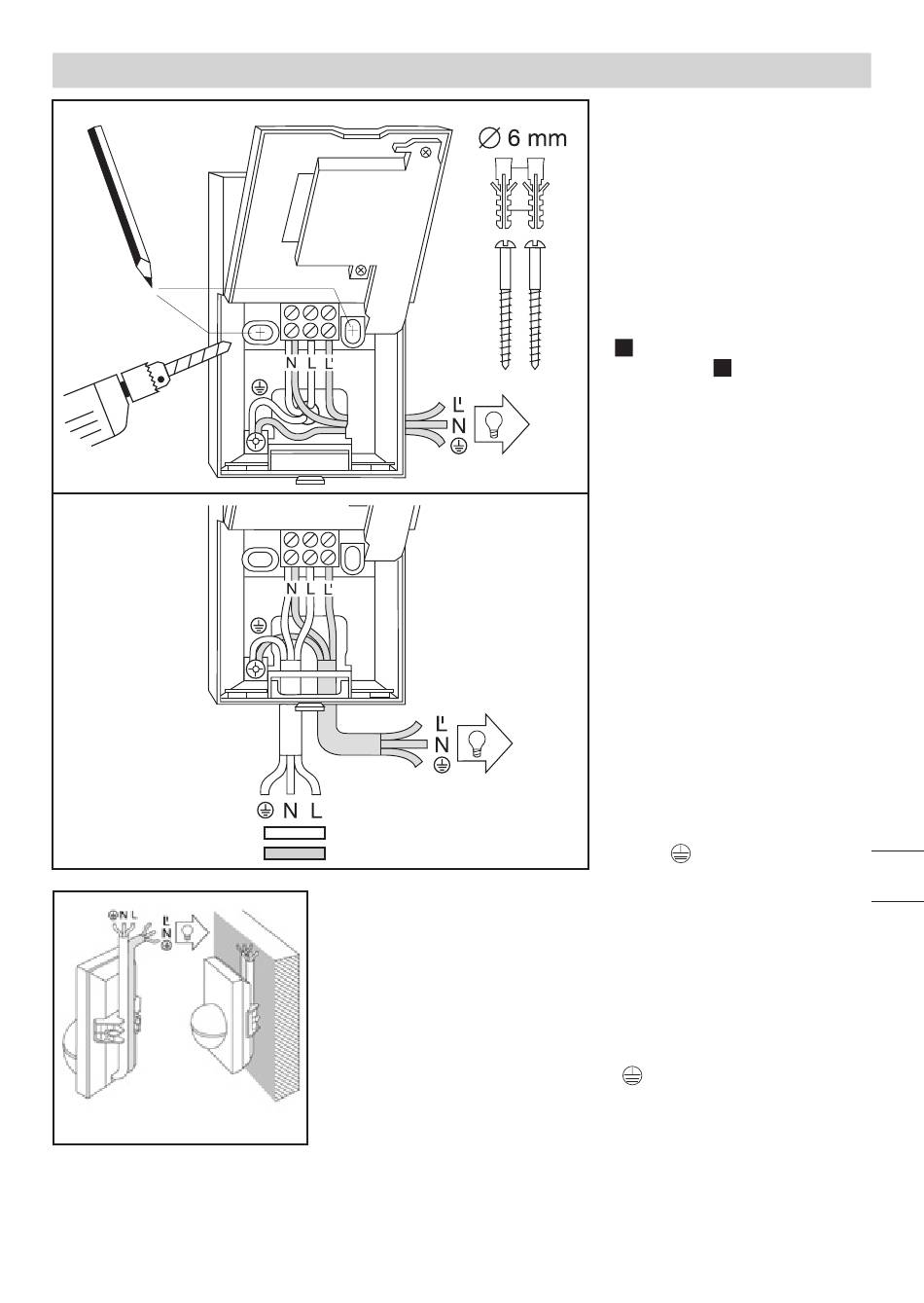

Etapele montării:
1. Scoateţi masca decorativă
2
, 2. Desfaceţi dispozitivul
6
de blocare
şi deschideţi
jumătatea inferioară a carca-
sei, 3. Marcaţi locurile viitoa-
relor găuri, 4. Daţi găurile, in-
troduceţi diblurile (Ø 6 mm),
5. Perforati carcasa in zonele
preformate pentru introdu-
cerea cablului, în funcţie de
cum o cere „montarea pe
tencuială" sau „sub tencu-
ială". 6. Introduceţi cablul
de alimentare de la reţea
şi cablul consumatorului şi
conectaţi-le. La montarea
cablului „pe tencuială" utili-
zaţi dopuri de etanşare.
a) Conectarea cablului
de alimentare
Alimentarea de la reţea se
realizează printr-un cablu cu
2 până la 3 conductori:
L = fază
N = conductor de nul
PE = conductor de protecţie
(
)
Dacă aveţi îndoieli, trebuie să
identificaţi conductorii cu aju-
torul unui creion de tensiune;
după aceea ei trebuie scoşi
din nou de sub tensiune. Faza
(L) şi conductorul de nul (N)
se conectează la bornele co-
respunzătoare. Conductorul
de protecţie se conectează
la contactul de împământare
(
).
Pe cablul de alimentare se
poate monta, bineînţeles, un
întrerupător de reţea, pentru
activare şi dezactivare. Alter-
nativ, senzorul poate fi activat
manual pe durata timpului se-
tat, printr-un buton de coman-
dă pe cablul de alimentare.
