ARMADO
ESCUADRADO DE LA HOJA DE LA SIERRA
CON LA GUÍA

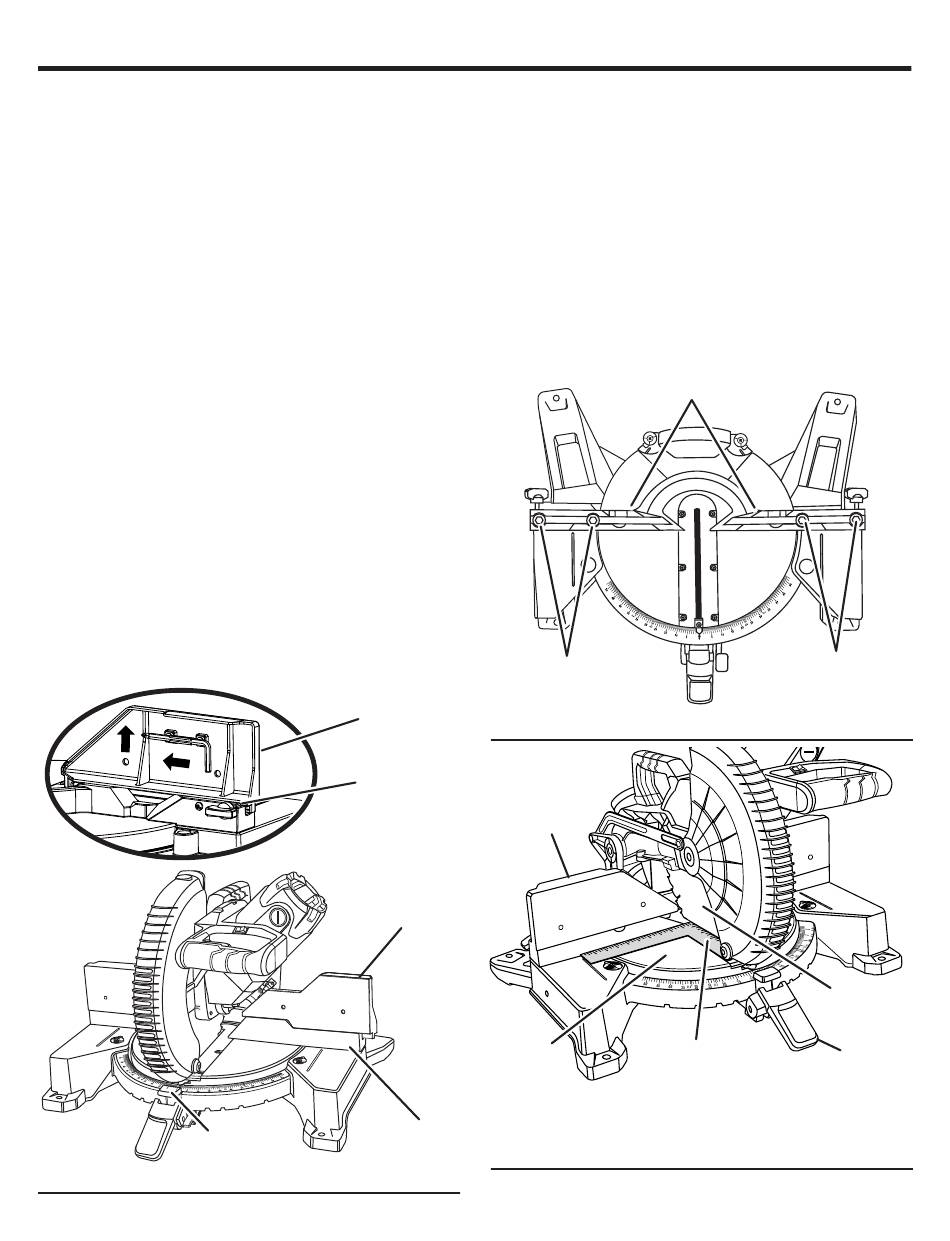

Vea las figuras 16 a 22.
 Desconecte la sierra.
 Tire del brazo de la sierra completamente hacia abajo y
enganche el pasador de seguridad para asegurar el brazo
en la posición de traslado.
 Levante la palanca de seguridad de inglete; luego, baje y
mantenga el botón de detención de afloje en la mesa de
ingletes.
 Gire la mesa de ingletes hasta que el puntero del brazo de
control quede colocado en la marca de 0°.
 Suelte el botón de detención de afloje; luego, presione la
palanca de seguridad de inglete para asegurar la mesa de
ingletes.
 Afloje la perilla de fijación de bisel a 0° (la hoja puesta a 90°
con la mesa de ingletes). Apriete la perilla de fijación de
bisel.
 Coloque horizontalmente una escuadra sobre la mesa de
ingletes. Coloque una pata de la escuadra contra la guía.
Deslice la otra pata de la escuadra para colocarla contra la
parte plana de la hoja de la sierra.
NOTA: Asegúrese de que la escuadra toque la parte plana
de la hoja de la sierra, no los dientes.
 El borde de la escuadra y la hoja de la sierra deben estar
paralelas, como se muestra en la figure 18.
BOTÓN DE
DETENCIÓN DE
GUÍA DE
INGLETES
DESLIZABLE
TORNILLO
DE GUÍA
GUÍA DE
INGLETES
DESLIZABLE
AFLOJE Fig. 16
 Si el borde delantero o trasero de la hoja de la sierra forma
un ángulo con respecto a la escuadra, como se muestra en
las figuras 19 y 20, se requieren ajustes.
 Quite las guías de ingletes deslizables de la guía. Vea la
figura 16.
 Gire los tornillos de la guía 2 o 3 veces hacia la izquierda.
para aflojar y deslizar las guías de ingletes hacia el brazo de
la sierra hasta que queden al ras con la mesa de ingletes.
 Quite las guías de ingletes deslizables tirando hacia adelante
y hacia atrás de la mesa de ingletes.
 Con la llave de la hoja, afloje los tornillos de cabeza
hexagonal encargados de asegurar la guía a la mesa de
ingletes. Vea la figura 17.
TORNILLOS
DE LA TAPA DE
CABEZA HUECA
GUÍA DE
INGLETES
DESLIZABLE
MESA DE
INGLETES
VISTA A DE LA HOJA A ESCUADRA CON LA GUÍA
GUÍA
18 - Español
GUÍA
TORNILLOS
DE LA TAPA DE
CABEZA HUECA
HOJA
ESCUADRA
LOCK LEVER
Fig. 17
MITER
Fig. 18
