ASSEMBLAGE
 Desserrer le bouton de verrouillage d'angle de biseau et
régler le bras de la scie pour un biseau de 0° (lame à 90° de
la table). Serrer le bouton de verrouillage de biseau.
 Poser une équerre à plat sur la table à onglets. Placer une
branche de l'équerre contre le guide. Glisser l'autre branche
de l'équerre contre le plat de la lame.
NOTE : Vérifier que l'équerre est en contact avec le plat de
la lame, pas les dents.
 Le bord de l'équerre et la lame doivent être parallèles, comme
le montre la figure 18.
 Si l'avant ou l'arrière de la lame s'écarte de l'équerre, des
réglages, illustrés aux figures 18 et 19, sont nécessaires.

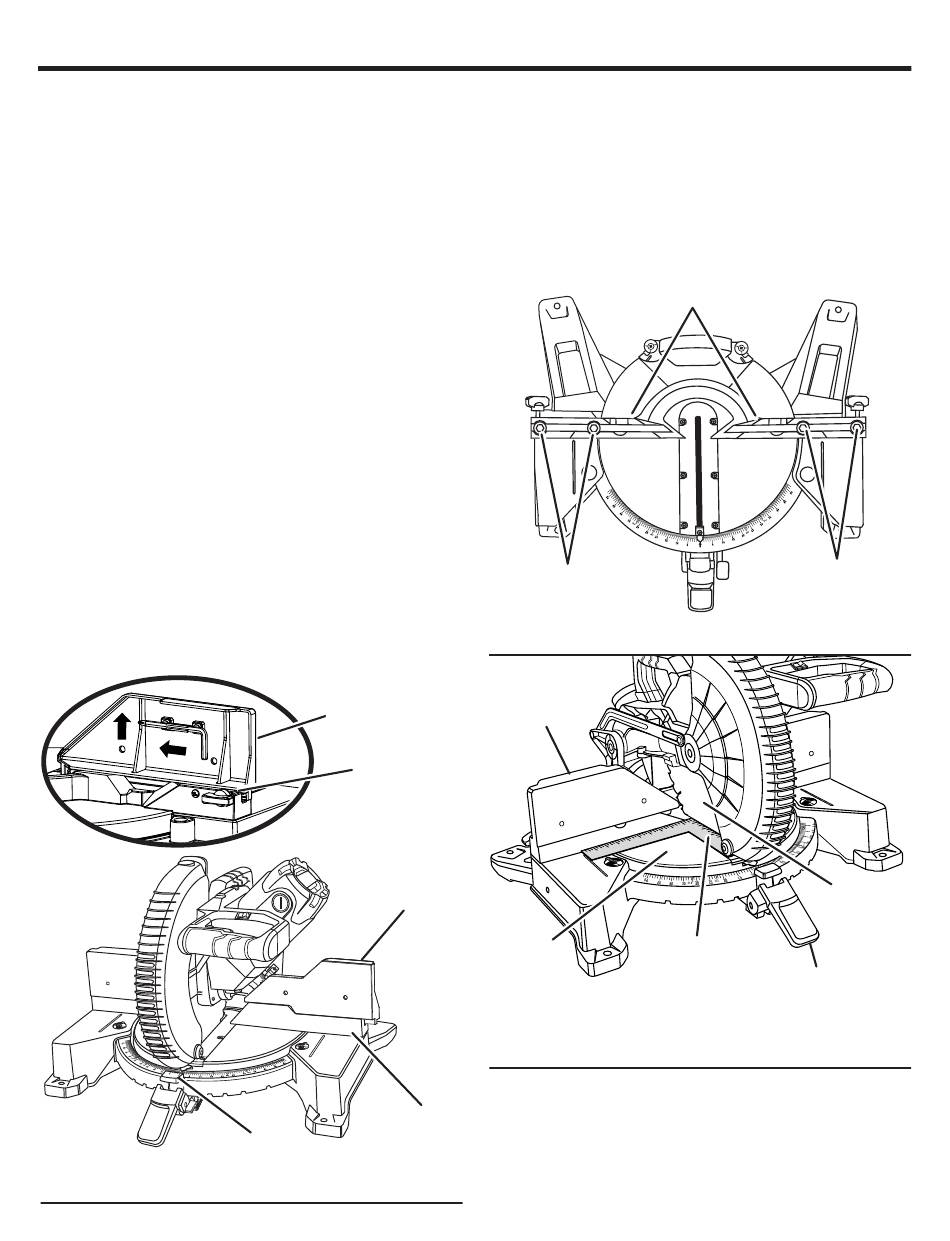

 Retirer les guides d'onglet coulissants du guide.
Voir la figure 16.
 Déserrer les vis du guide 2 à 3 fois tourner vers la gauche.
pour dégager et glisser les guides longitudinaux vers le bras
de la scie jusqu'à ce que ces derniers affleurent la table à
onglets.
 Retirer les guides d'onglet coulissants en les soulevant et
en les éloignant de la table à onglets.
 Avec la clé pour lame, desserrer les vis à tête creuses
immobilisant le guide longitudinal à la table à onglets. Voir
la figure 17.
DÉGAGEMENT À
ENCLIQUETAGE
GUIDE
D'ONGLET
COULISSANT
VIS DU
GUIDE
GUIDE
D'ONGLET
COULISSANT
BOUTON DE
 Tourner le guide vers la gauche ou la droite jusqu'à ce que
la lame de scie soit perpendiculaire.
 Serrer les vis fermement. Vérifier la perpendicularité de la
lame avec le guide longitudinal et réajuster au besoin.
 Réinstaller les guides d'onglet coulissants.
La scie présente plusieurs indicateur d'échelle. Une fois les
réglages d'alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les
figures 21 et 22.
VIS DU
CAPUCHON À
TÊTE CREUSE
GUIDE
D'ONGLET
COULISSANT
TABLE À
ONGLETS
VUE DE LA LAME D'ÉQUERRE AVEC LE GUIDE
GUIDE
Fig. 16
18 - Français
GUIDE
VIS DU
CAPUCHON À
TÊTE CREUSE
LAME
ÉQUERRE
LEVIER DE VERROUILLAGE
D'ONGLET
Fig. 17
Fig. 18
