ARMADO
NOTA: El perno de la hoja tiene roscas a la izquierda. Gire
el perno de la hoja a la derecha para aflojarlo.
 Retire la arandela exterior de la hoja. No retire la arandela
interior de la hoja.
 Coloque una gota de aceite en la arandela interior y en la
arandela exterior de la hoja en el lugar donde tocan la hoja.
ADVERTENCIA:
Si se ha sacado la arandela interior de la hoja, instálela
nuevamente antes de colocar la hoja en el husillo. De
lo contrario puede causar un accidente pues la hoja
no quedará debidamente apretada.

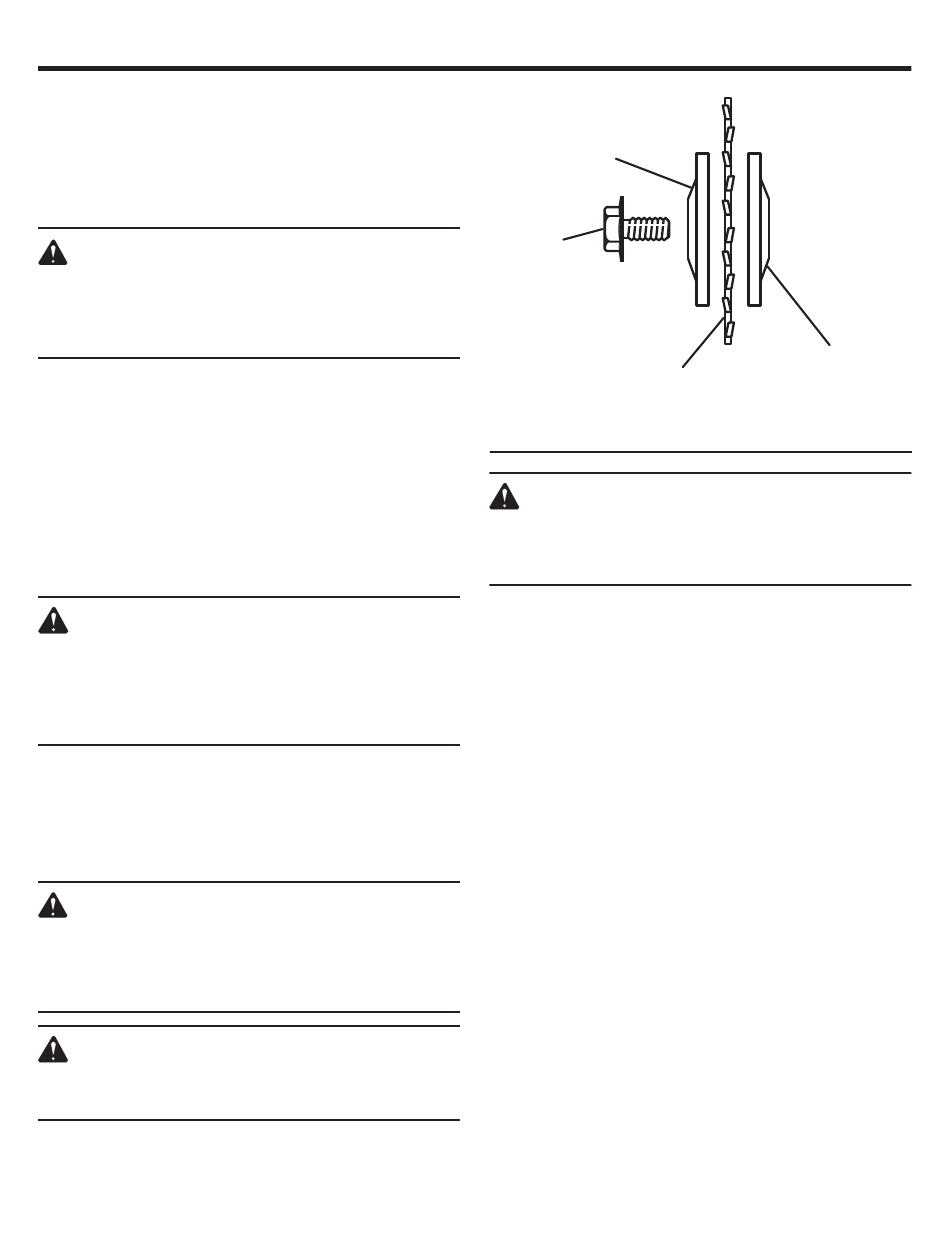

 Coloque la hoja de la sierra dentro del protector superior de
la hoja y en el hombro de la arandela interior. Los dientes
de la sierra apuntan hacia abajo en la parte delantera de la
sierra, como se muestra en la figura 14.
 Vuelva a colocar la arandela exterior. Las caras planas
dobles en "D" de las arandelas de la hoja se alinean con
las caras planas del husillo.
 Oprima el botón de bloqueo del husillo y vuelva a colocar
el perno de la hoja.
NOTA: El perno de la hoja tiene roscas a la izquierda. Gire
el perno de la hoja a la izquierda para apretar.
PRECAUCIÓN:
Siempre instale la hoja con los dientes y la flecha
impresa en el lado de la hoja dirigidas hacia abajo en
la parte delantera de la sierra. La dirección de rotación
de la hoja también está estampada con una flecha en
el protector superior de la hoja.
 Apriete firmemente el perno de la hoja.
 Vuelva a colocar la cubierta del perno de la hoja y ajuste
firmemente el tornillo de la cubierta del perno de la hoja.
 Baje la protección de la hoja.
 Levante y baje el brazo de la sierra para asegurarse de que
la protección inferior de la hoja funcione correctamente.
ADVERTENCIA:
Asegúrese de que el botón del seguro del husillo no
esté oprimido antes de volver a conectar la sierra al
suministro de corriente. Nunca oprima el botón del
seguro del husillo cuando esté girando la hoja.
PELIGRO:
Radiación láser. Evite todo contacto directo de los
ojos con la fuente de luz.
ARANDELA
EXTERIOR
DE LA HOJA
PERNO
DE LA
HOJA
ADVERTENCIA:
Todo control, ajuste o procedimiento diferente de los
especificados aquí, puede causar una exposición
peligrosa a la radiación.
CORTE DE UNA RANURA EN LA PLACA DE
GARGANTA DE DESPEJE CERO
Para usar su sierra ingletadora compuesta, usted debe cortar
una ranura en la placa de garganta de despeje cero para
ofrecer despeje a la hoja. Para cortar la ranura, ajuste la sierra
en bisel de 0°, ponga en marcha la sierra y deje que la hoja
alcance la velocidad máxima, luego haga cuidadosamente
un corte derecho hasta donde sea posible en la placa de
garganta. Apague la sierra y espere a que la hoja se detenga
completamente antes de levantar el brazo de la sierra.
Ajuste ambas guías de ingletes deslizables para asegurar la
distancia correcta antes de hacer un corte en bisel. Configure
el ángulo de bisel (derecho) a 48°, encienda su sierra y espere
a que la hoja alcance su velocidad máxima; luego, efectúe
cuidadosamente otro corte a través de la placa de garganta
sin paso libre. A continuación, configure el ángulo de bisel
(izquierdo) a 48°, encienda su sierra y espere a que la hoja
alcance su velocidad máxima; luego, efectúe cuidadosamente
otro corte a través de la placa de garganta sin paso libre.
La ranura de la placa de garganta será lo suficientemente ancha
para permitir que la hoja pase a través de esta en un ángulo
de 0° a 48°. Restablezca la posición de las guías de ingletes
deslizables.
16 - Español
ARANDELA
INTERIOR
HOJA
DE LA HOJA
Fig. 14
