ARMADO
del saco debe quedar fijo entre las ranuras de la abertura de
salida del aserrín. Para retirar el saco captapolvo con el fin de
vaciarlo, invierta el procedimiento anterior.

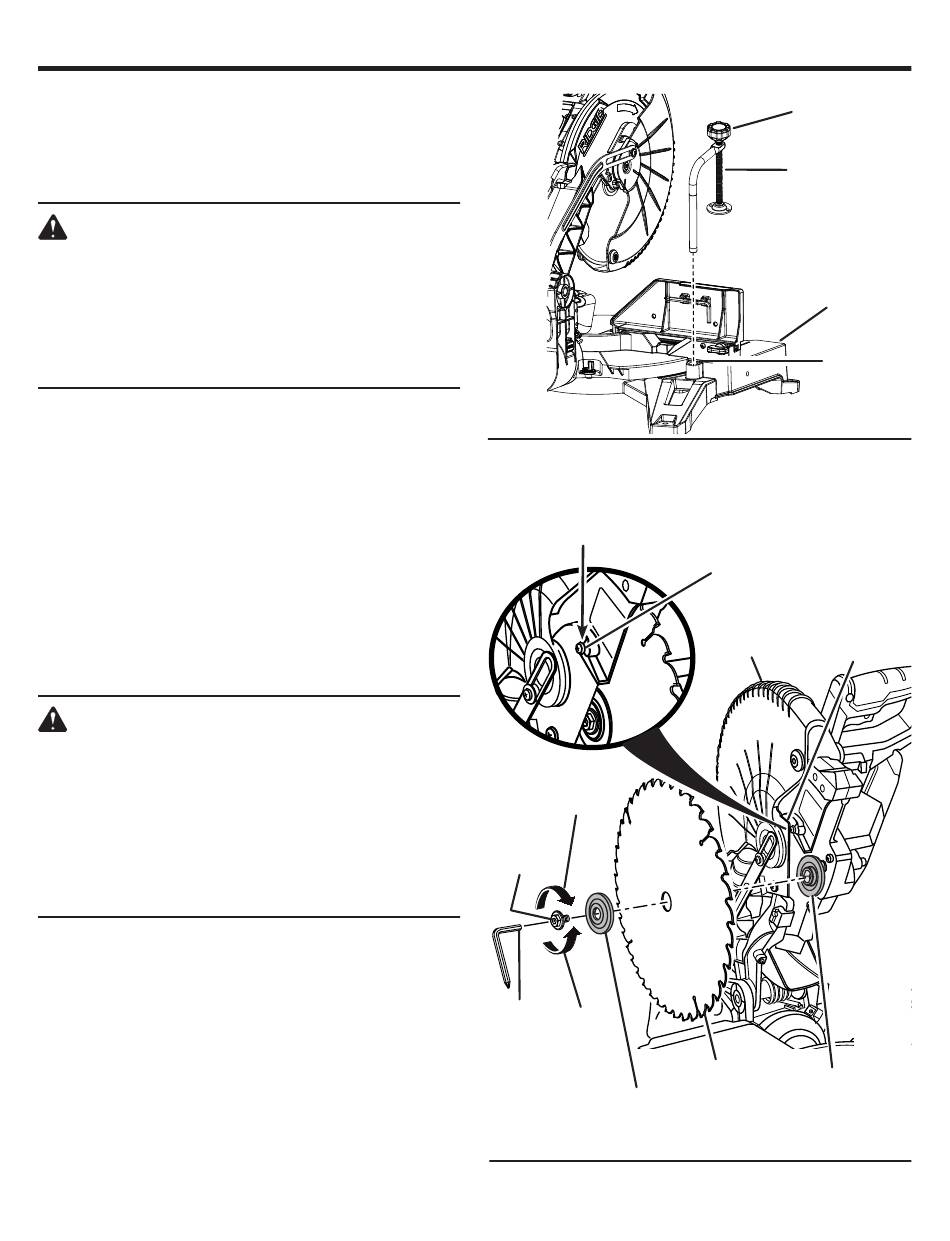

PRENSA DE TRABAJO
Vea la figura 12.
ADVERTENCIA:
En algunas operaciones el conjunto de la prensa de
trabajo puede interferir en el movimiento del conjunto
de protección de la hoja. Siempre asegúrese de
que no haya interferencia en el movimiento de la
protección de la hoja antes de comenzar cualquier
operación de corte, para reducir el riesgo de lesiones
corporales serias.
La prensa de trabajo ofrece mayor control al prensar la pieza
de trabajo contra la guía o contra la mesa de la sierra. También
evita que la pieza de trabajo avance hacia la hoja de la sierra.
Esto es muy útil al efectuar cortes a inglete combinados.
Según sea la operación de corte y el tamaño de la pieza de
trabajo, puede ser necesario usar una prensa de mano (en forma
de "C") en lugar de la prensa de trabajo para asegurar la pieza
antes de efectuar el corte.
Para instalar la prensa de trabajo:
 Coloque el vástago de la prensa de trabajo en un agujero u
otro de la base de la mesa de la sierra.
 Gire la perilla en la prensa de trabajo según sea necesario.
PARA INSTALAR Y REEMPLACE LA HOJA
Vea las figuras 13 y 14.
ADVERTENCIA:
La sierra tiene capacidad para hojas hasta de un
diámetro de 305 mm (12 pulg.). Nunca utilice una
hoja tan gruesa que la arandela exterior de la hoja
no se enganche en las partes planas del husillo.
Las hojas más grandes tocan las protecciones de la
hoja, y las más gruesas impiden asegurarlas con el
perno de la hoja en el husillo. Cualquiera de estas dos
situaciones puede producir un accidente serio, con
las consiguientes lesiones corporales serias.
 Desconecte la sierra.
 Suba el brazo de la sierra.
 Utilizando el extremo del destornillador phillips de la llave de
hoja, afloje pero no retire el tornillo de la cubierta del perno
de la hoja. Deslice la cubierta del perno de la hoja hacia la
protección superior de la hoja para dejar al descubierto el
perno de la hoja.
 Oprima el botón de bloqueo del husillo y gire el perno de la
hoja hasta que se bloquee el husillo.
 Con la llave de la hoja, afloje los tornillos de cabeza
hexagonal encargados de asegurar la guía a la mesa de
ingletes.
NOTA: ANTES DE USO, VUELVA
A COLOCAR EL TORNILLO Y
APRIÉTELO FIRMEMENTE PARA
PREVENIR EL MOVIMIENTO DE
PROTECCIÓN
PARA
AFLOJAR
PERNO DE
LA HOJA
LLAVE DE
PARA
HOJA
APRETAR
ARANDELA EXTERIOR
DE LA HOJA
PARTES PLANAS EN "D"
15 - Español
PERILLA
PRENSA DE
TRABAJO
BASE
AGUJERO
TORNILLO DE LA
CUBIERTA DEL
PERNO DE LA HOJA
PROTECCIÓN
TAPA DEL
INFERIOR DE
PERNO DE
LA HOJA
LA HOJA
HOJA
ARANDELA INTERIOR
DE LA HOJA CON DOS
CON DOS PARTES PLANAS EN "D"
Fig. 12
Fig. 13
